1. अवलोकन

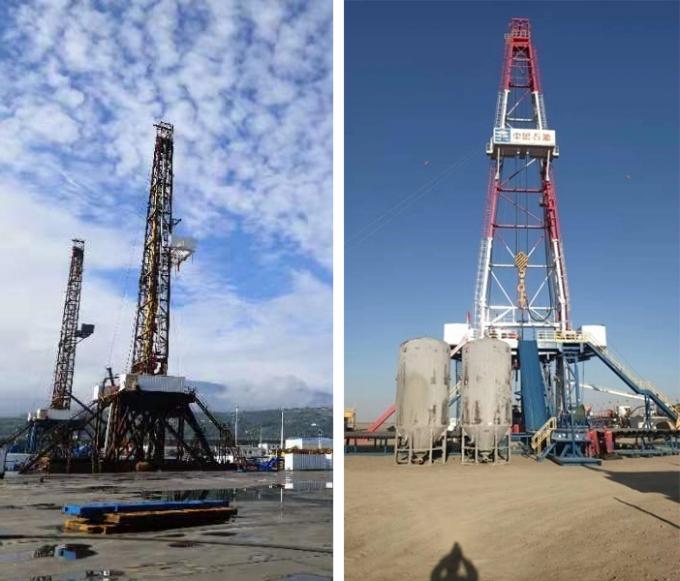

ड्रिलिंग प्लेटफॉर्म के फ्रीक्वेंसी कन्वर्टर के ड्राइविंग ऑब्जेक्ट मुख्य रूप से विंच, टर्नटेबल और मिट्टी पंप हैं।
आवृत्ति रूपांतरण संचरण उपकरण आम तौर पर सामान्य डीसी बस योजना को अपनाता है। बिजली ग्रिड से जुड़ी प्रणाली के लिए, रेक्टिफायर इकाई को फीडबैक के साथ कॉन्फ़िगर किया जा सकता है,और केंद्रीकृत ब्रेक इकाई डीसी बस पर विन्यस्त किया जाना चाहिए अगर यह प्रतिक्रिया नहीं किया जा सकता है.
ड्रिलिंग प्लेटफॉर्म के लिंच में लोड विशेषताएं हैं जो लिफ्टिंग एप्लिकेशन के समान हैं, जिसके लिए इन्वर्टर को ओपन/क्लोज्ड लूप वेक्टर कंट्रोल, बड़ा स्टार्टिंग टॉर्क,शून्य गति होवर फंक्शन, और गहरे कुएं के प्लेटफार्म के लिए, इसमें एक मास्टर और कई गुलाम सिंक्रोनस नियंत्रण शामिल हो सकते हैं।
रिग के टर्नटेबल को टोक़ या भागों के टूटने से रोकने के लिए टोक़ को सीमित करने की आवश्यकता होती है।
2आवृत्ति रूपांतरण ड्राइव योजना
तेल ड्रिलिंग प्रणाली HD2000 श्रृंखला जल-कूल्ड आवृत्ति कनवर्टर को अपनाती है, सिस्टम संरचना में शामिल हैंः बिजली आपूर्ति प्रणाली, दो 2.3MW रेक्टिफायर इकाइयां, तीन 1.7MW कीचड़ पंप इकाइयां, दो 1.2 मेगावाट की लिंच इकाइयां, एक 1 मेगावाट की टर्नटेबल यूनिट, तीन 1.2 मेगावाट की केंद्रीकृत ब्रेक यूनिट, जल शीतलन प्रणाली, प्रत्येक इन्वर्टर यूनिट के लिए संबंधित मोटर्स और बाहरी ब्रेक प्रतिरोध।लिंच इकाई और टर्नटेबल इकाई के बिजली इकाइयों 1 की एक नाममात्र शक्ति के साथ डिजाइन कर रहे हैं.4 मेगावाट
इनमें से:
1. पूरी प्रणाली को विद्युत ग्रिड या साइट पर डीजल जनरेटर द्वारा संचालित किया जा सकता है;
2दो रेक्टिफायर इकाइयां और सभी इन्वर्टर इकाइयां, ब्रेक इकाइयां सामान्य बस;
3. एक यूनिट कैबिनेट में तीन ब्रेक इकाइयां;
4. तीन मिट्टी पंपों को दो, यानी दो 600kW समाक्षीय मोटर्स के साथ समानांतर चलती आउटपुट के साथ खींचा जा सकता है;
5. विंच ए और विंच बी मास्टर-स्लेव मोड में काम करते हैं;
6. लिंच और टर्नटेबल एक कोड ट्रे मॉड्यूल से लैस हैं;
7जल शीतलन प्रणाली एक डबल पंप प्रणाली को अपनाती है, और संचलन पंप को संचालन के दौरान मनमाने ढंग से चुना जा सकता है।
सिस्टम टोपोलॉजी इस प्रकार है:
तेल ड्रिलिंग के पानी से ठंडा बहु-प्रसारण आवृत्ति कनवर्टर में 8 एचसीयू20 नियंत्रकों का प्रयोग किया जाता है, जो स्वतंत्र रूप से रेक्टिफायर और इन्वर्टर इकाइयों को नियंत्रित करते हैं।प्रणाली संचालन की विश्वसनीयता सुनिश्चित करना, और मुख्य नियंत्रण पीएलसी, पानी कूलर, ब्रेक और कोड डिस्क के साथ संचार और स्थिति संकेत संचरण का एहसास।
इनमें से:
1. मुख्य नियंत्रण पीएलसी और प्रत्येक एचसीयू20 के बीच संचार प्रोफिनैट बस या प्रोफैबस बस चुन सकता है;
2. मास्टर-स्लेव नियंत्रण मोड लिंच ए और लिंच बी के बीच महसूस किया जाता है;
3पानी से ठंडा कैबिनेट स्थानीय रूप से नियंत्रित किया जा सकता है, या रेक्टिफायर 1 के नियंत्रक द्वारा दूरस्थ रूप से नियंत्रित किया जा सकता है।
4ब्रेक यूनिट रेक्टिफायर 2 कंट्रोलर के साथ संचार स्थापित करती है और ब्रेक यूनिट की स्थिति की जानकारी रेक्टिफायर 2 कंट्रोलर को ट्रांसफर की जा सकती है।या ब्रेक यूनिट के दोष रीसेट रेक्टिफायर 2 नियंत्रक के माध्यम से महसूस किया जा सकता है;
5. मिट्टी पंप VF मोड ऑपरेशन है, लिंच और टर्नटेबल CLVC (कोड प्लेट वेक्टर नियंत्रण के साथ) ऑपरेशन हैं;
6प्रत्येक एचसीयू20 नियंत्रक बैकअप के लिए पर्याप्त एआई, एओ, डीआई और डीओ सिग्नल इंटरफेस से लैस है।
नियंत्रण प्रणाली के टोपोलॉजी इस प्रकार हैः
