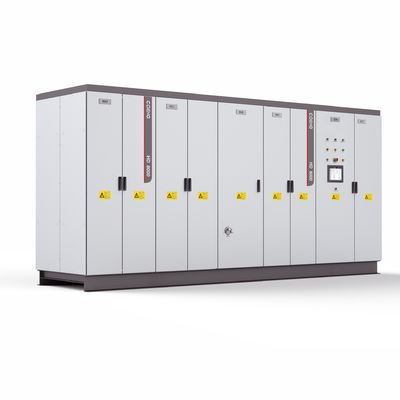

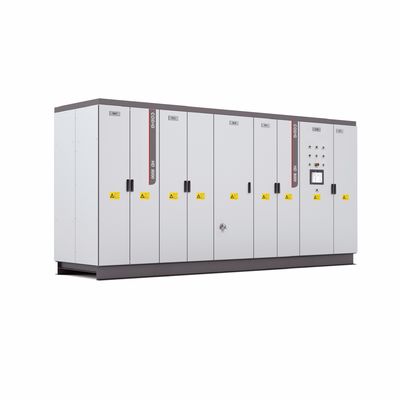

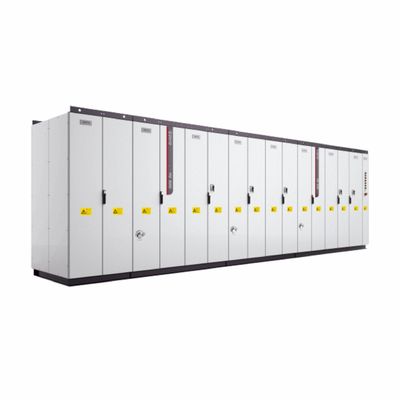

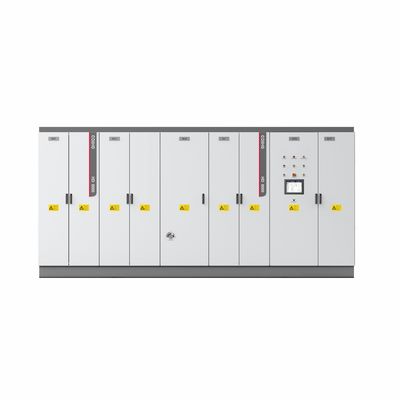

HD8000 मध्यम वोल्टेज इंजीनियरिंग वीएफडी सिस्टम उच्च शक्ति वीएफडी
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | COENG |
| प्रमाणन | CE |
| मॉडल संख्या | HD8000 |
| न्यूनतम आदेश मात्रा | 1 |
| पैकेजिंग विवरण | लकड़ी का मामला |
| प्रसव के समय | 10-30 कार्य दिवस |
| भुगतान शर्तें | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 20000 सेट/वर्ष |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| ग्रिड साइड का रेटेड वोल्टेज | 2: 1900V 3: 3300V 6: 6600V ए: 10kV | मोटर पक्ष का रेटेड वोल्टेज | 3: 3300V 6: 6600V ए: 10kV |
|---|---|---|---|
| शक्ति | 10: 10एमवीए | सुधार विधि | पी: पीडब्लूएम डी: डायोड मूल सुधार |
| सामान्य बस सुधार विधि | रिक्त: एकल सुधार 2: दोहरा सुधार | सामान्य बस इन्वर्टर विधि | रिक्त: सिंगल डी: डबल इन्वर्टर टी: ट्रिपल इन्वर्टर |
| प्रमुखता देना | HD8000 VFD प्रणाली,vfds,मध्यम वोल्टेज VFD प्रणाली |
||
उत्पाद विवरण
HD8000 मध्यम वोल्टेज इंजीनियरिंग वीएफडी प्रणाली उच्च शक्ति वीएफडी प्रणाली परिवर्तनीय आवृत्ति ड्राइव कनवर्टर
HD8000 मध्यम वोल्टेज इंजीनियरिंग वीएफडी प्रणाली उच्च शक्ति वीएफडी प्रणाली परिवर्तनीय आवृत्ति ड्राइव कनवर्टर
उत्पाद का परिचय
HD8000 श्रृंखला VFD एक उच्च-शक्ति ड्राइव प्रणाली है जिसमें एसी-डीसी-एसी कन्वर्टर और डीसी-एसी सामान्य डीसी बस बहु-अक्ष मोटर ड्राइव इकाई शामिल है।अधिकतम शक्ति एकल मशीन के लिए 30MVA और समानांतर संचालन के लिए 60MVA तक पहुंच सकती हैइसका मॉड्यूलर हार्डवेयर और इंजीनियरिंग सॉफ्टवेयर डिजाइन
यह अवधारणा इसे विभिन्न जटिल परिस्थितियों में काम करने में सक्षम बनाती है।
HD8000 श्रृंखला VFD presspack IGCTand Diode के साथ-साथ तरल शीतलन विधि को अपनाता है, पूरी मशीन IP54 सुरक्षा स्तर को पूरा करती है और इसमें सुपर पर्यावरण अनुकूलन क्षमता, उच्च विश्वसनीयता है,उत्कृष्ट गर्मी अपव्यय प्रदर्शन और छोटी मात्रा, दो-चौथाई और चार-चौथाई सुधार समाधान हैं।
- विशेषताएं:एकल/बहुअक्षीय ड्राइव, IP54 सुरक्षा, दो-चौथाई/चार-चौथाई
- डिजाइनःमॉड्यूलर डिजाइन
- सुधारःमल्टी-इम्पल्स बेसिक रेक्टिफिकेशन, स्मार्ट रेक्टिफिकेशन और पीडब्ल्यूएम रेक्टिफिकेशन
- वोल्टेज दर:1900V3000V (3300V), 6000V, (6600V), 10000V
- अधिकतम शक्तिः30MVA (एकल) 60MVA (समानांतर)
- संगत मोटर:अतुल्यकालिक प्रेरण मोटर, स्थायी चुंबक सिंक्रोन मोटर, विद्युत उत्तेजित सिंक्रोन मोटर
- नियंत्रण विधिःवी/एफ, सेंसर के साथ बंद-लूप वेक्टर नियंत्रण, सेंसर के बिना ओपन-लूप वेक्टर नियंत्रण
- शीतलन:जल शीतलन
उत्पाद आवेदन
- धातुकर्म इंजीनियरिंग
- तेल और गैस परिवहन
- परीक्षण मंच
- नवीकरणीय ऊर्जा
- रेल परिवहन
- खनन और लिफ्टिंग
- समुद्री उपकरण
- एलएनजी
- बिजली स्रोत
- ऊर्जा भंडारण
तकनीकी विनिर्देश
| HD8000 तकनीकी विनिर्देश | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | AA30 | 6640 | AA60 | ||||||
| R मूलभूत प्रसंस्करण | इनपुट वोल्ट | 3300V | 1900 वी | 10kV | 6600V | 10kV | ||||||||
| इनपुट आवृत्ति | 45 हर्ट्ज-66 हर्ट्ज | |||||||||||||
| अतिभार | 110% @ नामित धारा, 120% @ नामित धारा 60s | |||||||||||||
| ईफ्फीविज्ञान | ≥99% | |||||||||||||
| शक्ति कारक | ≥ 0.95 (नामिक धारा, 2% AC इनपुट रिएक्टर से सुसज्जित) | |||||||||||||
| सुरक्षा | अधिभार संरक्षण, अति ताप संरक्षण, शॉर्ट सर्किट संरक्षण, दोष पूर्व निर्णय आदि | |||||||||||||
| RecPWM प्रसिद्धि |
इनपुट आवृत्ति | 45 हर्ट्ज-66 हर्ट्ज | ||||||||||||
| अतिभार | 110% @ नामित धारा, 120% @ नामित धारा 60s | |||||||||||||
| ईफ्फीविज्ञान | ≥98.5% | |||||||||||||
| शक्ति कारक | समायोज्य (डिफ़ॉल्ट 1) | |||||||||||||
| सुरक्षा | अधिभार संरक्षण, अति ताप संरक्षण, शॉर्ट सर्किट संरक्षण, दोष पूर्व निर्णय आदि | |||||||||||||
| इन्वर्टर | आउटपुट वोल्टेज | 3300V | 6600V | 10kV | 6600V | 10kV | ||||||||
| अधिकतम आउटपुट आवृत्ति |
110 हर्ट्ज |
|||||||||||||
| गति स्थिर सटीकता | OLVC: 0.01%, CLVC: 0.01% | OLVC: 0.01%, CLVC: 0.01% | ||||||||||||
| गति धड़कन | OLVC: 0.2%, CLVC: 0.1% | OLVC: 0.4%, CLVC: 0.2% | ||||||||||||
| प्रारंभ टोक़ | OLVC: 150%, CLVC: 200% | OLVC: 130%, CLVC: 150% | ||||||||||||
| टॉर्क नियंत्रण | V/F: हाँ, OLVC: हाँ, CLVC: हाँ | V/F: हाँ, OLVC: हाँ, CLVC: हाँ | ||||||||||||
| टॉर्क सटीकता | OLVC: 5%, CLVC: 2% | OLVC: 5%, CLVC: 2% | ||||||||||||
| टोक़ प्रतिक्रिया समय | OLVC: 5ms, CLVC: 5ms | OLVC: 5ms, CLVC: 5ms | ||||||||||||
| घुमावदार प्रतिक्रिया समय | OLVC: 100ms, CLVC: 100ms | OLVC: 150ms, CLVC: 150ms | ||||||||||||
| गतिशील गिरावट समकक्ष | OLVC: 0.5%*s, CLVC: 0.25%*s | OLVC: 1%*s, CLVC: 0.5%*s | ||||||||||||
| अतिभार | 110%@नामित धारा, 120%@नामित धारा 60s | |||||||||||||
| पर्यावरण | तापमान | इनलेट तापमान ≤40 | ||||||||||||
| ऊंचाई | ≤4000 मीटर (2000m~4000m डी-रेटिंग) | |||||||||||||
| यांत्रिक डेटा | बौद्धिक संपदा संरक्षण | IP54 | ||||||||||||
| शीतलन | जल शीतलन | |||||||||||||
| क्षरण विरोधी | C4-M | |||||||||||||
| HD8000 श्रृंखला चयन तालिका | ||||||||||||||
| मॉड्यूल | नेटवर्क वोल्टेज | मोटर वोल्टेज | शक्ति | रेटेड | अधिकतम f | आकार (W*D*H) (मिमी) | नोट | |||||||
| HD8000-3306 | 3300V | 3300V | 6MVA | 1050A | 110 हर्ट्ज | 4600*1300*2200 | पानी ठंडा कैबिनेट शामिल है | |||||||
| HD8000-3308 | 8MVA | 1400A | ||||||||||||
| HD8000-3310 | 10MVA | 1750A | ||||||||||||
| HD8000-3312 | 12 एमवीए | 2100A | ||||||||||||
| HD8000-2624 | 1900 वी | 6600V | 24 एमवीए | 2100A | 7800*1300*2200 | |||||||||
| HD8000-AA30 | 10kV | 10kV | 30MVA | 1750A | 10600*1300*2200 | |||||||||
| HD8000-6640 | 6600V | 6600V | 40 एमवीए | 3500 ए | 15600*1300*2200 | |||||||||
| HD8000-AA60 | 10kV | 10kV | 60 एमवीए | 3500 ए | 21200*1600*2200 | |||||||||
उत्पाद की विशेषताएं
इंजीनियरिंग डिजाइन अवधारणा
विशेषताएं
• IP54 सुरक्षा ताकि सिस्टम में पर्यावरण अनुकूलन क्षमता बहुत मजबूत हो
· सिस्टम डाउनटाइम की संभावना को कम करने के लिए प्रमुख घटकों का अतिरंजित डिजाइन
• उन्नत आईजीसीटी और थाइरिस्टोर जो बिजली प्रणाली को अति-उच्च विश्वसनीयता देता है
· डबल प्रेसपैक को अपनाना, उत्कृष्ट गर्मी अपव्यय प्रदर्शन जो प्रणाली को अल्ट्रा-उच्च शक्ति घनत्व के साथ बनाता है
· प्रथम श्रेणी की सुरक्षा दोष प्रणाली
· ग्राहकों के लिए पूर्ण डेटा प्रदान करने के लिए शक्तिशाली निगरानी प्रणाली
· बहुतायत में वैकल्पिक सामान
सुरक्षा
· सुरक्षा प्रौद्योगिकी के माध्यम से IGCT पूर्व निर्णय + ब्रिज सर्किट हाथ
· उच्च वर्तमान बंद कार्रवाई को प्रतिबंधित करने वाले एसी टर्मिनल वर्तमान के तत्काल मूल्य का वास्तविक समय का पता लगाना
उत्कृष्ट नियंत्रण
· इलेक्ट्रिक और ब्रेकिंग ऊर्जा प्रतिक्रिया को पूरा करने के लिए दोहरी चार-चौथाई संचालन
· यांत्रिक अनुनाद को दबाने के लिए सिस्टम की आवश्यकताओं को पूरा करने के लिए तेजी से टोक़ गतिशील प्रतिक्रिया
· मोटर को स्टील रोलिंग, लिफ्ट आदि की उच्च प्रदर्शन आवश्यकताओं को पूरा करने के लिए अनुभागों में सिंक्रोनस रूप से मॉड्यूल किया जाता है।
विभिन्न मोटर्स (इंडक्शन मोटर्स, स्थायी चुंबक सिंक्रोनस मोटर्स, विद्युत उत्तेजित सिंक्रोनस मोटर्स, आदि) के लिए अनुकूलित
अधिभार वक्र
· 110%@नामित धारा, 120%@नामित धारा 60s
इंजीनियरिंग डिजाइन
मॉड्यूलर डिजाइन
· बुद्धिमान दोष निदान प्रणाली, त्वरित स्थिति
• प्रमुख घटकों का मॉड्यूलर डिजाइन, उच्च स्थिरता और उच्च विश्वसनीयता
· सुविधाजनक रखरखाव
गहन भूकंपीय डिजाइन
· IEC60721 3M5 यांत्रिक परिस्थितियों-स्थिर संचालन
· सटीक यांत्रिक डिजाइन से भूकंप प्रतिरोधक क्षमता बढ़ जाती है
अनुकूलन योग्य संचार प्रोटोकॉल
· यह स्थापित संचार प्रोटोकॉल का समर्थन करता है, जो अंतर्निहित पीएलसी के साथ निर्बाध कनेक्शन का एहसास कर सकता है और यह प्रतिस्थापन और रखरखाव के लिए अधिक सुविधाजनक है
· फील्ड-बस का समर्थन करता हैः प्रोफिबस, प्रोफाइननेट, CANopen, डिवाइसनेट, कंट्रोलनेट, मॉडबस आरटीयू, इंडस्ट्री एथरकैट, प्रोफाइनट आईओ, एथरनेट/आईपी, मॉडबस टीसीपी
HD8000 की विश्वसनीयता की गारंटी
मानकीकृत उत्पादन और कारखाना परीक्षण
· परीक्षण प्रक्रिया स्वचालित रूप से नियंत्रित होती है और पूरी प्रक्रिया का पता लगाया जा सकता है
· सभी उत्पाद शिपमेंट से पहले 100% वी और 100% पीएन उम्र बढ़ने के परीक्षण से गुजरते हैं
· उत्पादन दक्षता सुनिश्चित करने के लिए उत्तम एमईएस प्रबंधन प्रणाली
· उद्योग का अग्रणी परीक्षण मंच और यह उत्पाद की गुणवत्ता सुनिश्चित कर सकता है क्योंकि यह ड्राइव पूर्ण भार परीक्षण के विभिन्न वोल्टेज स्तरों और विभिन्न रेक्टिफायर मोड को पूरा कर सकता है
HD8000 का त्वरित डिबगिंग सॉफ्टवेयर
· त्वरित डिबगिंग सॉफ्टवेयर ऑप्टिकल फाइबर के माध्यम से पीसी से जुड़ा हुआ है। सॉफ्टवेयर में बड़ी संख्या में पेशेवर डिबगिंग कार्य हैं, जैसे कि बैच पैरामीटर सेटिंग,दोष डेटा डाउनलोड और तरंग-रूप विश्लेषण, उच्च गति ऑसिलोस्कोप, और संपादन कार्यों की एक बड़ी संख्या। सॉफ्टवेयर धारावाहिक या ईथरनेट संचार का समर्थन करता है, इसलिए सॉफ्टवेयर धारावाहिक संचार के माध्यम से वीएफडी बनाए रख सकते हैं,या ईथरनेट के माध्यम से केंद्रीय नियंत्रण कक्ष में वीएफडी बनाए रखने.
