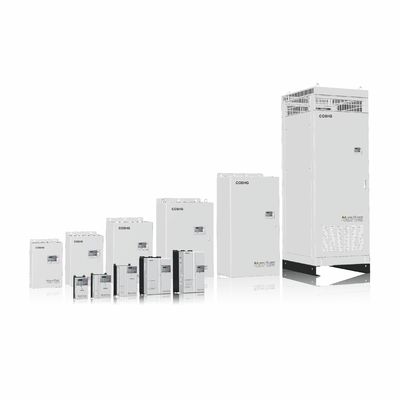

HV300 सामान्य प्रयोजन 0.4kW से 500kW परिवर्तनीय आवृत्ति इन्वर्टर आम मोटर ड्राइव वेक्टर आवृत्ति इन्वर्टर

  • HV300 General Purpose 0.4kW To 500kW Variable Frequency Inverter Common Motor Drive Vector Frequency Inverter
उत्पत्ति के प्लेस चीन
ब्रांड नाम COENG
प्रमाणन CE
मॉडल संख्या एचवी300
न्यूनतम आदेश मात्रा 1
पैकेजिंग विवरण लकड़ी का डिब्बा
प्रसव के समय 10-30 कार्य दिवस
भुगतान शर्तें एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता 20000 सेट/वर्ष

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
बिजली रेंज 0.4 किलोवाट~500 किलोवाट इनपुट वोल्टेज Uin 200V (-15%) ~ 240V (+10%) 1PH/3PH 380V (-15%) ~ 480V (+10%) 3PH 500V 500V (-15%) ~ 690V (+10%) 3PH
इनपुट आवृत्ति 50हर्ट्ज/60हर्ट्ज±5% संचार इंटरफ़ेस RS485, RJ45
संचार प्रोटोकॉल मोडबस आरटीयू नमी <90% आरएच, कोई संघनन नहीं
प्रचालन तापमान -20℃~+40℃ (40℃~55℃ पर डिरेटिंग के साथ संचालन)
प्रमुखता देना

500kW परिवर्तनीय आवृत्ति इन्वर्टर

,

परिवर्तनीय आवृत्ति इन्वर्टर आम मोटर

,

मोटर ड्राइव वेक्टर आवृत्ति इन्वर्टर
एक संदेश छोड़ें
उत्पाद विवरण

HV300 सामान्य प्रयोजन 0.4kW से 500kW परिवर्तनीय आवृत्ति इन्वर्टर सामान्य मोटर ड्राइव वेक्टर आवृत्ति इन्वर्टर

परिवर्तनीय आवृत्ति इन्वर्टरउत्पाद का वर्णन

HV350 सीरीज इन्वर्टर एक नव विकसित सामान्य प्रयोजन वेक्टर इन्वर्टर है। यह उन्नत ओपन-लूप और क्लोज्ड-लूप वेक्टर नियंत्रण तकनीक को अपनाता है, जो असिंक्रोनस मोटर ड्राइव नियंत्रण का समर्थन करता है।प्रचुर मात्रा में सॉफ्टवेयर कार्यों के डिजाइन सिद्धांतों पर, बेहतर प्रदर्शन और उच्च विश्वसनीयता, इस इन्वर्टर में बेहतर विस्तार, अधिक संचार कार्य और आसान संचालन के साथ कम मात्रा है।

परिवर्तनीय आवृत्ति इन्वर्टरउत्पाद की विशेषताएं

बुद्धिमान आईजीबीटी मॉड्यूल गर्मी संरक्षण डिजाइन
  • अंतर्निहित गतिशील जंक्शन तापमान मॉडल, वास्तविक समय में आईजीबीटी जंक्शन तापमान की निगरानी।
  • अद्वितीय शॉर्ट-सर्किट और सुरक्षा प्रौद्योगिकी के माध्यम से सर्किट, सिस्टम सुरक्षा की रक्षा।
  • अतिप्रवाह संरक्षण को रीसेट करने में देरी, अतिप्रवाह को रोकें

अनुकूलनशील आईजीबीटी ड्राइव नियंत्रण स्थिरता डिजाइन
  • विश्वसनीय स्वयं विकसित IGBT मॉड्यूल स्थिरता डिजाइन मंच।
  • आईजीबीटी ओपन/क्लोज प्रक्रिया में मुख्य मापदंड प्राप्त करने में सक्षम, आईजीबीटी ड्राइव बोर्ड के कार्य और प्रदर्शन का मूल्यांकन करने के लिए।
  • आईजीबीटी मॉड्यूल डिजाइन की उचितता का मूल्यांकन करने में सक्षम, यह सुनिश्चित करने के लिए कि उत्पाद बिजली प्रणाली का डिजाइन सुरक्षित और विश्वसनीय है, बिजली प्रणाली के स्थिर संचालन की गारंटी देता है।
HV300 सामान्य प्रयोजन 0.4kW से 500kW परिवर्तनीय आवृत्ति इन्वर्टर आम मोटर ड्राइव वेक्टर आवृत्ति इन्वर्टर 0
शक्तिशाली पीसी उपकरण HVManager, प्रोग्रामिंग, सेटिंग, डिबगिंग, निगरानी और अन्य कार्य प्रदान करते हैं
  • वास्तविक समय में वीएफडी स्थिति की निगरानी करें।
  • व्यापक पैरामीटर सेटिंग फ़ंक्शन, उपयोगकर्ता द्वारा डिबग करने में आसान।
सभी श्रृंखलाओं में निर्मित ईएमसी फिल्टर है (उपयोगकर्ता चुन सकते हैं)
  • उपयोगकर्ता छवि में छोटी शीट द्वारा ईएमसी फिल्टर को डिस्कनेक्ट कर सकता है, मुख्य रूप से ऐसी स्थिति में उपयोग किया जाता है जिसमें आरसीडी की स्थापना और 30 एमए से कम रिसाव वर्तमान की आवश्यकता होती है।
HV300 सामान्य प्रयोजन 0.4kW से 500kW परिवर्तनीय आवृत्ति इन्वर्टर आम मोटर ड्राइव वेक्टर आवृत्ति इन्वर्टर 1
कार्य मॉड्यूलर डिजाइन, यूरोपीय मॉडल और जापानी मॉडल दोनों के फायदे हैं
  • जापानी मॉडल की तरह स्थापित करने के लिए आसान है, यूरोपीय मॉडल की तरह मजबूत कार्यात्मक विस्तार भी है।
  • दोहरी RS485 इंटरफ़ेस, वैकल्पिक A, B इंटरफ़ेस और RJ45 इंटरफ़ेस
HV300 सामान्य प्रयोजन 0.4kW से 500kW परिवर्तनीय आवृत्ति इन्वर्टर आम मोटर ड्राइव वेक्टर आवृत्ति इन्वर्टर 2
4kW और ऊपर के मॉडल मानक के रूप में डीसी रिएक्टर विन्यस्त कर रहे हैं
  • वर्तमान विकृति दर को 50% कम करें।
  • ग्रिड से प्रभाव को रोकें, रेक्टिफायर ब्रिज की रक्षा करें।
  • इनपुट साइड के पावर फैक्टर को बढ़ाएँ।
  • वीएफडी की समग्र दक्षता और ताप स्थिरता में वृद्धि करना।
  • इनपुट साइड के उच्च हार्मोनिक से वीएफडी पर प्रभाव को रोकें, बाहरी संचरण और विकिरण हस्तक्षेप को कम करें।
प्रोफ़िबस संचार
  • सुविधाजनक संचार सेटिंग।
  • पर्यावरण अनुकूलन क्षमता।
  • पांच पीपीओ डेटा संचार प्रारूप (पीपीओ1 ~ पीपीओ5) का समर्थन करें।
अंतर्निहित शक्तिशाली तर्क और अंकगणितीय मॉड्यूल, विशेष कार्यों के लिए कस्टम DIY का समर्थन
  • अंतर्निहित सरलीकृत पीएलसी, नियंत्रण टर्मिनलों को अनुकूलित किया जा सकता है, उपयोगकर्ता अपनी विशेष आवश्यकता के अनुसार ऑपरेशन मोड डिजाइन कर सकता है।
HV300 सामान्य प्रयोजन 0.4kW से 500kW परिवर्तनीय आवृत्ति इन्वर्टर आम मोटर ड्राइव वेक्टर आवृत्ति इन्वर्टर 3
समारोह कोड द्वारा डीआई टर्मिनल रिसाव और स्रोत मोड सेट कर सकते हैं
  • डीआई इनपुट कॉमन पोर्ट 0V या 24V चुन सकता है, फैक्टरी डिफ़ॉल्ट मान 0V है, उपयोगकर्ता पैरामीटर P09 सेट करके चयन कर सकता है।21; P09.21 = 0 का अर्थ है कि सामान्य पोर्ट 0V है, P09.21 = 1 का अर्थ है कि सामान्य पोर्ट 24V है।
अंतर्निहित पीआईडी नियंत्रण मॉड्यूल
  • तापमान, दबाव, प्रवाह और अन्य संकेतों के क्लोज लूप नियंत्रण का एहसास, उत्पादन की स्थिरता और सटीकता में वृद्धि।
वेक्टर नियंत्रण मोड में दो अलग-अलग मोटर चला सकते हैं
  • मोटर पैरामीटर के दो सेट स्टोर कर सकते हैं, और एक ही समय में दो मोटर्स को चलाने की आवश्यकता नहीं है, लागत बचाने के लिए, अंतरिक्ष कब्जे को कम करने की स्थिति में लचीलापन स्विच कर सकते हैं।

विशिष्ट अनुप्रयोग
तेल क्षेत्र पंपिंग इकाई
  • तकनीकी लाभः व्यापक वोल्टेज रेंज, कठोर ग्रिड के लिए मजबूत अनुकूलन क्षमता कम स्टार्टिंग करंट, चिकनी गति, ग्रिड पर छोटा प्रभाव निर्मित ईएमसी फिल्टर, मानक विन्यस्त डीसी रिएक्टर, कम विकिरण।

स्टील प्लांट कोल्ड सॉ
  • तकनीकी लाभः उच्च अधिभार क्षमता, उच्च गति प्रतिक्रिया क्षमता। उच्च तापमान और इस्पात कार्यशालाओं में उच्च सुरक्षा आवश्यकताओं के अनुकूल। Profibus डीपी नेटवर्क का समर्थन करें।

स्टील प्लांट रोलर
  • तकनीकी लाभ: त्वरण और विलंबता के परस्पर संचालन के लिए अनुकूल। दीर्घकालिक निरंतर संचालन।स्टील वर्कशॉप में उच्च तापमान और उच्च सुरक्षा आवश्यकताओं के अनुकूल.


परिवर्तनीय आवृत्ति इन्वर्टर तकनीकी विनिर्देश

इनपुट/आउटपुट शक्ति इनपुट वोल्टेज U 200V (-15%) ~ 240V (+10%) 1PH/3PH
380V (-15%) ~ 480V (+10%) 3PH 500V
500V (-15%) ~ 690V (+10%) 3PH
इनपुट आवृत्ति 50Hz/60Hz±5%
अधिकतम आपूर्ति असंतुलन ≤ 3%
आउटपुट वोल्टेज 0V ~ Uin
आउटपुट आवृत्ति 0 हर्ट्ज ~ 300 हर्ट्ज
पावर रेंज 0.4kW ~ 500kW
मुख्य नियंत्रण प्रदर्शन वोल्टेज नियंत्रण वी/एफ, ओएलवीसी (ओपन लूप वेक्टर कंट्रोल)
गति समायोजित करें 100 (OLVC), 1:50 (V/F)
प्रारंभ टोक़ 0.5Hz: 150% (OLVC), 1Hz: 150% (OLVC)
टॉर्क सटीकता ≤ 5% (OLVC)
टॉर्क पल्सशन ≤ 2% (OLVC)
स्थिर परिचालन गति सटीकता ≤ 1% n0 (नामित स्थिति)
संकल्प 00.01 हर्ट्ज (अंक), 0.1%×अधिकतम. आवृत्ति (एनालॉग)
टॉर्क बूस्ट 0.1s ~ 3600min
टॉर्क बूस्ट 00.1% ~ 30.0%
अतिभार ई, जी प्रकारः 150% नामित आउटपुट वर्तमान, 1 मिनट पी प्रकारः 110% नामित आउटपुट वर्तमान, 1 मिनट
V/F 4 प्रकारः वी/एफ (उपयोगकर्ता प्रोग्राम कर सकता है) और रैंप (2.0 शक्ति, 1.7 शक्ति, 1.2 शक्ति)
डीसी ब्रेकिंग इंजेक्शन आवृत्तिः 0.0% ~ 100.0% अधिकतम आवृत्ति इंजेक्शन वर्तमानः 0.0% ~ 300.0% नामित वर्तमान इंजेक्शन समयः 0.00s ~ 60.00s
गतिशील ब्रेक 22kW और उससे कम के मॉडल में अंतर्निहित ब्रेक यूनिट है ब्रेक दरः 0.0% ~ 100.0%
डिफ़ॉल्ट गतिशील ब्रेक डीसी वोल्टेजः 390V (220V वोल्टेज स्तर के उत्पाद) 780V (380V वोल्टेज स्तर के उत्पाद)
1125V (690V वोल्टेज स्तर के उत्पाद)
दौड़ना जॉगिंग आवृत्तिः 0.00Hz ~ अधिकतम आवृत्ति जॉगिंग त्वरण दरः 0.1s ~ 600.0s
जॉगिंग अंतराल समयः 0.1s ~ 600.0s
पूर्वनिर्धारित 16 पूर्व निर्धारित गति (नियंत्रण टर्मिनलों द्वारा तय)
एवीआर जब इनपुट पावर सप्लाई वोल्टेज बदल जाता है तो मोटर V/F का आउटपुट वोल्टेज बनाए रखें
विशेष नियंत्रण कार्य अंतर्निहित पीआईडी आसानी से बंद लूप नियंत्रण प्रणाली का निर्माण
पीएमएसएम सॉफ्ट-स्टार्ट ग्रिड-टाई फंक्शन जब ग्रिड आवृत्ति के लिए पीएमएसएम (स्थायी चुंबक सिंक्रोनस मोटर) ड्राइव, स्विच वर्तमान प्रभाव के बिना ग्रिड से बिजली की आपूर्ति प्राप्त करने के लिए कार्य करेगा, और वीएफडी चलना बंद कर देगा
उन्नत फ़ंक्शन ब्लॉक 2 प्रोग्रामेबल लॉजिक कंट्रोल ब्लॉक, 1 प्रोग्रामेबल बाइनरी-डेसिमल कन्वर्जन ब्लॉक, 2 प्रोग्रामेबल तुलना ब्लॉक, 3 प्रोग्रामेबल अंकगणित ब्लॉक, उन्नत कार्यों को विकसित करना आसान है
इनपुट/आउटपुट फ़ंक्शन संदर्भ स्रोत अंकः कीपैड, UP/DOWN टर्मिनल, पूर्व निर्धारित गति, पल्स, संचार
एनालॉगः AI1: 0V ~ 10V, 0(4)mA ~ 20mA. AI2: 0V ~ 10V.
ऑपरेटिंग मोड कीपैड, नियंत्रण टर्मिनल, संचार
डिजिटल इनपुट टर्मिनल DI1 ~ DI7: 7 तरीके प्रोग्रामेबल टर्मिनल, pos. और nega. तार्किक वैकल्पिक है, और DI6 पल्स इनपुट के रूप में सेट किया जा सकता है, 0Hz ~ 60Hz; DI7 उच्च आवृत्ति पल्स इनपुट (1kHz ~ 50.0kHz) या PTC थर्मिस्टोर इनपुट
डिजिटल आउटपुट टर्मिनल DO1 ~ DO2: 2 तरीके प्रोग्रामेबल डिजिटल आउटपुट टर्मिनल, अधिकतम. आउटपुट करंटः 50mA (प्रत्येक तरह से), DO2 आउटपुट पल्स (0.1kHz ~ 50.0kHz ), और आउटपुट PWM (10kHz) के लिए टर्मिनल हो सकता है
एनालॉग आउटपुट टर्मिनल AO1: प्रोग्राम करने योग्य एनालॉग आउटपुट टर्मिनल, 0V-10V, 0(4) mA ~ 20mA।
रिले आउटपुट 2 प्रोग्राम करने योग्य सामान्य खुले रिले, संपर्ककर्ता डेटाःAC250V/2A ((COSφ=1), AC250V/1A ((COSφ=0.4), DC30V/1A
संचार इंटरफेस RS485, RJ45
प्रोटोकॉल मॉडबस आरटीयू
पर्यावरण ऊंचाई 1000 मीटर नामित, 1000 मीटर-3000 मीटर, प्रति 100 मीटर 1% नामित करंट
ऑपरेशन तापमान -20 °C~+40 °C (40 °C~55 °C पर डेरटिंग के साथ ऑपरेशन)
आर्द्रता < 90% आरएच, बिना कंडेनसिंग
कंपन <5.9m/s2 (0.6g)
भंडारण तापमान -40°C~+70°C
परिचालन पर्यावरण इनडोर, कोई प्रत्यक्ष सूर्य के प्रकाश, गैर ज्वलनशील, कोई संक्षारक गैसों और तरल पदार्थों, कोई विद्युत प्रवाहकीय सामग्री के साथ प्रदूषण नहीं
वैकल्पिक मॉड्यूल एचवी232, एचवीयूएसबी, प्रोफेबस मॉड्यूल, कीपैड पैलेट, एचवी-मैनेजर (पीसी टूल्स), थ्री-फेज वोल्टेज डिटेक्शन मॉड्यूल
सुरक्षा कार्य आउटपुट की कमी, ओवर करंट, ओवर लोड, ओवर वोल्टेज, अंडर वोल्टेज, फेज लॉस, ओवर हीट, बाहरी ट्रिप आदि।
दक्षता 1.5kW और उससे कमः ≥89% 2.2kW ~ 22kW: ≥93%
30 किलोवाट और उससे अधिकः ≥95%
माउंटिंग विधि कैबिनेट स्थापना, पैनल के माध्यम से, सतह माउंटिंग
प्रवेश सुरक्षा IP20, IP21 (वैकल्पिक उपकरण जोड़कर)
शीतलन विधि 220V/0.4kW ((0.5hp) मॉडल प्रकृति ठंडा है, दूसरों को मजबूर हवा ठंडा कर रहे हैं
