चर आवृत्ति ड्राइव 3300V 1900V,10kV 6600V 10kV vfd इन्वर्टर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | COENG |
| प्रमाणन | CE |
| मॉडल संख्या | एचडी8000-3306 |
| न्यूनतम आदेश मात्रा | 1 |
| पैकेजिंग विवरण | लकड़ी का मामला |
| प्रसव के समय | 10-30 कार्य दिवस |
| भुगतान शर्तें | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 20000 सेट/वर्ष |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| यांत्रिक विशेषता | एकल/एकाधिक अक्ष ड्राइव, दो-चतुर्थांश/चार-चतुर्थांश | मोटर पक्ष का रेटेड वोल्टेज | 3: 3300V 6: 6600V ए: 10kV |
|---|---|---|---|
| शक्ति | 10: 10एमवीए | सुधार विधि | पी: पीडब्लूएम डी: डायोड मूल सुधार |
| सामान्य बस सुधार विधि | रिक्त: एकल सुधार 2: दोहरा सुधार | सामान्य बस इन्वर्टर विधि | रिक्त: सिंगल डी: डबल इन्वर्टर टी: ट्रिपल इन्वर्टर |
| प्रमुखता देना | 1900V चर आवृत्ति ड्राइव,10kV vfd इन्वर्टर,3300V चर आवृत्ति ड्राइव |
||
उत्पाद विवरण

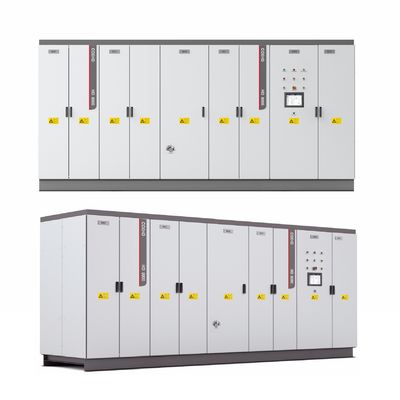

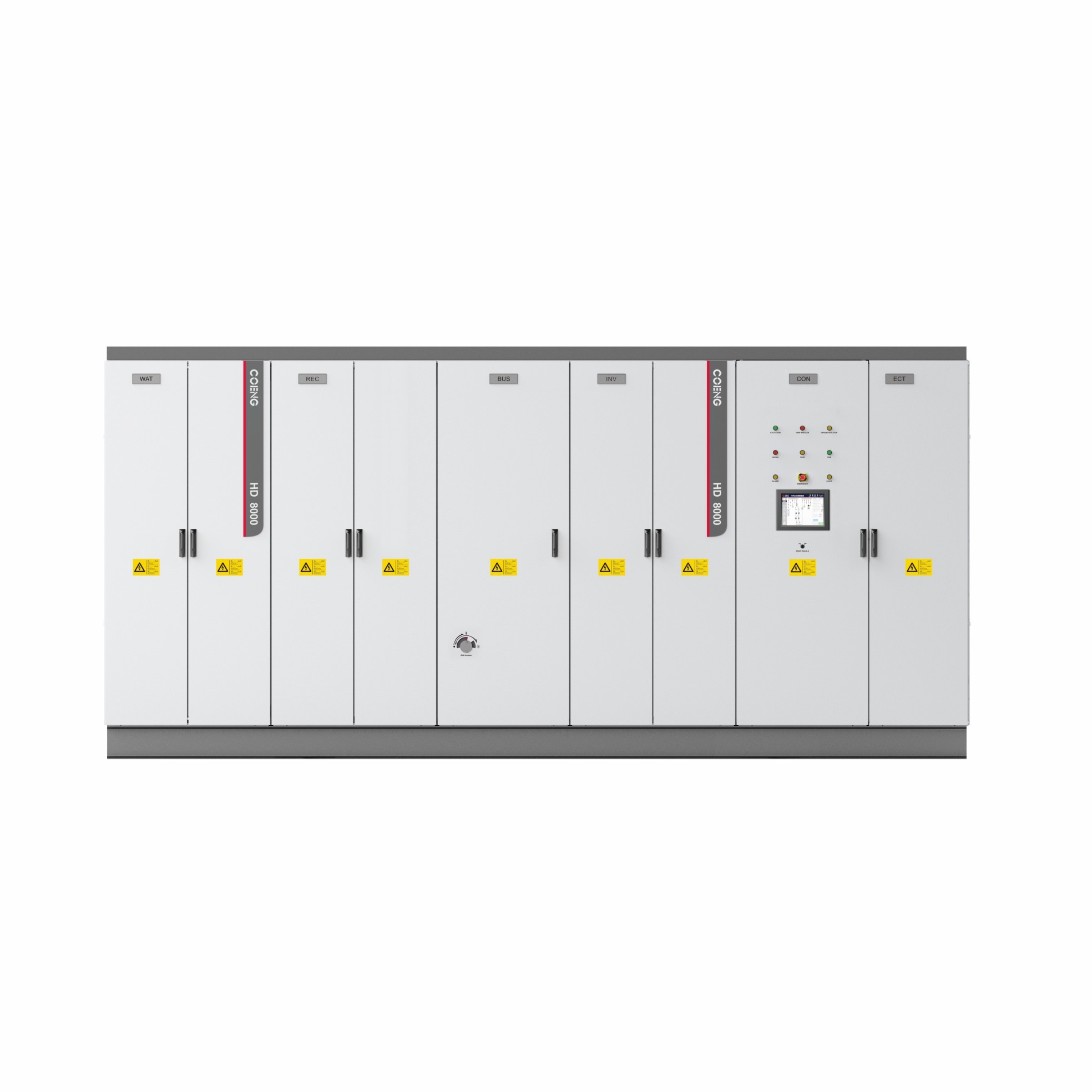

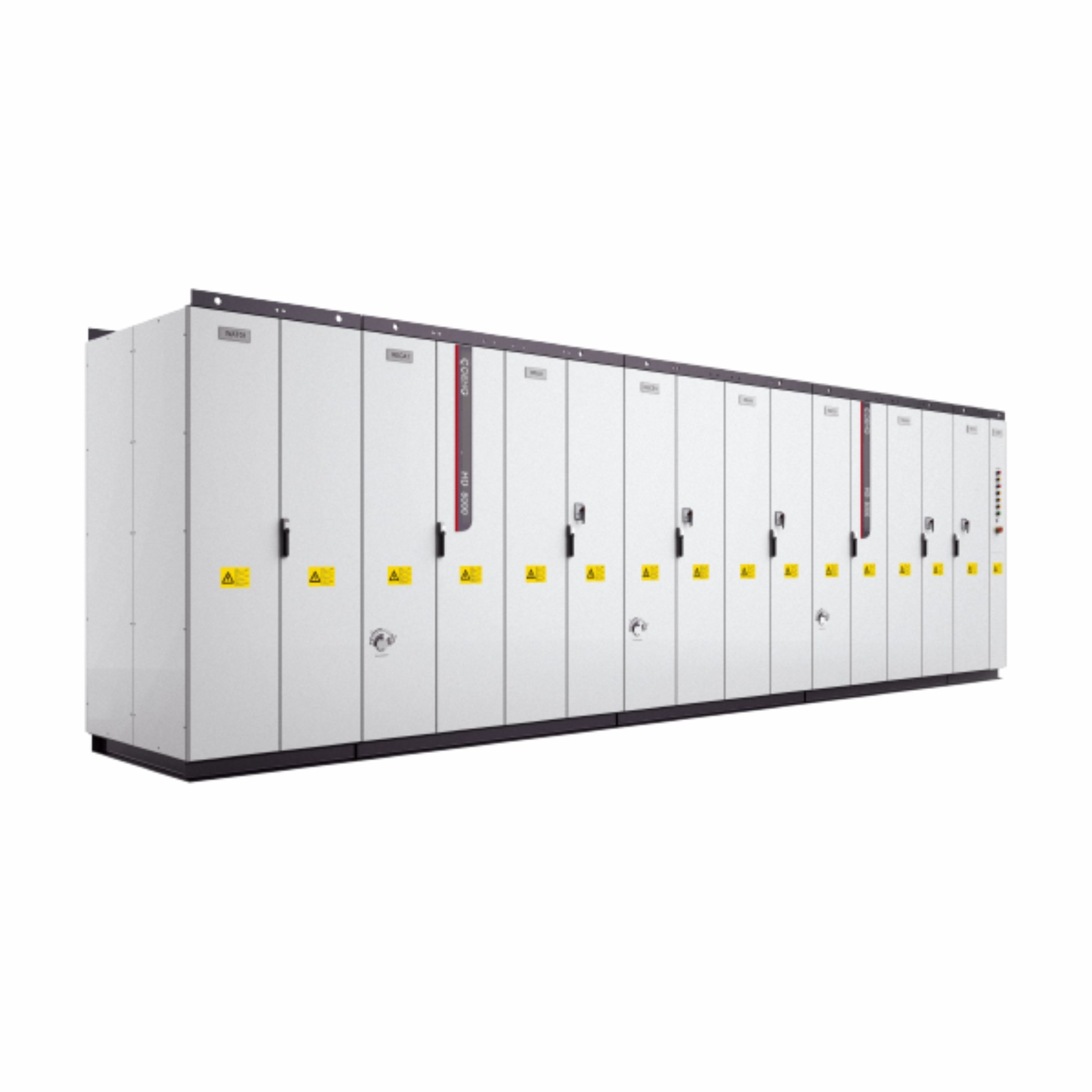

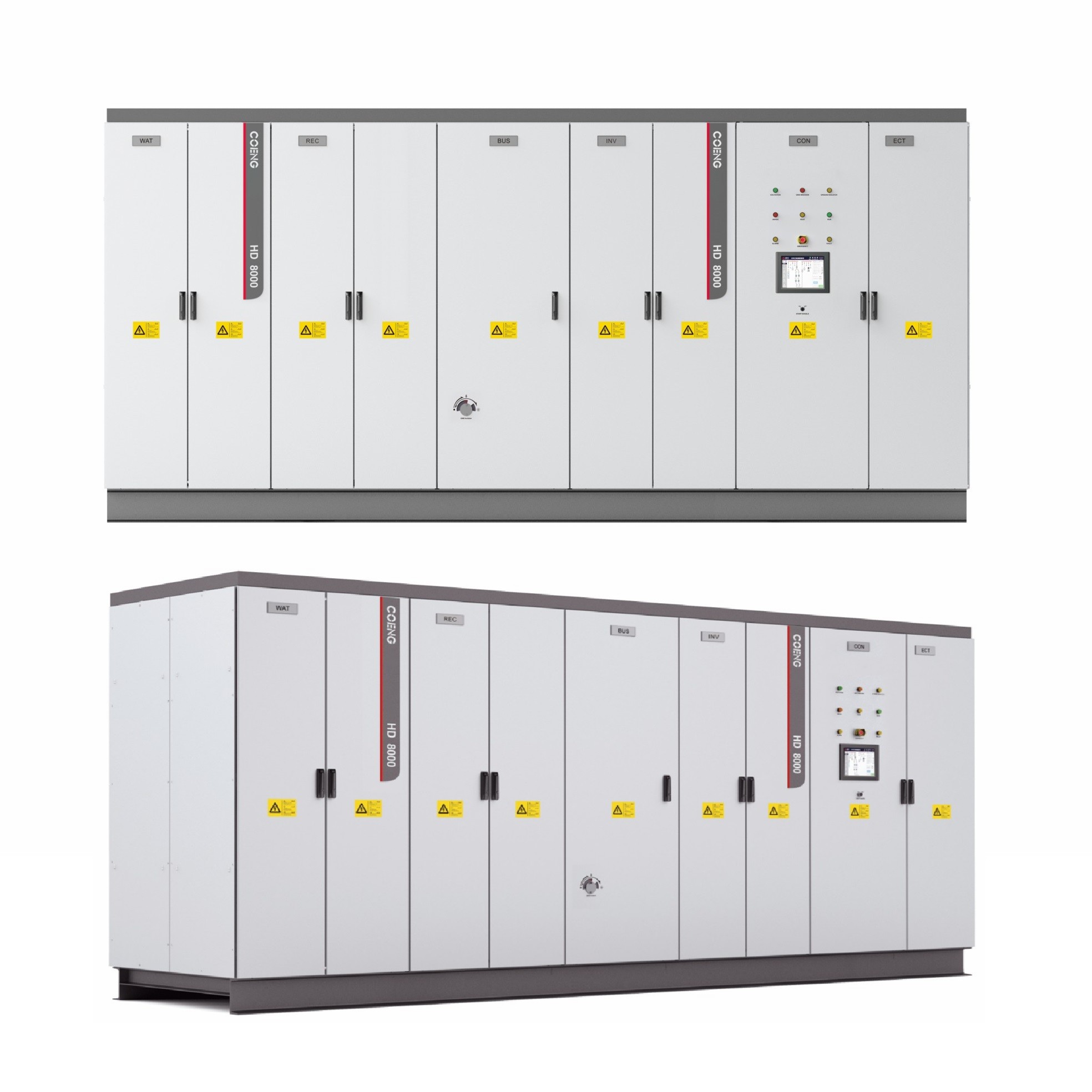

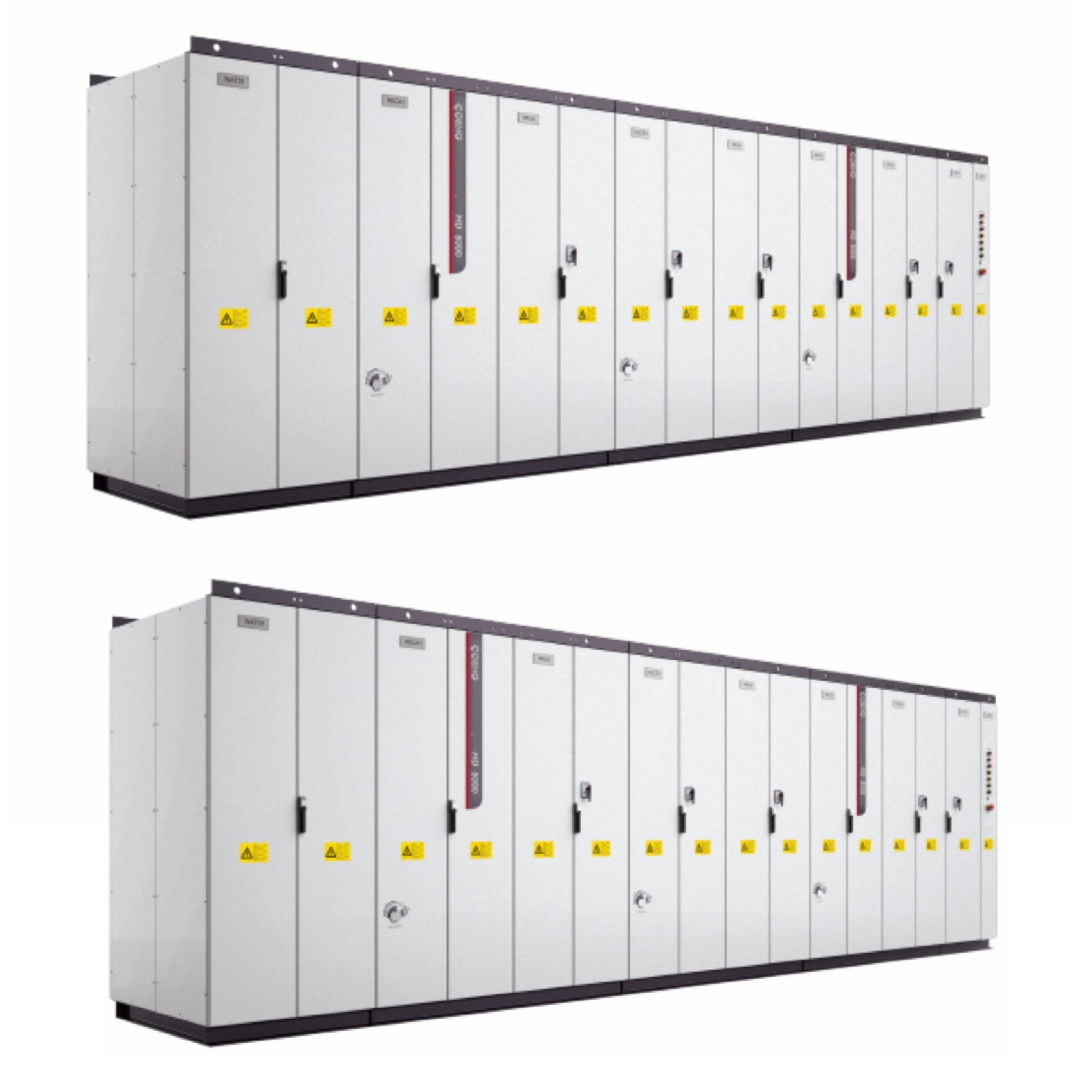

HD8000 हाई पावर VFD सिस्टम वेरिएबल फ्रीक्वेंसी ड्राइव कनवर्टर
उत्पाद व्यवहार्यता
- विशेषताएँ:एकल/एकाधिक अक्ष ड्राइव, IP54 सुरक्षा, दो-चतुर्थांश/चार-चतुर्थांश
- डिज़ाइन:मॉड्यूलर डिजाइन
- सुधार:मल्टी-पल्स बेसिक रेक्टिफिकेशन, स्मार्ट रेक्टिफिकेशन और पीडब्लूएम रेक्टिफिकेशन
- वोल्टेज दर:1900V3000V (3300V), 6000V, (6600V), 10000V
- अधिकतम शक्ति:30एमवीए (एकल) 60एमवीए (समानांतर)
- संगत मोटर:अतुल्यकालिक प्रेरण मोटर, स्थायी चुंबक तुल्यकालिक मोटर, विद्युत रूप से उत्तेजित तुल्यकालिक मोटर
- नियंत्रण विधि:वी/एफ, सेंसर के साथ क्लोज-लूप वेक्टर नियंत्रण, सेंसर के बिना ओपन-लूप वेक्टर नियंत्रण
- ठंडा करना:पानी की मदद से ठंडा करने वाले उपकरण
तकनीकी विशिष्टता
| HD8000 तकनीकी विशिष्टताएँ | ||||||||||||||
| एचडी8000 | 3306 | 3308 | 3310 | 3312 | 2624 | AA30 | 6640 | AA60 | ||||||
| आर बुनियादी सुधार | इनपुट वोल्टेज | 3300V | 1900V | 10kV | 6600V | 10kV | ||||||||
| इनपुट आवृत्ति | 45हर्ट्ज-66हर्ट्ज | |||||||||||||
| अधिभार | 110%@ रेटेड वर्तमान, 120%@ रेटेड वर्तमान 60s | |||||||||||||
| ईffiदक्षता | ≥99% | |||||||||||||
| ऊर्जा घटक | ≥0.95 (रेटेड करंट, 2% एसी इनपुट रिएक्टर से सुसज्जित) | |||||||||||||
| सुरक्षा | अधिभार संरक्षण, अति ताप संरक्षण, शॉर्ट सर्किट संरक्षण, दोष पूर्व-निर्णय, आदि | |||||||||||||
| RecPWM टिफिकेशन |
इनपुट आवृत्ति | 45हर्ट्ज-66हर्ट्ज | ||||||||||||
| अधिभार | 110%@ रेटेड वर्तमान, 120%@ रेटेड वर्तमान 60s | |||||||||||||
| ईffiदक्षता | ≥98.5% | |||||||||||||
| ऊर्जा घटक | समायोज्य (डिफ़ॉल्ट 1) | |||||||||||||
| सुरक्षा | अधिभार संरक्षण, अति ताप संरक्षण, शॉर्ट सर्किट संरक्षण, दोष पूर्व-निर्णय, आदि | |||||||||||||
| पलटनेवाला | आउटपुट वोल्टेज | 3300V | 6600V | 10kV | 6600V | 10kV | ||||||||
| अधिकतम आउटपुट आवृत्ति |
110 हर्ट्ज |
|||||||||||||
| गति स्थिर सटीकता | ओएलवीसी: 0.01%, सीएलवीसी: 0.01% | ओएलवीसी: 0.01%, सीएलवीसी: 0.01% | ||||||||||||
| गति नाड़ी | ओएलवीसी: 0.2%, सीएलवीसी: 0.1% | ओएलवीसी: 0.4%, सीएलवीसी: 0.2% | ||||||||||||
| टोक़ प्रारंभ करें | ओएलवीसी: 150%, सीएलवीसी: 200% | ओएलवीसी: 130%, सीएलवीसी: 150% | ||||||||||||
| टोक़ नियंत्रण | वी/एफ: हां, ओएलवीसी: हां, सीएलवीसी: हां | वी/एफ: हां, ओएलवीसी: हां, सीएलवीसी: हां | ||||||||||||
| टोक़ सटीकता | ओएलवीसी: 5%, सीएलवीसी: 2% | ओएलवीसी: 5%, सीएलवीसी: 2% | ||||||||||||
| टोक़ प्रतिक्रिया समय | ओएलवीसी: 5 एमएस, सीएलवीसी: 5 एमएस | ओएलवीसी: 5 एमएस, सीएलवीसी: 5 एमएस | ||||||||||||
| घूर्णनशील प्रतिक्रिया समय | ओएलवीसी: 100 एमएस, सीएलवीसी: 100 एमएस | ओएलवीसी: 150 एमएस, सीएलवीसी: 150 एमएस | ||||||||||||
| गतिशील ड्रॉप समकक्ष | ओएलवीसी: 0.5%*एस, सीएलवीसी: 0.25%*एस | ओएलवीसी: 1%*एस, सीएलवीसी: 0.5%*एस | ||||||||||||
| अधिभार | 110%@रेटेड वर्तमान, 120%@रेटेड वर्तमान 60s | |||||||||||||
| पर्यावरण | तापमान | इनलेट तापमान ≤40 | ||||||||||||
| ऊंचाई | ≤4000m (2000m~4000m डी-रेटिंग) | |||||||||||||
| यांत्रिक डेटा | आईपी सुरक्षा | आईपी54 | ||||||||||||
| शीतलक | पानी की मदद से ठंडा करने वाले उपकरण | |||||||||||||
| संक्षारण रोधी | सी4-एम | |||||||||||||
| HD8000 श्रृंखला चयन तालिका | ||||||||||||||
| मॉड्यूल | ग्रिड वोल्टेज | मोटर वोल्टेज | शक्ति | रेटेडआई | मैक्स एफ | आकार (डब्ल्यू*डी*एच) (मिमी) | टिप्पणी | |||||||
| एचडी8000-3306 | 3300V | 3300V | 6एमवीए | 1050ए | 110 हर्ट्ज | 4600*1300*2200 | इसमें वाटर कूल कैबिनेट शामिल है | |||||||
| एचडी8000-3308 | 8एमवीए | 1400ए | ||||||||||||
| एचडी8000-3310 | 10एमवीए | 1750ए | ||||||||||||
| एचडी8000-3312 | 12एमवीए | 2100ए | ||||||||||||
| एचडी8000-2624 | 1900V | 6600V | 24एमवीए | 2100ए | 7800*1300*2200 | |||||||||
| एचडी8000-एए30 | 10kV | 10kV | 30एमवीए | 1750ए | 10600*1300*2200 | |||||||||
| एचडी8000-6640 | 6600V | 6600V | 40एमवीए | 3500ए | 15600*1300*2200 | |||||||||
| एचडी8000-एए60 | 10kV | 10kV | 60एमवीए | 3500ए | 21200*1600*2200 | |||||||||
परिवर्तनीय आवृत्ति ड्राइव (वीएफडी) के कार्य
वेरिएबल फ़्रीक्वेंसी ड्राइव (वीएफडी) इलेक्ट्रॉनिक उपकरण हैं जिनका उपयोग इलेक्ट्रिक मोटर की गति और टॉर्क को नियंत्रित करने के लिए किया जाता है। इनका व्यापक रूप से औद्योगिक और वाणिज्यिक अनुप्रयोगों में उपयोग किया जाता है। यहां वीएफडी के मुख्य कार्य हैं:
1. गति नियंत्रण
- समायोज्य मोटर गति: वीएफडी परिचालन आवश्यकताओं के अनुसार मोटर गति के सटीक नियंत्रण की अनुमति देते हैं, जो पंखे, पंप और कन्वेयर जैसे अनुप्रयोगों के लिए महत्वपूर्ण है जिन्हें परिवर्तनीय गति की आवश्यकता होती है।
2. ऊर्जा बचत
- ऊर्जा की खपत में कमी: मोटर गति को समायोजित करके, वीएफडी ऊर्जा उपयोग को काफी कम कर सकते हैं। कई अनुप्रयोगों में, मोटरें आमतौर पर कम लोड पर चलती हैं, और वीएफडी का उपयोग करने से पर्याप्त ऊर्जा बचाई जा सकती है।
- अनुकूलित परिचालन दक्षता: वीएफडी उपकरण को उसके इष्टतम दक्षता बिंदु पर चलाने में मदद करते हैं, जिससे अनावश्यक ऊर्जा बर्बादी कम होती है।
3. सॉफ्ट स्टार्टिंग और स्टॉपिंग
- सहज शुरुआत: वीएफडी मोटरों को आसानी से शुरू करने में सक्षम बनाते हैं, विद्युत उछाल और यांत्रिक तनाव को कम करते हैं, इस प्रकार मोटर और जुड़े उपकरणों दोनों के जीवनकाल को बढ़ाते हैं।
- नियंत्रित रोक: वे नियंत्रित मंदी प्रदान करते हैं, अचानक रुकने से बचते हैं जिससे यांत्रिक झटका लग सकता है।
4. टोक़ नियंत्रण
- सटीक टोक़ प्रबंधन: वीएफडी विभिन्न गति पर निरंतर टॉर्क बनाए रखने की अनुमति देते हैं, जो क्रेन और सामग्री हैंडलिंग सिस्टम जैसे सटीक टॉर्क नियंत्रण की आवश्यकता वाले अनुप्रयोगों के लिए आवश्यक है।
5. प्रक्रिया नियंत्रण सुधार
- प्रवाह और दबाव विनियमन: पंप और पंखे अनुप्रयोगों में, वीएफडी वास्तविक समय की मांग के आधार पर प्रवाह और दबाव को समायोजित कर सकते हैं, जिससे उत्पादन प्रक्रियाओं की स्थिरता और लचीलापन बढ़ जाता है।
- स्वचालन के लिए समर्थन: वीएफडी को अधिक जटिल स्वचालन का समर्थन करने, समग्र उत्पादन दक्षता में सुधार करने के लिए सेंसर और नियंत्रण प्रणालियों के साथ एकीकृत किया जा सकता है।
6. शोर और कंपन में कमी
- कम परिचालन शोर: सुचारू गति समायोजन को सक्षम करके, वीएफडी परिचालन शोर के स्तर को कम कर सकते हैं, जिससे बेहतर कार्य वातावरण तैयार हो सकता है।
- न्यूनतम कंपन: स्थिर गति संचालन यांत्रिक कंपन को कम करने, उपकरण के जीवनकाल को बढ़ाने में मदद करता है।
7. सुरक्षा सुविधाएँ
- अधिभार और शॉर्ट-सर्किट संरक्षण: आधुनिक वीएफडी विभिन्न सुरक्षा सुविधाओं से सुसज्जित हैं, जिनमें ओवरलोड, शॉर्ट-सर्किट और ओवरहीटिंग सुरक्षा शामिल है, जो मोटर और ड्राइव सिस्टम के सुरक्षित संचालन को सुनिश्चित करते हैं।
- दोष निगरानी: वीएफडी वास्तविक समय में सिस्टम स्थितियों की निगरानी कर सकते हैं, उपयोगकर्ताओं को दोषों का तुरंत पता लगा सकते हैं और सचेत कर सकते हैं, जो डाउनटाइम को कम करता है।
निष्कर्ष
वेरिएबल फ़्रीक्वेंसी ड्राइव आधुनिक औद्योगिक और वाणिज्यिक अनुप्रयोगों में महत्वपूर्ण भूमिका निभाते हैं। ऊर्जा बचत और सुरक्षात्मक सुविधाओं के साथ गति और टॉर्क का सटीक नियंत्रण प्रदान करके, वीएफडी दक्षता में सुधार, ऊर्जा खपत को कम करने और उपकरणों के जीवनकाल को बढ़ाने में मदद करते हैं। जैसे-जैसे प्रौद्योगिकी आगे बढ़ती है, वीएफडी के अनुप्रयोगों और कार्यक्षमताओं की सीमा का विस्तार जारी रहता है।
उत्पाद विशेषताएँ
इंजीनियरिंग डिजाइन अवधारणा
विशेषताएँ
· IP54 सुरक्षा ताकि सिस्टम में अत्यधिक मजबूत पर्यावरणीय अनुकूलन क्षमता हो
· सिस्टम डाउनटाइम की संभावना को कम करने के लिए प्रमुख घटकों का अनावश्यक डिज़ाइन
· उन्नत आईजीसीटी और थाइरिस्टर जो बिजली प्रणाली को अति-उच्च विश्वसनीयता बनाता है
· डबल प्रेसपैक को अपनाना, उत्कृष्ट ताप अपव्यय प्रदर्शन जो सिस्टम को अल्ट्रा-हाई पावर घनत्व वाला बनाता है
· प्रथम श्रेणी सुरक्षा दोष प्रणाली
· ग्राहकों के लिए संपूर्ण डेटा प्रदान करने के लिए शक्तिशाली निगरानी प्रणाली
· प्रचुर मात्रा में वैकल्पिक सहायक उपकरण
सुरक्षा
· आईजीसीटी पूर्व-निर्णय + सुरक्षा प्रौद्योगिकी के माध्यम से ब्रिज सर्किट आर्म
· एसी टर्मिनल करंट के तात्कालिक मूल्य का वास्तविक समय में पता लगाना, जो उच्च करंट शटडाउन कार्रवाई को रोकता है
उत्कृष्ट नियंत्रण
· इलेक्ट्रिक और ब्रेकिंग एनर्जी फीडबैक को पूरा करने के लिए डबल फोर-क्वाड्रेंट ऑपरेशन
· यांत्रिक अनुनाद को दबाने के लिए सिस्टम की आवश्यकताओं को पूरा करने के लिए तेज़ टॉर्क गतिशील प्रतिक्रिया
· स्टील रोलिंग, होइस्ट आदि की उच्च-प्रदर्शन आवश्यकताओं को पूरा करने के लिए मोटर को अनुभागों में समकालिक रूप से मॉड्यूलेट किया गया है।
· विभिन्न मोटरों (प्रेरण मोटर, स्थायी चुंबक तुल्यकालिक मोटर, विद्युत रूप से उत्साहित तुल्यकालिक मोटर, आदि) के लिए अनुकूलित
अधिभार वक्र
· 110%@रेटेड वर्तमान, 120%@रेटेड वर्तमान 60s
इंजीनियरिंग डिजाइन
मॉड्यूलर डिज़ाइन
· बुद्धिमान दोष निदान प्रणाली, तेज स्थिति
· प्रमुख घटकों का मॉड्यूलर डिज़ाइन, उच्च स्थिरता और उच्च विश्वसनीयता
· सुविधाजनक रखरखाव
गहन भूकंपीय डिजाइन
· IEC60721 3M5 यांत्रिक स्थितियाँ-स्थिर संचालन
· सटीक यांत्रिक डिज़ाइन गहन भूकंप प्रतिरोध सुनिश्चित करता है
अनुकूलन योग्य संचार प्रोटोकॉल
· यह स्थापित संचार प्रोटोकॉल का समर्थन करता है, जो अंतर्निहित पीएलसी के साथ निर्बाध कनेक्शन का एहसास कर सकता है और यह प्रतिस्थापन और रखरखाव के लिए अधिक सुविधाजनक है
· फील्ड-बस का समर्थन करता है: प्रोफिबस, प्रोफिनेट, कैनोपेन, डिवाइसनेट, कंट्रोलनेट, मोडबस आरटीयू, इंडस्ट्री इथरकैट, प्रोफिनेट आईओ, ईथरनेट/आईपी, मोडबस टीसीपी
HD8000 की विश्वसनीयता की गारंटी
मानकीकृत उत्पादन और कारखाना परीक्षण
· परीक्षण प्रक्रिया स्वचालित रूप से नियंत्रित होती है और पूरी प्रक्रिया का पता लगाया जा सकता है
· सभी उत्पाद शिपमेंट से पहले 100%V और 100%Pn एजिंग परीक्षण से गुजरते हैं
· उत्पादन दक्षता सुनिश्चित करने के लिए उत्तम एमईएस प्रबंधन प्रणाली
· उद्योग का अग्रणी परीक्षण मंच और यह उत्पाद की गुणवत्ता सुनिश्चित कर सकता है क्योंकि यह ड्राइव पूर्ण लोड परीक्षण के विभिन्न वोल्टेज स्तरों और विभिन्न रेक्टिफायर मोड को पूरा कर सकता है
HD8000 का त्वरित डिबगिंग सॉफ़्टवेयर
· त्वरित डिबगिंग सॉफ्टवेयर ऑप्टिकल फाइबर के माध्यम से पीसी से जुड़ा है। सॉफ़्टवेयर में बड़ी संख्या में पेशेवर डिबगिंग फ़ंक्शंस हैं, जैसे बैच पैरामीटर सेटिंग, फ़ॉल्ट डेटा डाउनलोड और वेवफ़ॉर्म विश्लेषण, हाई-स्पीड ऑसिलोस्कोप और बड़ी संख्या में संपादन फ़ंक्शंस। सॉफ्टवेयर सीरियल या ईथरनेट संचार का समर्थन करता है, इसलिए सॉफ्टवेयर सीरियल संचार के माध्यम से वीएफडी को बनाए रख सकता है, या ईथरनेट के माध्यम से केंद्रीय नियंत्रण कक्ष में वीएफडी को बनाए रख सकता है।
