HV610 क्रेन विशिष्ट VFD आवृत्ति कनवर्टर क्रेन के लिए चर आवृत्ति ड्राइव

उत्पाद का वर्णन
HV610 श्रृंखला आवृत्ति कनवर्टर लिफ्टिंग उद्योग के लिए विकसित एक विशेष आवृत्ति कनवर्टर है। लिफ्टिंग उद्योग में ग्राहकों की अनुप्रयोग आवश्यकताओं को बेहतर ढंग से पूरा करने के लिए,हमारे उत्पादों को उठाने के अनुप्रयोगों के परिप्रेक्ष्य पर आधारित हैं और विरोधी स्विंग नियंत्रण और विरोधी ढीला संरक्षण एकीकृत. , स्लाइडिंग हुक सुरक्षा, ब्रेक नियंत्रण, मंदी सीमा, भार और गति, मैक्रो मापदंडों और अन्य विशेष कार्यों को एक में एकीकृत कर रहे हैं, पूरी तरह से विश्वसनीय, कुशल सुनिश्चित,उठाने वाले उपकरण का सुरक्षित और स्थिर संचालन.

HV610 श्रृंखला के आवृत्ति परिवर्तक व्यापक रूप से क्रेन, कास्टिंग क्रेन, स्टील कॉइल क्रेन, इलेक्ट्रिक लिफ्ट, ग्रैब मशीन, सामान्य क्रेन, पोर्ट क्रेन, ब्रिज क्रेन, टॉवर क्रेन में उपयोग किए जा सकते हैं,खनन मशीनरी, तेल ड्रिलिंग रिग और अन्य भार उठाने के प्रकार।

उत्पाद की विशेषताएं
विशेषज्ञता की विशेषताएं
स्वैग विरोधी नियंत्रण
· स्प्रेडर के स्विंग कोण को उसके चलने की गति को नियंत्रित करके नियंत्रित करें, जिससे स्प्रेडर के स्विंग को दबाया जाए और सुचारू नियंत्रण और कुशल संचालन प्राप्त हो सके।
भार और गति
· वर्तमान भार परिवर्तनों के अनुसार वास्तविक समय में उपकरण संचालन गति को समायोजित करें, दक्षता और सुरक्षा को ध्यान में रखते हुए, ताकि उपकरण सर्वोत्तम कार्य स्थिति में काम कर सके
स्लाइड हुक सुरक्षा
· ब्रेक की प्रक्रिया के दौरान स्लाइडिंग हुक का पता लगाया जाता है, और दुर्घटनाओं को रोकने के लिए मोटर आउटपुट को होवर करने के लिए नियंत्रित करके स्लाइडिंग हुक की सुरक्षा की जाती है।
धीमा करने की सीमा
· सरल पोजिशनिंग विलंबता सीमा और स्टॉप सीमा के सहयोग से प्राप्त की जाती है ताकि नियंत्रण वस्तु पूर्व निर्धारित सुरक्षित क्षेत्र में रुक जाए
ढीली रस्सी के खिलाफ सुरक्षा
· ऊपर जाते समय, यह एक निश्चित गति से चलता है और यह पता लगाता है कि क्या भारी वस्तु का उल्लेख किया गया है। यह पता लगाता है कि क्या भारी वस्तु का उल्लेख किया गया है और फिर धीरे-धीरे तेजी से स्थिर रूप से उठता है।
ऑपरेटिंग लीवर शून्य वापसी का पता लगाने
· चालू होने पर,ऑपरेटिंग लीवर की स्थिति की जानकारी का फैसला किया जा सकता है कि चालू होने के बाद प्रारंभिक तात्कालिक संचालन के कारण होने वाले खतरे से बचने के लिए चलती कमांड को स्वीकार करना है या नहीं।.
मैक्रो पैरामीटर
· संबंधित उठाने की तंत्र उठाने पैरामीटर मैक्रो सेटिंग मूल्य के अनुसार चुना जा सकता है, जैसे 0: उठाने की तंत्र, 1: अनुवाद तंत्र
ब्रेक नियंत्रण
जब इन्वर्टर चालू और बंद होता है, तो रोलिंग से बचने के लिए आवृत्ति और धारा का पता लगाकर ब्रेक को नियंत्रित किया जाता है, जिससे सिस्टम प्रदर्शन, सुरक्षा और स्थिरता में सुधार होता है।

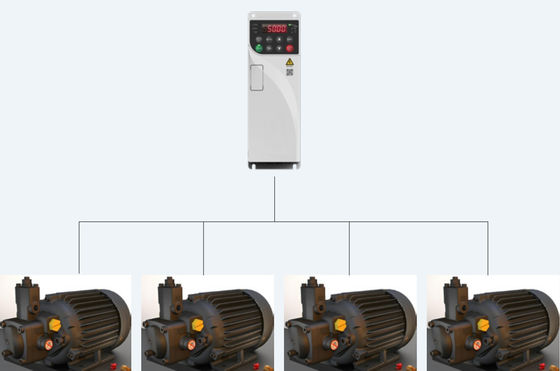

बहु मोटर स्विचिंग
· आंतरिक रूप से मोटर मापदंडों के 4 सेट का समर्थन करता है, और कमांड स्विचिंग के माध्यम से 4 अलग-अलग मोटर्स को चला सकता है

उच्च विश्वसनीयता
अभिनव स्वतंत्र वायु नलिका डिजाइन
· पूरी मशीन में एक स्वतंत्र वायु नलिका डिजाइन है, और संवेदनशील घटकों को वायु नलिका से अलग किया गया है, जो पर्यावरण के लिए उत्पाद की अनुकूलन क्षमता में काफी सुधार करता है।
• प्रभावी रूप से इनवर्टर के अंदर धूल और अशुद्धियों के प्रवेश को रोकें और विद्युत शॉर्ट सर्किट, घटक क्षति आदि के कारण होने वाली विफलताओं से बचें।
थर्मल डिजाइन अवधारणाएं और पेशेवर थर्मल सिमुलेशन विश्लेषण
· पूरी मशीन की थर्मल विश्वसनीयता सुनिश्चित करने के लिए कुशल और सटीक थर्मल सिमुलेशन प्लेटफॉर्म सॉफ्टवेयर को अपनाना
· उन्नत थर्मल परीक्षण और सत्यापन प्रौद्योगिकियां और उपकरण थर्मल डिजाइन के सैद्धांतिक परिणामों का प्रभावी ढंग से परीक्षण करते हैं
कठोर पूरे मशीन तापमान वृद्धि परीक्षण
· पूर्ण भार और अधिभार सत्यापन परीक्षण प्रक्रियाओं के साथ ही प्रमुख घटकों के लिए कठोर तापमान वृद्धि स्वीकृति मानकों,अत्यधिक भार की स्थिति में दीर्घकालिक विश्वसनीय संचालन को पूरा करने के लिए
· सभी उत्पादों को कारखाने से बाहर निकलने से पहले उच्च तापमान भार बुढ़ापे के अधीन किया जाता है,कारखाने से बाहर निकलने से पहले अवरोधन उपकरणों की विकृत विफलताओं को प्रभावी ढंग से रोकना और उत्पाद की गुणवत्ता सुनिश्चित करना.
अनुरूप विरोधी पेंट की स्वचालित छिड़काव प्रक्रिया
· अनुरूप एंटी-पेंट की स्वचालित छिड़काव प्रक्रिया का उपयोग करके, विभिन्न सर्किट बोर्डों के अनुसार विभिन्न छिड़काव रणनीतियों को डिजाइन किया जा सकता है,प्रभावी ढंग से सर्किट बोर्ड छिड़काव की एकरूपता और उत्पाद बैचों की स्थिरता सुनिश्चित करना

उच्च अनुकूलन क्षमता
व्यापक वोल्टेज रेंज डिजाइन
नामित वोल्टेजः तीन चरण 380V ≈ 480V
· इनपुट पावर आवृत्तिः (50Hz/60Hz) ±5%
· अनुमेय वोल्टेज उतार-चढ़ाव सीमाः -15%Vac+10%Vac
थोड़ा बाहरी हस्तक्षेप
· अंतर्निहित सी 3 फिल्टर प्रभावी रूप से ऑपरेशन के दौरान इन्वर्टर द्वारा उत्पन्न उच्च आवृत्ति हार्मोनिक्स को दबा सकता है, जो कियूरोपीय संघ का मानक EN61800-3
· सरल और अनुकूल ईएमसी अभिनव डिजाइन प्रभावी रूप से जमीन रिसाव वर्तमान को कम कर सकते हैं

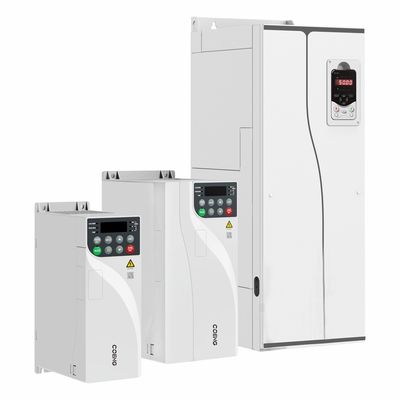

संरचनात्मक डिजाइन
· पुस्तक प्रकार का डिजाइन, पारंपरिक मॉडल की तुलना में लगभग 40% की मात्रा में कमी
· पूरी मशीन की साइड-बाय-साइड इंस्टॉलेशन का एहसास कर सकते हैं

उत्कृष्ट प्रदर्शन
व्यापक मोटर ड्राइव प्रौद्योगिकी
· तीन चरण असिंक्रोनस मोटर्स और स्थायी चुंबक सिंक्रोनस मोटर्स के ड्राइव नियंत्रण का समर्थन करें
· समर्थन वी/एफ नियंत्रण, ओपन-लूप वेक्टर, बंद-लूप वेक्टर नियंत्रण
·समर्थन गति और टोक़ मोड नियंत्रण
·स्पीड ट्रैकिंग फ़ंक्शन का समर्थन करें, कम प्रभाव वर्तमान
सटीक मोटर स्व-शिक्षण कार्य
मोटर पैरामीटर स्व-शिक्षा को सटीक रूप से कर सकता है, संचालन और डिबगिंग को सुविधाजनक बना सकता है, और नियंत्रण सटीकता और प्रतिक्रिया गति में सुधार कर सकता है।
· व्यापक और समृद्ध स्व-शिक्षण कार्य, जिसमें विभिन्न मोटर स्व-शिक्षण कार्य (गतिशील, स्थैतिक, स्थैतिक + गतिशील) शामिल हैं
गतिशील स्व-शिक्षण: लोड स्व-शिक्षण को डिस्कनेक्ट किया जाना चाहिए, उच्च नियंत्रण सटीकता की आवश्यकता वाले अवसरों के लिए उपयुक्त है।
स्थिर स्व-शिक्षणः यह उन स्थितियों के लिए उपयुक्त है जहां मोटर को लोड से अलग नहीं किया जा सकता है ताकि उपकरण स्थापित होने के बाद गतिशील स्व-शिक्षण से बचा जा सके।
व्यापक मोटर नियंत्रण मोड
· वी/एफ नियंत्रण मोड
· ओपन लूप वेक्टर (ओएलवीसी) नियंत्रण मोड
· क्लोज्ड लूप वेक्टर (CLVC) नियंत्रण मोड
बड़ा प्रारंभ टोक़
· ओपन लूप वेक्टर (ओएलवीसी): 0.5 हर्ट्ज/150%
बंद लूप वेक्टर (CLVC): 0Hz/200%
उच्च अधिभार क्षमता
· अधिभार क्षमताः 60 के लिए 150% नाममात्र धारा, 10 के लिए 180% नाममात्र धारा

सुविधाजनक डिजाइन

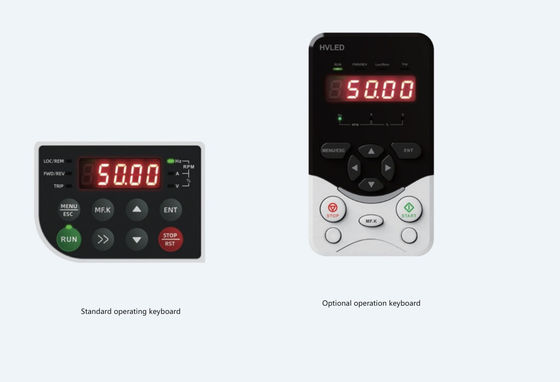

ऑपरेटिंग कीबोर्ड
110 किलोवाट और उससे कम की मानक मशीनें एक अंतर्निहित एलईडी कीबोर्ड के साथ शिप की जाती हैं और बाहरी वायरिंग का समर्थन नहीं करती हैं।132kW और उससे अधिक की मानक मशीनें एक अंतर्निहित एलईडी कीबोर्ड के साथ शिप की जाती हैं जो बाहरी वायरिंग का समर्थन करती है.
· 110kW और नीचे कीबोर्ड बाहरी इनपुट एक स्वतंत्र एलईडी कीबोर्ड से लैस किया जा सकता है
ऑपरेशन कीबोर्ड में डिबगिंग पैरामीटर, ऑपरेटिंग स्टेटस की निगरानी, स्टार्ट और स्टॉप कंट्रोल और कॉपी पैरामीटर जैसे कार्य होते हैं।
विभिन्न विस्तारित कार्य
· वैकल्पिक विस्तार संचार कार्ड Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP और अन्य बस संचार (SLOT1 विस्तार कार्ड स्लॉट) का समर्थन करता है
विभिन्न कोड प्लेट इंटरफेस कार्ड (SLOT2 विस्तार कार्ड स्लॉट) के लिए वैकल्पिक समर्थन
I/O टर्मिनल विस्तार कार्ड के लिए वैकल्पिक समर्थन (SLOT1 विस्तार कार्ड स्लॉट, विवरण के लिए "वैकल्पिक सामान" टर्मिनल विवरण देखें)
नोटः वैकल्पिक I/O टर्मिनल विस्तार कार्ड और संचार विस्तार कार्ड एक ही विस्तार कार्ड स्लॉट में हैं, और उन्हें एक ही समय में स्थापित और उपयोग नहीं किया जा सकता है।
विभिन्न अनुप्रयोग कार्यों का समर्थन करें
· जब आवृत्ति परिवर्तक शुरू होता है और बंद हो जाता है, तो मोटर होल्डिंग ब्रेक को नियंत्रित किया जा सकता है
· बहु-गति नियंत्रण समारोह, नियंत्रण टर्मिनलों के माध्यम से 16-गति संचालन का एहसास
· शून्य सर्वो समारोह, मोटर सीएलवीसी मोड में शून्य गति स्थिति लॉक प्राप्त कर सकते हैं
• रैंडम पीडब्ल्यूएम गहराई मोटर के कठोर शोर को बेहतर बना सकती है
· एन्कोडर रिडंडेंट ऑपरेशन मोड, जो स्वचालित रूप से एनकोडर विफल होने पर OLVC ऑपरेशन पर स्विच कर सकता है
पृष्ठभूमि त्वरित डिबगिंग सॉफ्टवेयर
निगरानी, पैरामीटर संपादन और अन्य कार्य डिबगिंग और रखरखाव को अधिक सुविधाजनक बनाते हैं
· घटना रिकॉर्डिंग और दोष रिकॉर्डिंग का समर्थन करता है, दोषों को अदृश्य बनाता है
विश्वसनीय ब्रेक फंक्शन
· डीसी ब्रेकिंग फंक्शन के साथ
· सभी श्रृंखलाओं में निर्मित ब्रेकिंग यूनिट मानक रूप से आती है
· ब्रेकिंग रेजिस्टर बढ़ाने से बेहतर ब्रेकिंग प्रभाव प्राप्त हो सकता है, जबकि उपयोगकर्ता के विद्युत स्थापना स्थान और विद्युत लागत को बचाया जा सकता है।


तकनीकी विनिर्देश
