गतिशील गति घटाने और टोक़ उठाने के लिए मजबूर हवा ठंडा चर आवृत्ति ड्राइव
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | COENG |
| प्रमाणन | EC |
| मॉडल संख्या | एचवी500 |
| न्यूनतम आदेश मात्रा | 1 |
| पैकेजिंग विवरण | कार्टन, प्लाईवुड केस |
| प्रसव के समय | 10-30 कार्य दिवस |
| भुगतान शर्तें | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 20000 सेट/वर्ष |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| संरक्षण ग्रेड | IP20 | शीतलन तरीका | जबरन एयर कूलिंग |
|---|---|---|---|
| दक्षता | 5.5kW~22kW: ≥93%; 30kW से ऊपर: ≥95% | इनपुट वोल्टेज | 200V (-15%) ~240V (+10%) 3 चरण, 380V (-15%) ~480V (+10%) 3 चरण, 500V (-15%) ~690V (+10%) 3 चरण |
| इनपुट आवृत्ति | 50हर्ट्ज/60हर्ट्ज±5% | आउटपुट वोल्टेज | 0V~इनपुट वोल्टेज |
| आउटपुट आवृत्ति | 0हर्ट्ज~500हर्ट्ज | ||
| प्रमुखता देना | वायु शीतलन चर आवृत्ति ड्राइव,चर आवृत्ति ड्राइव टोक़ उठाने के लिए |
||
उत्पाद विवरण

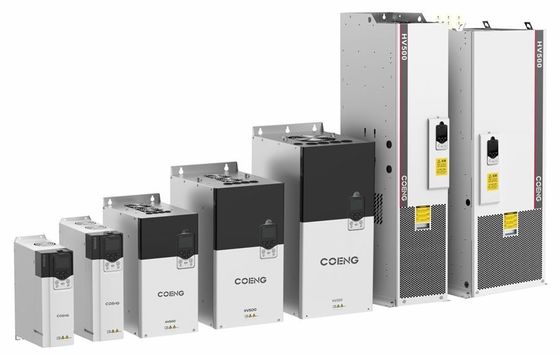

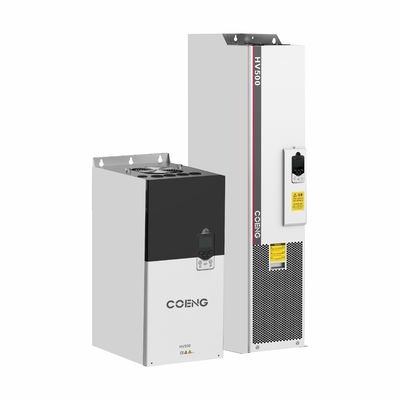

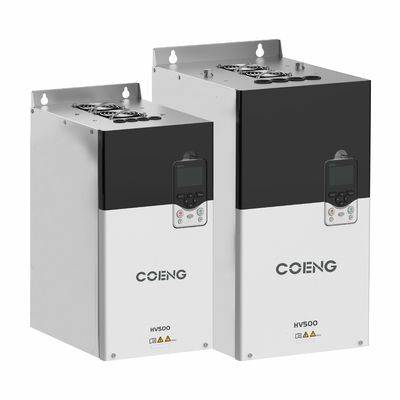

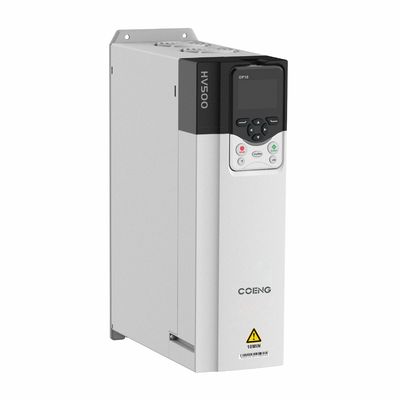

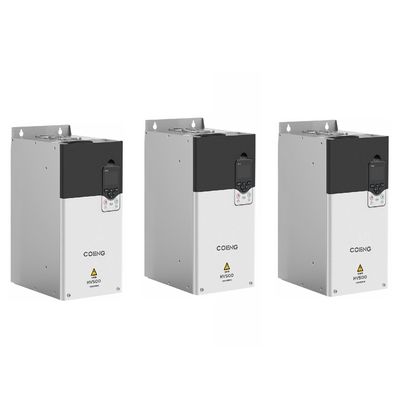

HV500 उच्च प्रदर्शन VFD चर आवृत्ति ड्राइव कनवर्टर वेक्टर नियंत्रण आवृत्ति इन्वर्टर
उत्पाद का वर्णन
एचडी2000 इंजीनियरिंग वीएफडी के बेहतर नियंत्रण प्रदर्शन के आधार पर, एचवी500 एक उच्च प्रदर्शन वाली वीएफडी है जिसमें उत्पाद अवधारणाएं हैंमध्यम/उच्च अंत औद्योगिक और एकल ड्राइव अनुप्रयोगों के लिए उपयोग करने में आसान और टिकाऊ.
एचवी५०० का व्यापक रूप से धातु विज्ञान, उठाने के उपकरण, कागज निर्माण, रासायनिक, खनन, वस्त्र, तटवर्ती बिजली और ऊर्जा भंडारण उद्योगों में उपयोग किया जाता है।
उत्पादविशेषताएं
HV500 वीएफडी की विशेषता
स्थायित्व
· लोड ऑपरेशन के दौरान 3M3 यांत्रिक कंपन को संतुष्ट करें, और कार, धातु विज्ञान, आदि जैसे कंपन की कठोर स्थिति में उत्पाद की स्थायित्व में सुधार करें।
· स्वतंत्र वायु नलिका डिजाइन, संवेदनशील घटकों से अलग और कठोर वातावरण के अनुकूलन में सुधार
· निर्मित गतिशील जंक्शन तापमान मॉडल,अद्वितीय शॉर्ट सर्किट और अन्य सुरक्षा प्रौद्योगिकी, उत्पादों की सुरक्षा को बढ़ाती है
· तीन रंग विरोधी और स्वचालित छिड़काव, एकल बोर्ड और पूरी मशीन पूरी तरह से स्वचालित हैं माप100% उम्र बढ़ने का परीक्षण, उत्पाद की गुणवत्ता की व्यापक सुरक्षा
HV500 VFD विशेषताएं
बहुमुखी प्रतिभा
सीई, सीयूएलयूएस, एसटीओ अंतर्राष्ट्रीय प्रमाणन मानक, रोएचएस के अनुरूप
· ओपन लूप वी/एफ, ओपन लूप वेक्टर कंट्रोल (ओएलवीसी) क्लोज लूप वेक्टर कंट्रोल (सीएलवीसी) का समर्थन करें
· निरंतर चुंबक सिंक्रनाइजेशन मोटर, इलेक्ट्रिक उत्तेजक सिंक्रनाइजेशन मोटर और अन्य मोटर ड्राइव नियंत्रण के रूप में समर्थन
· इनपुट वोल्टेज की विस्तृत श्रृंखला, 220V (200~240V), 380V (380~480V) और 690V (500~690V) का समर्थन करें
· प्रोफिबस, CANopen, एथरकैट, प्रोफिनैट आईओ और मॉडबस का समर्थन करें
व्यवहार्यता
· बाहरी 24V सीसी इनपुट पावर, सुरक्षित और तेज़ डिबगिंग और अनुप्रयोग का समर्थन करें
· आसान वायरिंग और स्थापना स्थान की बचत के लिए निर्मित ब्रेक इकाइयां
· "पुस्तक" प्रकार का डिजाइन, सीमलेस साइड-बाय-साइड इंस्टॉलेशन, इंस्टॉलेशन स्पेस की बचत
एलसीडी डिस्प्ले पैनल, सपोर्ट एपीपी और आशा इनसाइट सॉफ्टवेयर, स्मार्ट इंटरकनेक्शन और निगरानी, ऑन-लाइन कमीशनिंग और डिबगिंग
उत्कृष्ट नियंत्रण
स्वामी-दास नियंत्रण
मास्टर-स्लेव कंट्रोल फंक्शन मुख्य रूप से बहु-मशीन अनुप्रयोगों के लिए डिज़ाइन किया गया है और यह ड्राइव एक्ट्यूएटर के कठोर और लचीले कनेक्शन का समर्थन करता है।मालिक गति को नियंत्रित करता है और दास टोक़ को नियंत्रित करता है. लचीले कनेक्शन में, मास्टर और गुलाम दोनों गति को नियंत्रित कर सकते हैं। मास्टर-स्लेव नियंत्रण मोड में, बाहरी नियंत्रण संकेत केवल मास्टर से जुड़ा हुआ है, जो नियंत्रण करता है
एक सीरियल संचार लिंक के माध्यम से गुलाम.
टोक़ प्रतिक्रिया
तकनीकी
· टोक़ नियंत्रण मोड के तहत टोक़ को बढ़ाएं, वर्तमान प्रतिक्रिया समय 2ms
संगत
· उत्तेजना धारा और टोक़ धारा अत्यधिक अलग, उच्च भार क्षमता गति विनियमन की विस्तृत रेंज, उत्कृष्ट गतिशील प्रतिक्रिया
चुंबकीय श्रृंखला अवलोकन और गति अनुमान के लिए प्रमुख तकनीकी बिंदु
· पूर्ण-क्रम बंद-लूप चुंबकीय श्रृंखला पर्यवेक्षक का उपयोग करके,मोटर की गति और स्टेटर प्रतिरोध स्टेटर धारा के अनुमानित त्रुटि और रोटर चुंबकीय श्रृंखला के अनुमान के अनुसार अनुकूलनशील रूप से निर्धारित किया जाता है
· सटीक चुंबकीय श्रृंखला अवलोकन और गति अनुमान मॉडल, ओएलवीसी नियंत्रण मोड में गारंटीकृत 0.5 हर्ट्ज 150% उच्च प्रारंभ टोक़, साथ ही ओपन रिंग शून्य गति होवर फ़ंक्शन
त्वरित डिबगिंग सॉफ्टवेयर
वीएफडी ऑप्टिकल फाइबर के माध्यम से पीसी से जुड़े होते हैं। सॉफ्टवेयर में बड़ी संख्या में पेशेवर डिबगिंग कार्य होते हैं, जैसे कि बैच पैरामीटर सेटिंग्स, दोष डेटा डाउनलोड और तरंग आकार विश्लेषण,उच्च गति वाले ऑसिलोस्कोप और बड़ी संख्या में संपादन कार्य, सॉफ्टवेयर
सीरियल या ईथरनेट संचार का समर्थन करता है, ताकि सॉफ्टवेयर सीरियल संचार के माध्यम से इन्वर्टर का रखरखाव कर सके,लेकिन इन्वर्टर के ईथरनेट रखरखाव के माध्यम से केंद्रीय नियंत्रण कक्ष के माध्यम से भीयोजना इस प्रकार है:
ऑपरेशन पैनल
एचआईसी200-ओपी-10-डब्ल्यू एक स्मार्ट ऑपरेटर पैनल है जिसे उच्च प्रदर्शन वाले ट्रांसमिशन उत्पादों के लिए स्वतंत्र रूप से विकसित किया गया है, जो जानकारीपूर्ण, अनुकूल है
और उपयोग करने में आसान है, और पैनल के विभिन्न विन्यास के अनुसार, यह दो प्रकार में विभाजित हैः वाईफाई समारोह और वाईफाई समारोह के बिना,
जो सुविधाजनक रूप से उच्च प्रदर्शन, एकल ट्रांसमिशन, बहु-वीएफडी प्रणाली पर लागू होते हैं, यह प्रणाली की निगरानी और समायोजन कर सकता है।
सहायक उपकरण
| वैकल्पिक | मॉड्यूल | कार्य |
| कीबोर्ड आधार | HVKMB | स्थिति के आधार पर, आधार निर्दिष्ट स्थिति में स्थापित किया जा सकता है और ड्राइव कीबोर्ड से संचालित किया जा सकता है |
| संचार अनुकूलक | HVCOM-USB | ड्राइव इस विकल्प के माध्यम से कंप्यूटर के साथ उच्च गति संचार प्राप्त कर सकते हैं |
| प्रोफिबस-डीपी विस्तार कार्ड | HVCOM-DP | यह प्रोफिबस-डीपी बस संचार के लिए है, यह इन्वर्टर्स की निगरानी और निदान को पूरा कर सकता है |
| ABZअधिक कोड डिस्क विस्तार कार्ड |
एचवीपीजी-एबीजेड | कोड डिस्क विस्तार कार्ड, ABZ सिग्नल आउटपुट के लिए वृद्धिशील कोड डिस्क, पावर प्रोग्राम करने योग्य नियंत्रण, कोड डिस्क का संगत एकल/द्विध्रुवीय आउटपुट |
| CANओपन विस्तार कार्ड | HVCOM-CAN | यह CANopen बस संचार के लिए है, यह इन्वर्टर की निगरानी और निदान को पूरा कर सकता है |
| तीन-चरण वोल्टेज पता लगाने वाला मॉड्यूल |
एचवीवीएमयू | तीन चरण वोल्टेज का पता लगाने, यह स्थायी चुंबकीय सिंक्रोनस मोटर के लिए इस्तेमाल किया जा सकता है सॉफ्ट स्टार्ट ग्रिड, स्पीड ट्रैकिंग और अन्य कार्य |
तकनीकी विनिर्देश
| तकनीकी विनिर्देश | ||
| इनपुट/आउटपुट शक्ति |
इनपुट Uin | 200V (-15%) ~ 240V (+10%) 3फेज, 380V (-15%) ~ 480V (+10%) 3फेज, 500V (-15%) ~ 690V (+10%) 3फेज |
| इनपुट आवृत्ति | 50Hz/60Hz±5% | |
| यूइन की असंतुलन की डिग्री | ≤ 3% | |
| आउटपुट UOut | 0V~इनपुट Uin | |
| आउटपुट आवृत्ति | 0Hz से 500Hz | |
| नियंत्रण प्रदर्शन |
मोटर प्रकार | असिंक्रोन / सिंक्रोन |
| नियंत्रण विधि | वी/एफ, ओएलवीसी (ओपन-लूप वेक्टर कंट्रोल), सीएलवीसी (क्लोज-लूप वेक्टर कंट्रोल) | |
| गति विनियमन की सीमा | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| प्रारंभ टोक़ | VF: 100% (0.5Hz), OLVC: 150% (0.5Hz), CLVC: 180% (0Hz) | |
| टोक़ सटीकता | ≤ 5%, वेक्टर नियंत्रण | |
| टॉर्क पल्सशन | ≤ 5%, वेक्टर नियंत्रण | |
| गति विनियमन की सटीकता | OLVC 0.2%, CLVC 0.01% | |
| टोक़ प्रतिक्रिया | <5ms, वेक्टर नियंत्रण | |
| गतिशील गति में कमी | OLVC <0.5%*s, CLVC <0.3%*s | |
| त्वरण और मंदी का समय | 0.0s~3200.0s, 0.0min~3200.0min | |
| टॉर्क लिफ्टिंग | 0०% से ३०.०% | |
| अतिभार | भारी भार आवेदन 150% 1 मिनट/5 मिनट, हल्के भार आवेदन 110% 1 मिनट/5 मिनट | |
| वी/एफ वक्र | कई तरीके: रैखिक वी/एफ वक्र, 5 प्रकार के टोक़ में कमी के लिए विशेषता वक्र मोड (2.0 शक्ति, 1.8 शक्ति, 1.6 शक्ति, 1.4 शक्ति, 1.2 शक्ति), उपयोगकर्ता द्वारा परिभाषित वीएफ वक्र | |
| इनपुट आवृत्ति सटीकता | डिजिटल: 0.01 हर्ट्ज, एनालॉग: 0.01 हर्ट्ज | |
| नियंत्रण प्रदर्शन |
त्वरण और विलंबता वक्र | सीधी, एस वक्र |
| बहु गति-चरण संचालन | 16-गति चरण नियंत्रण टर्मिनलों के माध्यम से संचालन | |
| स्वचालित वोल्टेज समायोजन (AVR) |
आउटपुट वोल्टेज स्थिर स्वचालित रूप से जब ग्रिड वोल्टेज एक निश्चित सीमा के भीतर बदल जाता है रखने | |
| निश्चित लंबाई | सेट और फिक्स्ड लंबाई नियंत्रण | |
| अंतर्निहित पीआईडी | यह आसानी से बनाया जा सकता है बंद लूप नियंत्रण प्रणाली | |
| संवर्धन कार्य | मुक्त कार्य ब्लॉक | |
| इनपुट/आउटपुट शक्ति |
आवृत्ति सेट करें | कीबोएड, अप/डाउन टर्मिनल, मल्टीपल स्पीड-स्टेप ऑपरेशन, टर्मिनल पल्सशन, कॉम |
| एनालॉग इनपुट टर्मिनल | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| डिजिटल इनपुट टर्मिनल | DI1-DI6, 6 प्रोग्राम करने योग्य डिजिटल इनपुट टर्मिनल, ऑप्टोकपलर अलगाव, ड्रेन/स्रोत इनपुट के साथ संगत | |
| डिजिटल इनपुट/आउटपुट टर्मिनल | DIO1: फास्ट पल्स आउटपुट, सामान्य इनपुट/आउटपुट; DIO2: फास्ट पल्स इनपुट, सामान्य इनपुट/आउटपुट | |
| एनालॉग आउटपुट टर्मिनल | 2 स्ट्रिंग्स 0V~10V/0 (4) mA~20mA | |
| रिले आउटपुट | 2स्ट्रिंग्स संपर्क प्रकार फॉर्म सी | |
| मोटर तापमान का पता लगाना | समर्थन PT100/PT1000/KTY84 | |
| एसटीओ इंटरफेस | SIL3/PLe सुरक्षित टोक़ बंद करने की कार्यक्षमता | |
| कॉम | कॉम प्रोटोकॉल | Modbus RTU (मानक), Pro ibus, CANopen, pro inet, Devicenet, Ethercat |
| पर्यावरण | ऊंचाई | 2000 मीटर की ऊंचाई के भीतर ऑपरेशन के बिना; 2000 मीटर 4000 मीटर, प्रत्येक 100 मीटर उठाना, 1% (वर्तमान) को कम करना |
| ऑपरेशन तापमान | -25°C~+40°C (40°C~55°C) | |
| आर्द्रता | 15%~95%, बिना संघनक के | |
| कंपन | 3M3, IEC60721-3-3 | |
| भंडारण तापमान | -40°C~+70°C | |
| ऑपरेशन का स्थान | घर के अंदर, प्रत्यक्ष सूर्य के प्रकाश के बिना, कोई ज्वलनशील, संक्षारक गैस, तरल पदार्थ और प्रवाहकीय कण नहीं | |
| सहायक उपकरण | एन्कोडिंग कार्ड, संचार विस्तार कार्ड, वोल्टेज डिटेक्शन कार्ड | |
| सुरक्षा कार्य | शॉर्ट सर्किट, ओवर करंट, ओवर लोड, ओवर वोल्टेज, अंडर वोल्टेज, फेज लॉस, ओवर टेम्परेचर, एक्सटर्नल फॉल्ट आदि | |
| दक्षता | 5.5kW~22kW: ≥93%; 30kW से ऊपरः ≥95% | |
| स्थापित करने की विधि | कैबिनेट | |
| सुरक्षा की डिग्री | IP20 | |
| शीतलन | मजबूर हवा ठंडा | |
