VFD वेक्टर आवृत्ति इन्वर्टर असिंक्रोनस मोटर ड्राइव नियंत्रण के लिए चर आवृत्ति कनवर्टर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | COENG |
| प्रमाणन | CE |
| मॉडल संख्या | एचवी350 |
| न्यूनतम आदेश मात्रा | 1 |
| पैकेजिंग विवरण | कार्टन, प्लाईवुड केस |
| प्रसव के समय | 10-30 कार्य दिवस |
| भुगतान शर्तें | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 20000 सेट/वर्ष |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| इनपुट वोल्टेज | इनपुट वोल्टेजः 380V (-15%) से 480V (+10%) चरणः तीन चरण | इनपुट पावर आवृत्ति | 50Hz/60Hz ± 5% |
|---|---|---|---|
| आउटपुट वोल्टेज | 0V~इनपुट वोल्टेज | आउटपुट आवृत्ति | 0～600हर्ट्ज |
| मास्टर नियंत्रण मोटर प्रकार | अतुल्यकालिक मोटर | मास्टर नियंत्रण गति सीमा | 1:10 वी/एफ; 1:100 ओएलवीसी; 1:1000 सीएलवीसी |
| मास्टर नियंत्रण मोड | वी/एफ, ओएलवीसी (ओपन-लूप वेक्टर कंट्रोल), सीएलवीसी (क्लोज्ड-लूप वेक्टर कंट्रोल) | ||
| प्रमुखता देना | असिंक्रोनस मोटर ड्राइव कंट्रोल वीएफडी,चर आवृत्ति कनवर्टर VFD,वेक्टर आवृत्ति इन्वर्टर VFD |
||
उत्पाद विवरण

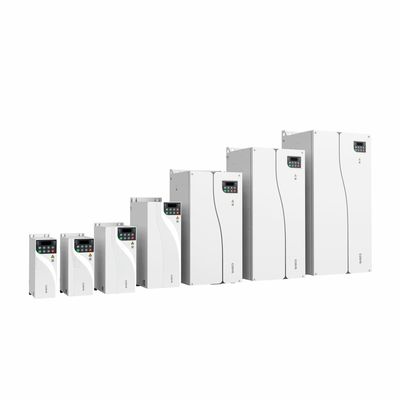

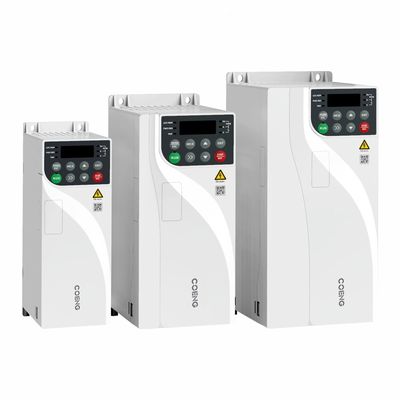

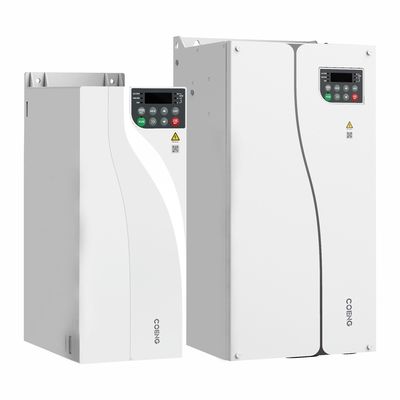

HV350 सामान्य प्रयोजन VFD वेक्टर आवृत्ति इन्वर्टर अतुल्यकालिक मोटर ड्राइव नियंत्रण के लिए परिवर्तनीय आवृत्ति कनवर्टर
सामान्य प्रयोजन VFD वेक्टर आवृत्ति इन्वर्टर उत्पाद विवरण
HV350 सीरीज इन्वर्टर एक नव विकसित सामान्य प्रयोजन वेक्टर इन्वर्टर है। यह उन्नत ओपन-लूप और क्लोज्ड-लूप वेक्टर नियंत्रण तकनीक को अपनाता है, जो असिंक्रोनस मोटर ड्राइव नियंत्रण का समर्थन करता है।प्रचुर मात्रा में सॉफ्टवेयर कार्यों के डिजाइन सिद्धांतों पर, बेहतर प्रदर्शन और उच्च विश्वसनीयता, इस इन्वर्टर में बेहतर विस्तार, अधिक संचार कार्य और आसान संचालन के साथ कम मात्रा है।
सामान्य प्रयोजन VFD वेक्टर आवृत्ति इन्वर्टर उत्पाद विशेषताएं
उच्च विश्वसनीयता
अभिनव स्वतंत्र वायु नलिका
- अभिनव डिजाइन संवेदनशील उपकरणों को वायु नलिका से अलग करता है, जिससे इन्वर्टर की विभिन्न वातावरणों के अनुकूलन क्षमता में काफी सुधार होता है
- वायु नलिका विद्युत शॉर्ट सर्किट, घटक क्षति आदि से बचने के लिए इन्वर्टर को धूल और विविध चीजों से बचा सकती है।
उन्नत थर्मल डिजाइन अवधारणा और पेशेवर थर्मल सिमुलेशन विश्लेषण
- इन्वर्टर की थर्मल विश्वसनीयता सुनिश्चित करने के लिए कुशल और सटीक थर्मल सिमुलेशन सॉफ्टवेयर लागू करना
- थर्मल डिजाइन के सैद्धांतिक परिणामों को सत्यापित करने के लिए उन्नत थर्मल परीक्षण, सत्यापन प्रौद्योगिकी और उपकरण अपनाना
कठोर तापमान वृद्धि परीक्षण
- Rigorous full-load and overload testing procedure and strict acceptance criteria for temperature rise of key components supporting long-time reliable operation of the inverter under extreme load condition
- यह सुनिश्चित करने के लिए कि उत्पाद के सभी घटक सामान्य रूप से काम कर सकें, सभी उत्पाद काम से पूर्व उच्च तापमान भार वृद्धिकरण परीक्षण से गुजरते हैं
तीन-प्रूफ पेंट स्वचालित छिड़काव प्रक्रिया
- सर्किट बोर्ड के अनुसार विभिन्न छिड़काव रणनीतियों को अपनाया जा सकता है, प्रभावी रूप से सर्किट बोर्ड छिड़काव की एकरूपता और उत्पाद के एक ही बैच की स्थिरता सुनिश्चित करता है
उच्च अनुकूलन क्षमता
वाइड वोल्टेज रेंज
- नामित वोल्टेजः तीन चरण 380V ~ 480V
- इनपुट पावर आवृत्तिः (50Hz/60Hz) ± 5%
- अनुमेय वोल्टेज उतार-चढ़ाव सीमाः -15%Vac ~ +10%Vac
कम बाहरी हस्तक्षेप
- अंतर्निहित सी3 फ़िल्टर प्रभावी रूप से इन्वर्टर के संचालन के दौरान उत्पन्न उच्च आवृत्ति हार्मोनिक को दबा सकता है, जो यूरोपीय संघ के मानक EN61800-3 की आवश्यकताओं को पूरा करता है।
- सरल और उपयोगकर्ता के अनुकूल ईएमसी ग्राउंडिंग डिजाइन प्रभावी रूप से ग्राउंड लीक करंट को कम करता है।
- प्रणाली प्रमाणन
- यूरोपीय संघ सीई प्रमाणन
संरचनात्मक डिजाइन
- पारंपरिक मॉडल की तुलना में 40% कम मात्रा के साथ पुस्तक के आकार का डिजाइन
- कई इन्वर्टरों की साइड-बाय-साइड स्थापना का समर्थन करना
उत्कृष्ट प्रदर्शन
व्यापक मोटर ड्राइव प्रौद्योगिकी
- तीन चरण असिंक्रोनस मोटर्स के ड्राइव नियंत्रण का समर्थन करना
- वी/एफ नियंत्रण, ओपन-लूप वेक्टर नियंत्रण और बंद-लूप वेक्टर नियंत्रण का समर्थन करना
- समर्थन गति और टोक़ नियंत्रण
- गति ट्रैकिंग फ़ंक्शन का समर्थन करना, प्रभाव वर्तमान को कम करना
सटीक मोटर ऑटो-ट्यूनिंग फ़ंक्शन
- सुविधाजनक संचालन और डिबगिंग, उच्च नियंत्रण सटीकता और तेज प्रतिक्रिया गति के लिए मोटर मापदंडों पर सटीक ऑटो ट्यूनिंग का समर्थन करना
- गतिशील, स्थैतिक और स्थैतिक+गतिशील ऑटो-ट्यूनिंग सहित मोटर ऑटो-ट्यूनिंग के व्यापक कार्य
- व्यापक मोटर नियंत्रण मोड
- वी/एफ नियंत्रण मोड
- ओपन-लूप वेक्टर कंट्रोल मोड (OLVC)
- बंद लूप वेक्टर नियंत्रण मोड (CLVC)
बड़ा आरंभिक टोक़
- ओपन-लूप वेक्टर कंट्रोल (OLVC): 0.5Hz पर 150%
- बंद लूप वेक्टर नियंत्रण (CLVC): 200% 0Hz पर
उच्च अधिभार क्षमता
- प्रकाश अधिभार क्षमताः 60 सेकंड के लिए नामित प्रकाश भार वर्तमान का 110%, 10 सेकंड के लिए नामित प्रकाश भार वर्तमान का 150%
- भारी अधिभार क्षमताः 60 सेकंड के लिए नामित भारी भार धारा का 150%, 10 सेकंड के लिए नामित भारी भार धारा का 180%
विविध कार्य
कीपैड
- मानक इन्वर्टरों के लिए, आंतरिक एलईडी कीपैड उपलब्ध हैं और बाहरी कीपैड समर्थित नहीं हैं।
- बाह्य एलईडी कीबोर्ड वैकल्पिक रूप से जोड़ा जा सकता है।
- मानक और वैकल्पिक दोनों कीपैड पैरामीटर डिबगिंग, ऑपरेशन स्टेट मॉनिटरिंग, स्टार्ट/स्टॉप कंट्रोल, पैरामीटर कॉपी आदि का समर्थन करते हैं।
विस्तार के विभिन्न कार्य
- वैकल्पिक विस्तार संचार कार्ड Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP और अन्य बस का समर्थन करते हैं
- संचार (SLOT1 विस्तार कार्ड स्लॉट) ।
- वैकल्पिक एन्कोडर विस्तार कार्ड (SLOT2 विस्तार कार्ड स्लॉट)
- वैकल्पिक IO टर्मिनल विस्तार कार्ड (SLOT1 विस्तार कार्ड स्लॉट, कृपया विवरण के लिए "वैकल्पिक सामान" देखें)
विश्वसनीय ब्रेक फंक्शन
- इन्वर्टर सीसी ब्रेकिंग का समर्थन करता है।
- 22 किलोवाट और उससे कम के मॉडल में एक मानक अंतर्निहित ब्रेकिंग यूनिट है जबकि 30 किलोवाट से 132 किलोवाट के मॉडल में एक वैकल्पिक है।
- ब्रेकिंग प्रतिरोधक जोड़ने से ब्रेक प्रदर्शन में सुधार होता है जबकि विद्युत स्थापना स्थान की बचत होती है और उपयोगकर्ता की विद्युत लागत कम होती है।
विभिन्न कार्यों का समर्थन करना
- समर्थन वी/एफ समर्थन वी/एफ आधा अलगाव और पूर्ण अलगाव मोड
- सहायक प्रक्रिया पीआईडी नियंत्रण जो निरंतर तापमान नियंत्रण, निरंतर दबाव नियंत्रण और तनाव नियंत्रण में लागू किया जा सकता है
- सीएलवीसी मोड में मोटर शून्य गति स्थिति लॉक प्राप्त करने के लिए समर्थन स्थिति लॉक
- फाइबर और वस्त्र उद्योगों में लागू किया जा सकता है जो wobble समारोह का समर्थन
- मोटर शोर को कम करने के लिए यादृच्छिक पीडब्ल्यूएम गहराई का समर्थन करना
- ओएलवीसी पर स्वचालित रूप से स्विच करने के लिए सिस्टम को ड्राइव करने के लिए एन्कोडर रिडंडेंसी ऑपरेशन मोड का समर्थन करना
- एन्कोडर दोषपूर्ण होने पर संचालन
त्वरित डिबगिंग के लिए समर्थन पृष्ठभूमि सॉफ्टवेयर
- निगरानी और पैरामीटर संपादन जैसे कार्यों का समर्थन करना
- घटना लॉग और गलती रिकॉर्ड का समर्थन करना
सामान्य प्रयोजन VFD वेक्टर आवृत्ति इन्वर्टर उत्पाद तकनीकी विनिर्देश
|
तकनीकी डेटा |
|||
|
परियोजनाएं |
विनिर्देश विवरण और तकनीकी डेटा |
|
|
|
पावर इनपुट/ |
इनपुट वोल्ट |
इनपुट वोल्टेजः 380V (-15%) से 480V (+10%) चरणः तीन चरण |
|
|
इनपुट पावर आवृत्ति |
50Hz/60Hz ± 5% |
|
|
|
इनपुट वोल्टेज असंतुलन |
≤ 3% |
|
|
|
आउटपुट वोल्टेज |
ओवी-इनपुट वोल्टेज |
|
|
|
आउटपुट आवृत्ति |
0~600 हर्ट्ज |
|
|
|
मोटर का प्रकार |
असिंक्रोनस मोटर |
|
|
|
मास्टर कंट्रोल प्रदर्शन |
नियंत्रण मोड |
V/F, OLVC ((ओपन-लूप वेक्टर कंट्रोल), CLVC ((क्लोज्ड-लूप वेक्टर कंट्रोल) |
|
|
गति सीमा |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
|
आरंभिक टोक़ |
OLVC: 150% ((0.5Hz), CLVC: 200% ((OHz) |
|
|
|
टॉर्क सटीकता |
वेक्टर नियंत्रण मोड में ≤±5% |
|
|
|
टोक़ लहर |
वेक्टर नियंत्रण मोड में ≤±5% |
|
|
|
गति स्थिरता |
OLVC, 0.2%; CLVC: 0.1% |
|
|
|
टोक़ प्रतिक्रिया |
≤5ms, वेक्टर नियंत्रण मोड में |
|
|
|
त्वरण/धीमी गति का समय |
0.0s~3200.0s; 0.0min~3200.0min |
|
|
|
टॉर्क वृद्धि |
0०% से ३०.०% |
|
|
|
अतिभार क्षमता |
जी मॉडलः 150% 1 मिनट/5 मिनट; 180% 10 सेकंड/5 मिनट; पी मॉडलः 110% 1 मिनट/5 मिनट; 150% 10 सेकंड/5 मिनट |
|
|
|
वी/एफ वक्र |
सीधी रेखा प्रकार, बहु-बिंदु प्रकार, V/F आधा अलगाव मोड, V/F पूर्ण अलगाव मोड |
|
|
|
इनपुट आवृत्ति संकल्प |
डिजिटल सेटिंगः 0.01Hz, एनालॉग सेटिंगः 0.01Hz |
|
|
|
त्वरण/धीमापन वक्र |
सीधी रेखा और एस-वक्र |
|
|
|
मुख्य कार्य |
सरल पीएलसी, बहु-गति नियंत्रण |
नियंत्रण टर्मिनलों के माध्यम से समर्थित 16 गति खंड |
|
|
स्वचालित वोल्टेज विनियमन (AVR) |
स्वचालित रूप से आउटपुट वोल्टेज स्थिर रखता है जब ग्रिड वोल्टेज एक निश्चित सीमा के भीतर भिन्न होता है |
|
|
|
स्थिर लंबाई नियंत्रण |
स्थिर लंबाई नियंत्रण |
|
|
|
अंतर्निहित पीआईडी |
आसानी से एक बंद-लूप नियंत्रण प्रणाली बनाता है |
|
|
|
बहु-मोटर स्विचिंग |
दो मोटरों को नियंत्रित करने के लिए मोटर मापदंडों के दो समूहों के बीच स्विच |
|
|
|
आभासी I/O |
आभासी DI/DO के आठ समूह सरल तार्किक नियंत्रण को सक्षम करते हैं |
|
|
|
ओवरवोल्टेज/ओवरकंट्रेंट स्टॉल कंट्रोल |
ऑपरेशन के दौरान स्वचालित करंट और वोल्टेज लिमिटेशन जो इनवर्टर को लगातार ओवरकंट्रेट या ओवरवोल्टेज के कारण ट्रिगर होने से रोकता है |
|
|
|
बिजली की विफलता के बाद पुनः आरंभ करें |
बिजली की विफलता और बहाली के बाद, इन्वर्टर स्वचालित रूप से चलने से पहले एक निर्धारित समय के लिए इंतजार करता है |
|
|
|
त्वरित धारा सीमित करना |
इन्वर्टर में लगातार ओवरकंट्रेंट के दोषों से बचाता है |
|
|
|
आवृत्ति सेटिंग विधि |
कीबोर्ड; टर्मिनल UP/DOWN; मल्टी-रेफरेंस; पल्स रेफरेंस; संचार |
|
|
|
इनपुट/आउटपुट पावर |
एनालॉग इनपुट टर्मिनल |
AI1; AI2: 0V~10V/ 0 (4) mA~20mA |
|
|
डिजिटल इनपुट टर्मिनल |
DI1-DI5, ऑप्टो-अलगाव के साथ 5 प्रोग्राम करने योग्य डिजिटल इनपुट टर्मिनल, दोनों के साथ संगत |
|
|
|
डिजिटल आउटपुट टर्मिनल |
ओपन-कलेक्टर आउटपुट; आउटपुट वोल्टेज रेंजः 0V ~ 24V; वर्तमान भार क्षमताः 50mA। |
|
|
|
एनालॉग आउटपुट टर्मिनल |
1-चैनल 0V ~ 10V/0(4) mA ~ 20mA |
|
|
|
रिले आउटपुट |
1-चैनल फॉर्म सी संपर्क, NO+NC |
|
|
|
संचार |
संचार प्रोटोकॉल |
Modbus RTU (मानक विन्यास); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (वैकल्पिक विन्यास) |
|
|
परिवेश |
ऊंचाई |
≤ 1000 मीटरः कोई भी रैंकिंग की आवश्यकता नहीं है |
|
|
परिवेश का तापमान |
-25°C++40°C (40~55 के बीच की अनुमति के साथ चलना) |
|
|
|
आर्द्रता |
15% ~ 95%, कोई संघनक नहीं |
|
|
|
कंपन |
3M3, IEC60721-3-3 |
|
|
|
भंडारण तापमान |
-40°C~+70°C |
|
|
|
स्थापना का स्थान |
सीधे सूर्य के प्रकाश के बिना, ज्वलनशील, संक्षारक गैसों, तरल पदार्थों और प्रवाहकीय पदार्थों से मुक्त |
|
|
|
वैकल्पिक सामान |
एन्कोडर कार्ड, संचार विस्तार कार्ड, आईओ विस्तार कार्ड |
|
|
|
सुरक्षा |
शॉर्ट सर्किट, ओवर करंट, ओवर लोड, ओवर वोल्टेज, अंडर वोल्टेज, फेज लॉस के खिलाफ सुरक्षा |
|
|
|
स्थापित करने की विधि |
कैबिनेट में स्थापित |
|
|
|
सुरक्षा रेटिंग |
IP20 |
|
|
|
शीतलन विधि |
वायु शीतलन |
|
|
सामान्य प्रयोजन VFD वेक्टर आवृत्ति इन्वर्टर उत्पादउत्पाद आवेदन
वस्त्र, कागज निर्माण, वस्तुओं को उठाने, प्लास्टिक, धातु उत्पादों, मुद्रण और पैकेजिंग, निर्माण सामग्री, इंजीनियरिंग मशीन और स्वचालित उत्पादन उपकरण।
|
HV350 उत्पाद चयन नामित वोल्टेजः तीन-चरण 380Vac (323V ~ 528V के ऑपरेटिंग वोल्टेज रेंज के लिए उपयुक्त) |
|||||
|
मॉडल |
भारी भार |
हल्का भार |
फ्रेम प्रकार |
||
|
नाममात्र शक्ति (किलोवाट) |
नामित आउटपुट करंट |
नामित शक्ति |
नामित आउटपुट करंट |
||
|
HV350-4T0.75G/1.5PB |
0.75 |
2.5 |
1.5 |
4.2 |
एफए |
|
HV350-4T1.5G/2.2PB |
1.5 |
4.2 |
2.2 |
5.8 |
|
|
HV350-4T2.2GB |
2.2 |
5.8 |
- |
- |
|
|
HV350-4T4G/5.5PB |
4 |
9.5 |
5.5 |
13 |
एफ.बी. |
|
HV350-4T5.5GB |
5.5 |
13 |
- |
- |
|
|
HV350-4T7.5G/11PB |
7.5 |
17 |
11 |
25 |
एफसी |
|
HV350-4T11GB |
11 |
25 |
- |
- |
|
|
HV350-4T15G/18PB |
15 |
32 |
18.5 |
38 |
एफडी |
|
HV350-4T18G/22PB |
18.5 |
38 |
22 |
46 |
|
|
HV350-4T22GB |
22 |
46 |
- |
- |
|
|
HV350-4T30G/37P ((B) |
30 |
60 |
37 |
75 |
FE |
|
HV350-4T37G/45P ((B) |
37 |
75 |
45 |
91 |
|
|
HV350-4T45G/55P ((B) |
45 |
91 |
55 |
125 |
|
|
HV350-4T55G/75P ((B) |
55 |
125 |
75 |
150 |
एफएफ |
|
HV350-4T75G/90P ((B) |
75 |
150 |
90 |
180 |
|
|
HV350-4T90G/110P ((B) |
90 |
180 |
110 |
210 |
FG |
|
HV350-4T110G/132P ((B) |
110 |
210 |
132 |
250 |
|
