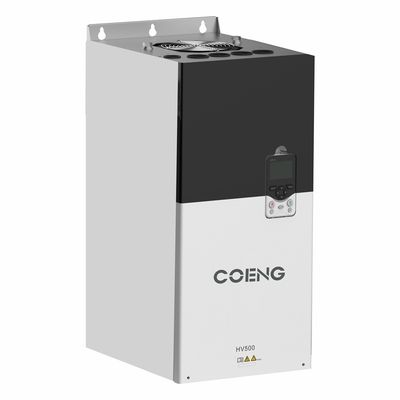

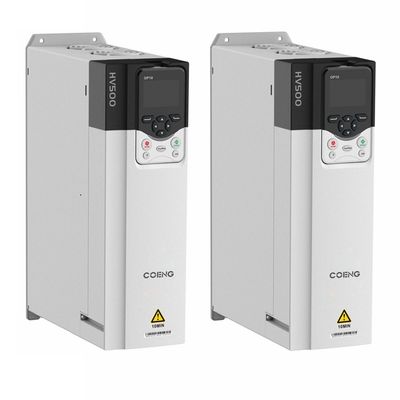

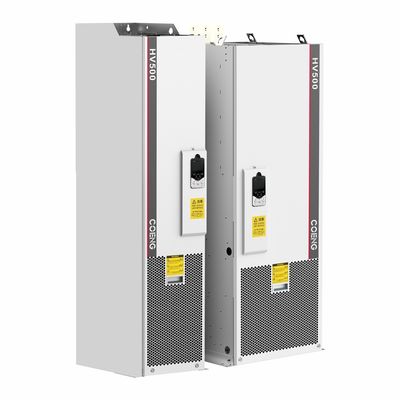

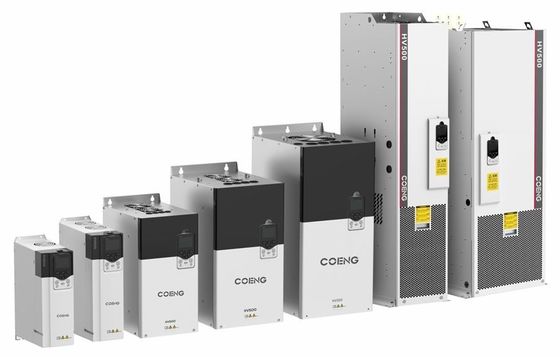

कम वोल्टेज इंजीनियरिंग सिंगल ड्राइव इन्वर्टर 2.2kW-560kW आउटपुट आवृत्ति 0~600Hz आउटपुट वोल्टेज 0V-इनपुट वोल्टेज

तकनीकी डेटा

परियोजनाएं

विनिर्देश विवरण और तकनीकी डेटा

पावर इनपुट/
आउटपुट

इनपुट वोल्ट

इनपुट वोल्टेजः 380V (-15%) से 480V (+10%) चरणः तीन चरण

इनपुट पावर आवृत्ति

50Hz/60Hz ± 5%

इनपुट वोल्टेज असंतुलन

≤ 3%

आउटपुट वोल्टेज

ओवी-इनपुट वोल्टेज

आउटपुट आवृत्ति

0~600 हर्ट्ज

मोटर का प्रकार

असिंक्रोनस मोटर

मास्टर कंट्रोल प्रदर्शन

नियंत्रण मोड

V/F, OLVC ((ओपन-लूप वेक्टर कंट्रोल), CLVC ((क्लोज्ड-लूप वेक्टर कंट्रोल)

गति सीमा

1:10 V/F; 1:100 OLVC; 1:1000 CLVC

आरंभिक टोक़

OLVC: 150% ((0.5Hz), CLVC: 200% ((OHz)

टॉर्क सटीकता

वेक्टर नियंत्रण मोड में ≤±5%

टोक़ लहर

वेक्टर नियंत्रण मोड में ≤±5%

गति स्थिरता

OLVC, 0.2%; CLVC: 0.1%

टोक़ प्रतिक्रिया

≤5ms, वेक्टर नियंत्रण मोड में

त्वरण/धीमी गति का समय

0.0s~3200.0s; 0.0min~3200.0min

टॉर्क वृद्धि

0०% से ३०.०%

अतिभार क्षमता

जी मॉडलः 150% 1 मिनट/5 मिनट; 180% 10 सेकंड/5 मिनट; पी मॉडलः 110% 1 मिनट/5 मिनट; 150% 10 सेकंड/5 मिनट

वी/एफ वक्र

सीधी रेखा प्रकार, बहु-बिंदु प्रकार, V/F आधा अलगाव मोड, V/F पूर्ण अलगाव मोड

इनपुट आवृत्ति संकल्प

डिजिटल सेटिंगः 0.01Hz, एनालॉग सेटिंगः 0.01Hz

त्वरण/धीमापन वक्र

सीधी रेखा और एस-वक्र

मुख्य कार्य

सरल पीएलसी, बहु-गति नियंत्रण

नियंत्रण टर्मिनलों के माध्यम से समर्थित 16 गति खंड

स्वचालित वोल्टेज विनियमन (AVR)

स्वचालित रूप से आउटपुट वोल्टेज स्थिर रखता है जब ग्रिड वोल्टेज एक निश्चित सीमा के भीतर भिन्न होता है

स्थिर लंबाई नियंत्रण

स्थिर लंबाई नियंत्रण

अंतर्निहित पीआईडी

आसानी से एक बंद-लूप नियंत्रण प्रणाली बनाता है

बहु-मोटर स्विचिंग

दो मोटरों को नियंत्रित करने के लिए मोटर मापदंडों के दो समूहों के बीच स्विच

आभासी I/O

आभासी DI/DO के आठ समूह सरल तार्किक नियंत्रण को सक्षम करते हैं

ओवरवोल्टेज/ओवरकंट्रेंट स्टॉल कंट्रोल

ऑपरेशन के दौरान स्वचालित करंट और वोल्टेज लिमिटेशन जो इनवर्टर को लगातार ओवरकंट्रेट या ओवरवोल्टेज के कारण ट्रिगर होने से रोकता है

बिजली की विफलता के बाद पुनः आरंभ करें

बिजली की विफलता और बहाली के बाद, इन्वर्टर स्वचालित रूप से चलने से पहले एक निर्धारित समय के लिए इंतजार करता है

त्वरित धारा सीमित करना

इन्वर्टर में लगातार ओवरकंट्रेंट के दोषों से बचाता है

आवृत्ति सेटिंग विधि

कीबोर्ड; टर्मिनल UP/DOWN; मल्टी-रेफरेंस; पल्स रेफरेंस; संचार

इनपुट/आउटपुट पावर

एनालॉग इनपुट टर्मिनल

AI1; AI2: 0V~10V/ 0 (4) mA~20mA

डिजिटल इनपुट टर्मिनल

DI1-DI5, ऑप्टो-अलगाव के साथ 5 प्रोग्राम करने योग्य डिजिटल इनपुट टर्मिनल, दोनों के साथ संगत
डूबने/सोर्सिंग इनपुट।
DI5 100kHz की अधिकतम इनपुट आवृत्ति के साथ उच्च गति वाले पल्स इनपुट का समर्थन करता है।

डिजिटल आउटपुट टर्मिनल

ओपन-कलेक्टर आउटपुट; आउटपुट वोल्टेज रेंजः 0V ~ 24V; वर्तमान भार क्षमताः 50mA।
DO1 100kHz की अधिकतम आउटपुट आवृत्ति के साथ उच्च गति पल्स आउटपुट का समर्थन करता है।

एनालॉग आउटपुट टर्मिनल

1-चैनल 0V ~ 10V/0(4) mA ~ 20mA

रिले आउटपुट

1-चैनल फॉर्म सी संपर्क, NO+NC

संचार

संचार प्रोटोकॉल

Modbus RTU (मानक विन्यास); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (वैकल्पिक विन्यास)

परिवेश
आवश्यकताएँ

ऊंचाई

≤ 1000 मीटरः कोई भी रैंकिंग की आवश्यकता नहीं है
1000 से 3000 मीटरः प्रति 100 मीटर में 1% की वृद्धि

परिवेश का तापमान

-25°C++40°C (40~55 के बीच की अनुमति के साथ चलना)

आर्द्रता

15% ~ 95%, कोई संघनक नहीं

कंपन

3M3, IEC60721-3-3

भंडारण तापमान

-40°C~+70°C

स्थापना का स्थान

सीधे सूर्य के प्रकाश के बिना, ज्वलनशील, संक्षारक गैसों, तरल पदार्थों और प्रवाहकीय पदार्थों से मुक्त
कण।

वैकल्पिक सामान

एन्कोडर कार्ड, संचार विस्तार कार्ड, आईओ विस्तार कार्ड

सुरक्षा

शॉर्ट सर्किट, ओवर करंट, ओवर लोड, ओवर वोल्टेज, अंडर वोल्टेज, फेज लॉस के खिलाफ सुरक्षा
अतितापमान, बाहरी दोष आदि।

स्थापित करने की विधि

कैबिनेट में स्थापित

सुरक्षा रेटिंग

IP20

शीतलन विधि

वायु शीतलन
