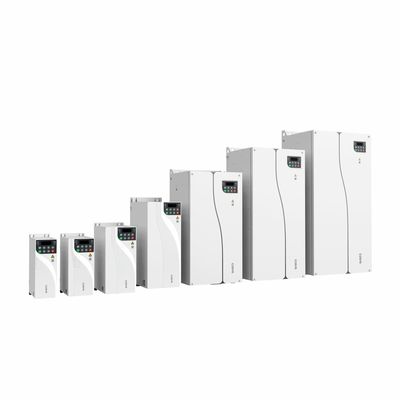

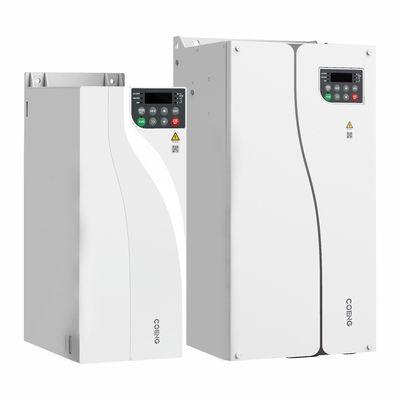

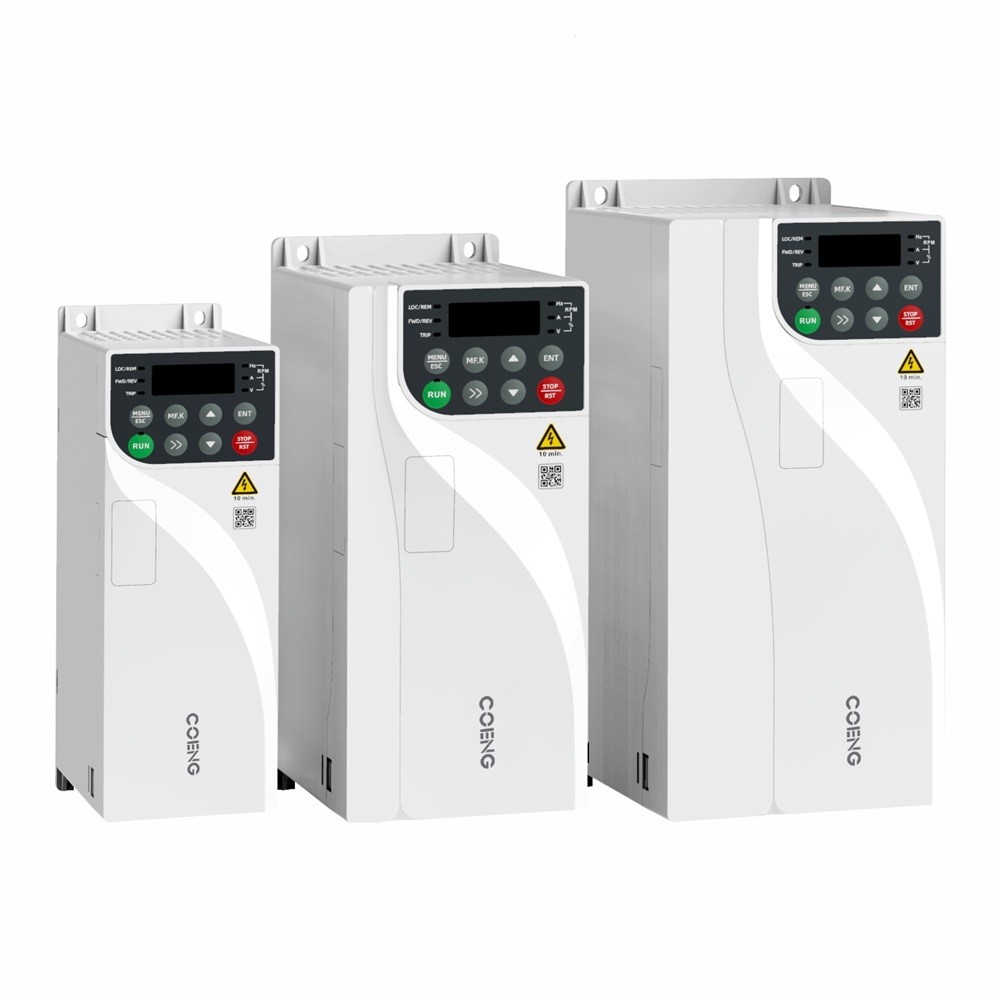

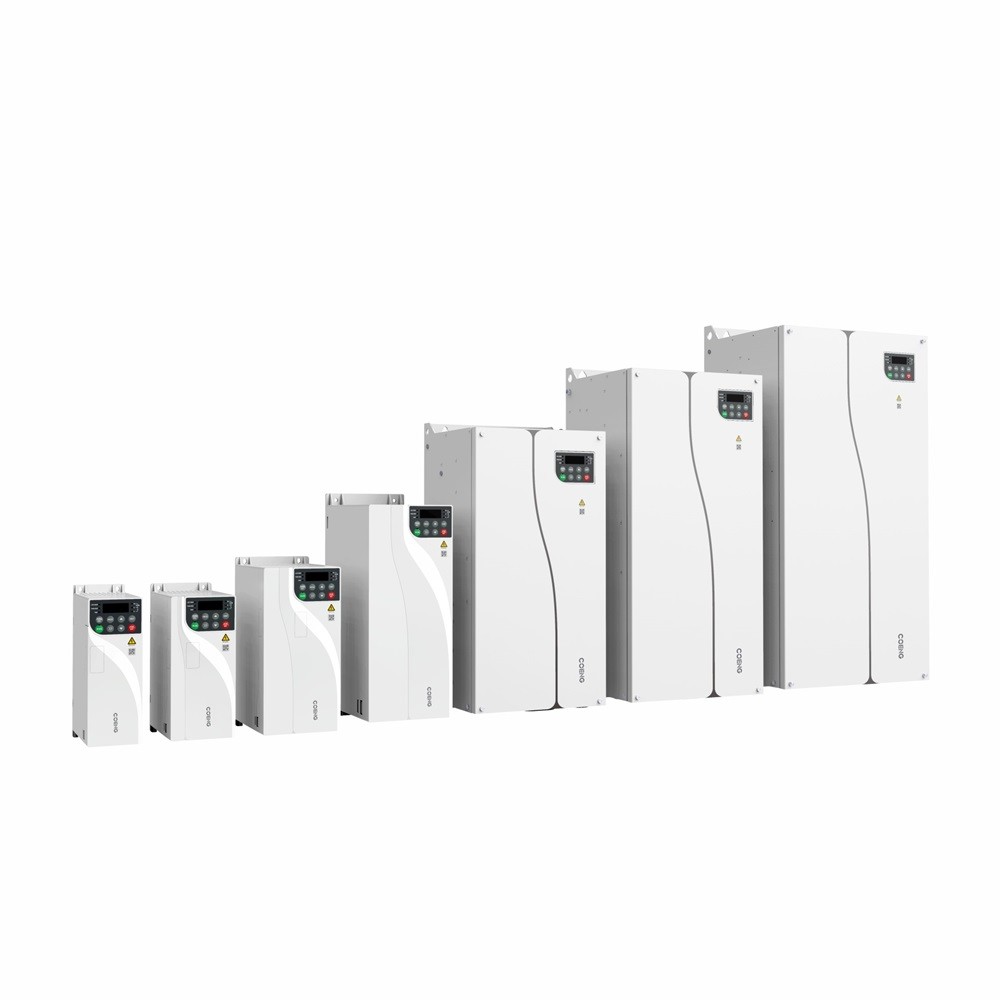

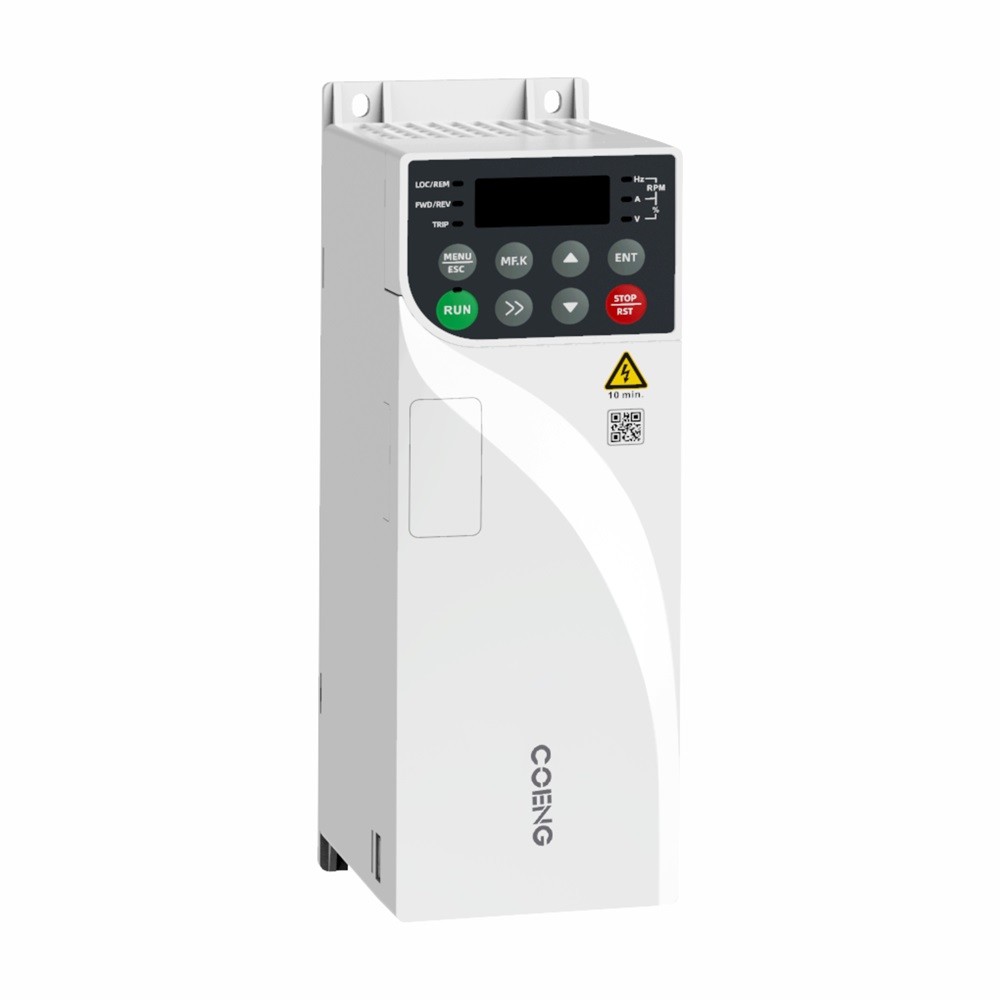

HV350 सीरीज सामान्य प्रयोजन इन्वर्टर 380V-480V इनपुट 0-600Hz आउटपुट आवृत्ति

  • HV350 Series General-Purpose Inverter 380V-480V Input 0-600Hz Output Frequency
  • HV350 Series General-Purpose Inverter 380V-480V Input 0-600Hz Output Frequency
  • HV350 Series General-Purpose Inverter 380V-480V Input 0-600Hz Output Frequency
  • HV350 Series General-Purpose Inverter 380V-480V Input 0-600Hz Output Frequency
उत्पत्ति के प्लेस चीन
ब्रांड नाम COENG
प्रमाणन CE
मॉडल संख्या एचवी350
न्यूनतम आदेश मात्रा 1
पैकेजिंग विवरण कार्टन, प्लाईवुड केस
प्रसव के समय 10-30 कार्य दिवस
भुगतान शर्तें एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता 20000 सेट/वर्ष

निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

वीचैट: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
इनपुट वोल्टेज इनपुट वोल्टेजः 380V (-15%) से 480V (+10%) चरणः तीन चरण इनपुट पावर आवृत्ति 50Hz/60Hz ± 5%
आउटपुट वोल्टेज 0V~इनपुट वोल्टेज आउटपुट आवृत्ति 0～600हर्ट्ज
मास्टर नियंत्रण मोटर प्रकार अतुल्यकालिक मोटर मास्टर नियंत्रण गति सीमा 1:10 वी/एफ; 1:100 ओएलवीसी; 1:1000 सीएलवीसी
मास्टर नियंत्रण मोड वी/एफ, ओएलवीसी (ओपन-लूप वेक्टर कंट्रोल), सीएलवीसी (क्लोज्ड-लूप वेक्टर कंट्रोल)
प्रमुखता देना

HV350 सीरीज के सामान्य प्रयोजन इन्वर्टर

,

0-600 हर्ट्ज सामान्य प्रयोजन इन्वर्टर

,

380V-480V सामान्य प्रयोजन इन्वर्टर
एक संदेश छोड़ें
उत्पाद विवरण

एचवी350 सीरीज इन्वर्टर हॉपविंड इलेक्ट्रिक द्वारा हाल ही में विकसित एक सामान्य-उद्देश्य वाले वेक्टर इन्वर्टर है। यह उन्नत ओपन-लूप नियंत्रण तकनीक को अपनाता है, जो असिंक्रोनस मोटर ड्राइव नियंत्रण का समर्थन करता है।प्रचुर मात्रा में सॉफ्टवेयर कार्यों के डिजाइन सिद्धांतों पर, बेहतर प्रदर्शन और उच्च विश्वसनीयता, इस इन्वर्टर में बेहतर विस्तार, अधिक संचार कार्य और आसान संचालन के साथ कम मात्रा है।



प्रदर्शनविशेषताएं



उच्च विश्वसनीयता

• अभिनव स्वतंत्र वायु नलिका,इंवर्टर को धूल और अन्य चीजों से बचाएं
• कुशल और सटीक थर्मल सिमुलेशन सॉफ्टवेयर लागू करना
• उन्नत थर्मल परीक्षण, सत्यापन प्रौद्योगिकी और उपकरणों को अपनाना
• पूर्ण भार और अधिभार परीक्षण की कठोर प्रक्रिया
• सभी उत्पाद जो काम से पहले उच्च तापमान भार वृद्ध परीक्षण से गुजरते हैं
• तीन-प्रूफ पेंट स्वचालित छिड़काव प्रक्रिया



उच्च अनुकूलन क्षमता



• व्यापक वोल्टेज रेंज,तीन चरण 380V ~ 480V
• अंतर्निहित सी3 फ़िल्टर
• सरल और उपयोगकर्ता के अनुकूल ईएमसी ग्राउंडिंग डिजाइन
• पारंपरिक मॉडल की तुलना में 40% कम मात्रा के साथ पुस्तक के आकार का डिजाइन
• कई इन्वर्टरों की साइड-बाय-साइड स्थापना का समर्थन करना



उत्कृष्ट प्रदर्शन



• तीन चरण असिंक्रोनस मोटर्स के ड्राइव नियंत्रण का समर्थन करना
• वी/एफ नियंत्रण, ओपन-लूप वेक्टर नियंत्रण का समर्थन करना
• गतिशील, स्थैतिक और स्थैतिक+गतिशील ऑटो-ट्यूनिंग सहित व्यापक मोटर ऑटो-ट्यूनिंग कार्य



विस्तार के विभिन्न कार्य



• वैकल्पिक I/O टर्मिनल विस्तार कार्ड
• प्रोफिबस-डीपी, प्रोफिनैट आईओ, कैनओपन, मॉडबस टीसीपी/आईपी, एथरकैट, एथरनेट/आईपी और अन्य बस संचार का समर्थन करें



उद्योग-विशिष्ट उपयोग में आसानी



• 22 किलोवाट और उससे कम के मॉडल मानक रूप से एक अंतर्निहित ब्रेक यूनिट से लैस हैं जबकि 30 किलोवाट से 560 किलोवाट के मॉडल एक वैकल्पिक के साथ लैस हैं
• निरंतर तापमान नियंत्रण, निरंतर दबाव नियंत्रण और तनाव नियंत्रण में लागू किया जा सकता है जो प्रक्रिया पीआईडी नियंत्रण का समर्थन
• फाइबर और कपड़ा उद्योगों में लागू किए जा सकने वाले डगमगाने के कार्य का समर्थन करना
• मोटर शोर को कम करने के लिए यादृच्छिक पीडब्ल्यूएम गहराई का समर्थन करना
• वी/एफ का समर्थन करना वी/एफ आधा अलगाव और पूर्ण अलगाव मोड का समर्थन करना



स्वायत्त त्वरित डिबगिंग



• त्वरित डिबगिंग के लिए बैकग्राउंड सॉफ्टवेयर का समर्थन
• घटना लॉग और गलती रिकॉर्ड का समर्थन करना



पद विनिर्देश विवरण और तकनीकी डेटा
इनपुट/आउटपुट पावर इनपुट वोल्ट इनपुट वोल्टेजः 380V (-15%) से 480V (+10%) चरणः तीन चरण
इनपुट पावर आवृत्ति 50Hz/60Hz ± 5%
इनपुट वोल्टेज असंतुलन ≤ 3%
आउटपुट वोल्टेज 0V~इनपुट वोल्टेज
आउटपुट आवृत्ति 0 ¢ 600 हर्ट्ज
मास्टर कंट्रोल प्रदर्शन मोटर का प्रकार असिंक्रोनस मोटर
नियंत्रण मोड वी/एफ, ओएलवीसी ((ओपन-लूप वेक्टर कंट्रोल)
गति सीमा 1100 वी/एफ; 1:200 ओएलवीसी
आरंभिक टोक़ OLVC: 150% ((0.25Hz)
टॉर्क सटीकता ± 5% (OLVC, 5 हर्ट्ज से ऊपर)
टोक़ लहर वेक्टर नियंत्रण मोड में ≤±5%
गति स्थिरता ओएलवीसी, 0.2%
टोक़ प्रतिक्रिया ≤5ms, वेक्टर नियंत्रण मोड में
त्वरण/धीमी गति का समय 0.0s~3200.0s; 0.0min~3200.0min
टॉर्क वृद्धि 0०% से ३०.०%
अतिभार क्षमता जी प्रकारः 150% 1 मिनट/5 मिनट; 180% 10 सेकंड/5 मिनट; पी प्रकारः 110% 1 मिनट/5 मिनट; 150% 10 सेकंड/5 मिनट
वी/एफ वक्र सीधी रेखा प्रकार, बहु-बिंदु प्रकार, V/F आधा अलगाव मोड, V/F पूर्ण अलगाव मोड
इनपुट आवृत्ति संकल्प डिजिटल सेटिंगः 0.01Hz, एनालॉग सेटिंगः अधिकतम आवृत्ति ×0.025%
मुख्य कार्य त्वरण/धीमापन वक्र सीधी रेखा और एस-वक्र
सरल पीएलसी, बहु-गति नियंत्रण नियंत्रण टर्मिनलों के माध्यम से समर्थित 16 गति खंड
स्वचालित वोल्टेज विनियमन (AVR) स्वचालित रूप से आउटपुट वोल्टेज स्थिर रखता है जब ग्रिड वोल्टेज एक निश्चित सीमा के भीतर भिन्न होता है
स्थिर लंबाई नियंत्रण दी गई लंबाई के साथ नियंत्रण
अंतर्निहित पीआईडी आसानी से एक बंद-लूप नियंत्रण प्रणाली बनाता है
बहु-मोटर स्विचिंग दो मोटरों को नियंत्रित करने के लिए मोटर मापदंडों के दो समूहों के बीच स्विच
आभासी I/O आभासी वीडीआई/वीडीओ के 8 समूह, डीआई के रूप में एआई के 3 समूह, जो सरल तार्किक नियंत्रण को सक्षम करते हैं
ओवरवोल्टेज/ओवरकंट्रेंट स्टॉल कंट्रोल ऑपरेशन के दौरान स्वचालित करंट और वोल्टेज लिमिटेशन जो इनवर्टर को लगातार ओवरकंट्रेट या ओवरवोल्टेज के कारण ट्रिगर होने से रोकता है
बिजली की विफलता के बाद पुनः आरंभ करें बिजली की विफलता और बहाली के बाद, इन्वर्टर स्वचालित रूप से चलने से पहले एक निर्धारित समय के लिए इंतजार करता है
त्वरित धारा सीमित करना इन्वर्टर में लगातार ओवरकंट्रेंट के दोषों से बचाता है
इनपुट/आउटपुट पावर आवृत्ति सेटिंग विधि कीपैड; टर्मिनल ऊपर/नीचे; बहु-संदर्भ; पल्स संदर्भ; संचार
एनालॉग इनपुट टर्मिनल AI1; AI2: 0V~10V/ 0 (4) mA~20mA
डिजिटल इनपुट टर्मिनल DI1-DI5, ऑप्टो-अलगाव के साथ 5 प्रोग्राम करने योग्य डिजिटल इनपुट टर्मिनल, दोनों के साथ संगत
डूबने/सोर्सिंग इनपुट।
DI5 100kHz की अधिकतम इनपुट आवृत्ति के साथ उच्च गति वाले पल्स इनपुट का समर्थन करता है।
डिजिटल आउटपुट टर्मिनल ओपन-कलेक्टर आउटपुट; आउटपुट वोल्टेज रेंजः 0V ~ 24V; वर्तमान भार क्षमताः 50mA।
DO1 100kHz की अधिकतम आउटपुट आवृत्ति के साथ उच्च गति पल्स आउटपुट का समर्थन करता है।
एनालॉग आउटपुट टर्मिनल 1-चैनल 0V ~ 10V/0(4) mA ~ 20mA
रिले आउटपुट 1-चैनल फॉर्म सी संपर्क, NO+NC
संचार संचार प्रोटोकॉल Modbus RTU (मानक विन्यास); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (वैकल्पिक विन्यास)
परिवेश की आवश्यकताएं ऊंचाई ≤ 1000 मीटरः कोई भी रैंकिंग की आवश्यकता नहीं है
1000~3000 मीटरः प्रति 100 मीटर में 1% की वृद्धि के साथ वर्तमान घटाना
परिवेश का तापमान -25°C++40°C (40~55 के बीच की अनुमति के साथ चलना)
आर्द्रता 15% ~ 95%, कोई संघनक नहीं
कंपन 3M3, IEC60721-3-3
भंडारण तापमान -40°C~+70°C
स्थापना का स्थान सीधे सूर्य के प्रकाश के बिना, ज्वलनशील, संक्षारक गैसों, तरल पदार्थों और प्रवाहकीय कणों से मुक्त।
वैकल्पिक सामान संचार विस्तार कार्ड, I/O टर्मिनल विस्तार कार्ड
सुरक्षा शॉर्ट सर्किट, ओवर करंट, ओवर लोड, ओवर वोल्टेज, अंडर वोल्टेज, फेज लॉस, ओवरटेम्परेचर, बाहरी दोष आदि से सुरक्षा।
स्थापित करने की विधि कैबिनेट में स्थापित
सुरक्षा रेटिंग IP20
शीतलन विधि वायु शीतलन




HV350 उत्पाद चयन नामित वोल्टेजः तीन-चरण 380Vac (323V ~ 528V के ऑपरेटिंग वोल्टेज रेंज के लिए उपयुक्त)

मॉडल

भारी भार

हल्का भार

फ्रेम प्रकार

नाममात्र शक्ति (किलोवाट)

नामित आउटपुट करंट

नामित शक्ति
(किलोवाट)

नामित आउटपुट करंट
(A)

HV350-4T0.75G/1.5PB

0.75

2.5

1.5

4.2

एफए

HV350-4T1.5G/2.2PB

1.5

4.2

2.2

5.8

HV350-4T2.2GB

2.2

5.8

-

-

HV350-4T4G/5.5PB

4

9.5

5.5

13

एफ.बी.

HV350-4T5.5GB

5.5

13

-

-

HV350-4T7.5G/11PB

7.5

17

11

25

एफसी

HV350-4T11GB

11

25

-

-

HV350-4T15G/18PB

15

32

18.5

38

एफडी

HV350-4T18G/22PB

18.5

38

22

46

HV350-4T22GB

22

46

-

-

HV350-4T30G/37P ((B)

30

60

37

75

FE

HV350-4T37G/45P ((B)

37

75

45

91

HV350-4T45G/55P ((B)

45

91

55

125

HV350-4T55G/75P ((B)

55

125

75

150

एफएफ

HV350-4T75G/90P ((B)

75

150

90

180

HV350-4T90G/110P ((B)

90

180

110

210

FG

HV350-4T110G/132P ((B)

110

210

132

250



HV350 सीरीज सामान्य प्रयोजन इन्वर्टर 380V-480V इनपुट 0-600Hz आउटपुट आवृत्ति 0

HV350 सीरीज सामान्य प्रयोजन इन्वर्टर 380V-480V इनपुट 0-600Hz आउटपुट आवृत्ति 1
