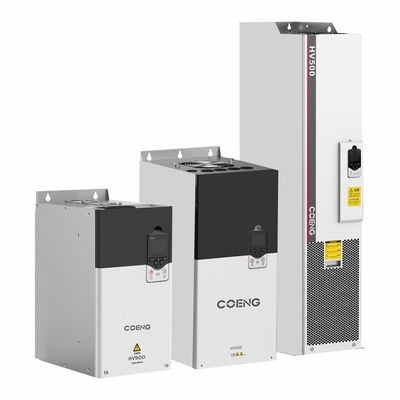

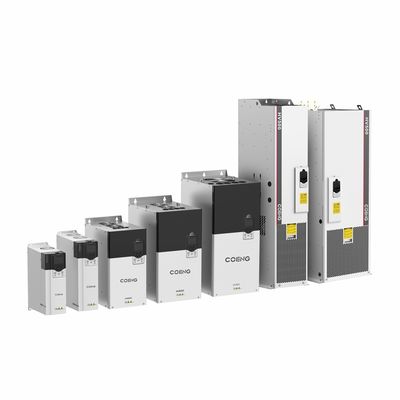

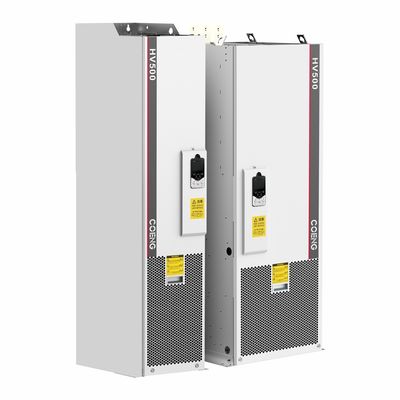

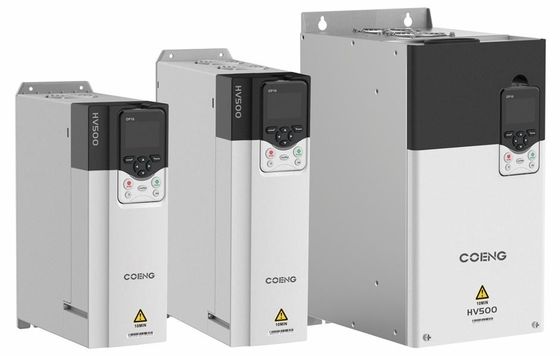

एलसीडी पैनल कम वोल्टेज वीएफडी 24 वी डीसी इनपुट पावर समर्थित 2.2kw 560kw 380V 690V
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | COENG |
| प्रमाणन | CE, IEC |
| मॉडल संख्या | एचवी500-8 |
| न्यूनतम आदेश मात्रा | 1 |
| पैकेजिंग विवरण | लकड़ी का मामला |
| प्रसव के समय | 10-30 कार्य दिवस |
| भुगतान शर्तें | एल/सी, टी/टी |
| आपूर्ति की क्षमता | 20000 सेट/वर्ष |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मोटर प्रकार | एसिंक्रोनस मोटर, सिंक्रोनस मोटर | नियंत्रण विधि | वी/एफ, ओएलवीसी (ओपन-लूप वेक्टर कंट्रोल), सीएलवीसी (क्लोज-लूप वेक्टर कंट्रोल) |
|---|---|---|---|
| त्वरण और मंदी का समय | 0.0s~3200.0s, 0.0min~3200.0min | टॉर्क प्रारंभ करें | वीएफ: 100% (0.5Hz), ओएलवीसी: 150% (0.5Hz), सीएलवीसी: 180% (0Hz) |
| गति विनियमन परिशुद्धता | ओएलवीसी 0.2%, सीएलवीसी 0.01% | ओईएम | हाँ |
| आउटपुट यूआउट | 0V-इनपुट यूआईएन | आउटपुट आवृत्ति | 0हर्ट्ज~500हर्ट्ज |
| प्रमुखता देना | एलसीडी पैनल कम वोल्टेज वीएफडी,24 वी डीसी इनपुट लो वोल्टेज वीएफडी,कम वोल्टेज VFD 2.2kw |
||
उत्पाद विवरण
प्रदर्शन विशेषताएं
बैक-एंड त्वरित डिबगिंग सॉफ्टवेयर
शक्तिशाली और उपयोग में आसान, पैरामीटर सेटिंग, वास्तविक समय ऑसिलोस्कोप, गलती रिकॉर्डिंग, घटना रिकॉर्डिंग आदि जैसे कार्यों के साथ।
उत्कृष्ट प्रदर्शन
शून्य गति पर निलंबन;
मोर्टार प्रतिक्रिया 1-3ms;
अत्यंत कम गतिशील वेग में गिरावट और गतिशील वेग में गिरावट के समकक्ष;
उत्कृष्ट मजबूती;
सटीक ऑफलाइन/ऑनलाइन मोटर मॉडल पहचान।
विभिन्न जरूरतों को पूरा किया
उपयोगकर्ता अनुभव को बेहतर बनाने के लिए मानक एलसीडी पैनल;
मास्टर-स्लेव कंट्रोल फ़ंक्शन;
विस्तार योग्य संचार कार्ड, एन्कोडिंग डिस्क कार्ड, वोल्टेज डिटेक्शन कार्ड
उपयोग में आसानी
बाहरी 24V सीसी इनपुट पावर समर्थित;
स्थापना नियंत्रण को बचाने के लिए एक अंतर्निहित ब्रेक इकाई संभव है;
सहज साइड-बाय-साइड स्थापना का समर्थन करने के लिए पुस्तक शैली डिजाइन।
सार्वभौमिकता
RoHS निर्देशों के अनुरूप कई अंतरराष्ट्रीय मानक प्रमाणन पारित;
वी/एफ, ओएलवीसी और सीएलवीसी नियंत्रण समर्थित है;
कई संचार प्रोटोकॉल समर्थित;
असिंक्रोनस और स्थायी चुंबक सिंक्रोनस मोटर्स समर्थित
स्थायित्व
यांत्रिक कंपन स्तर 3M3;
स्वतंत्र वायु नलिका डिजाइन;
अनुरूप कोटिंग स्वचालित छिड़काव;
उत्पाद सुरक्षा के अनुप्रयोग को सुविधाजनक बनाने के लिए निर्मित गतिशील जंक्शन तापमान मॉडल।
मुख्य मापदंड
| मॉडल | HV500 कम वोल्टेज इंजीनियरिंग एकल ड्राइव इन्वर्टर | |
| iइनपुट/आउटपुट शक्ति |
इनपुट Uin | 200V (-15%) ~ 240V (+10%) 3फेज, 380V (-15%) ~ 480V (+10%) 3फेज, |
| 500V (-15%) ~ 690V (+10%) 3फेज | ||
| इनपुट आवृत्ति | 50Hz/60Hz±5% | |
| यूइन की असंतुलन की डिग्री | ≤ 3% | |
| आउटपुट UOut | 0V~इनपुट Uin | |
| आउटपुट आवृत्ति | 0 हर्ट्ज से 500 हर्ट्ज | |
| पावर रेंज | 2.2kW~560kW | |
| नियंत्रण प्रदर्शन |
मोटर प्रकार | असिंक्रोन / सिंक्रोन |
| नियंत्रण विधि | वी/एफ, ओएलवीसी (ओपन-लूप वेक्टर कंट्रोल), सीएलवीसी (क्लोज-लूप वेक्टर कंट्रोल) | |
| गति विनियमन की सीमा | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| प्रारंभ टोक़ | VF: 100% (0.5Hz), OLVC: 150% (0.5Hz), CLVC: 180% (0Hz) | |
| टोक़ सटीकता | ≤ 5%, वेक्टर नियंत्रण | |
| टॉर्क पल्सशन | ≤ 5%, वेक्टर नियंत्रण | |
| गति विनियमन की सटीकता | OLVC 0.2%, CLVC 0.01% | |
| टोक़ प्रतिक्रिया | <5ms, वेक्टर नियंत्रण | |
| गतिशील गति में कमी | OLVC <0.5%*s, CLVC <0.3%*s | |
| त्वरण और मंदी का समय | 0.0s~3200.0s, 0.0min~3200.0min | |
| टॉर्क लिफ्टिंग | 0०% से ३०.०% | |
| अतिभार | भारी भार आवेदन 150% 1 मिनट/5 मिनट, हल्के भार आवेदन 110% 1 मिनट/5 मिनट | |
| वी/एफ वक्र | कई तरीके: रैखिक वी/एफ वक्र, 5 प्रकार के टोक़ में कमी के लिए विशेषता वक्र मोड (2.0 शक्ति, 1.8 शक्ति, 1.6 शक्ति, 1.4 शक्ति, 1.2 शक्ति), उपयोगकर्ता द्वारा परिभाषित वीएफ वक्र | |
| इनपुट आवृत्ति सटीकता | डिजिटल: 0.01 हर्ट्ज, एनालॉग: 0.01 हर्ट्ज | |
| नियंत्रण प्रदर्शन |
त्वरण और विलंबता वक्र | सीधी, एस वक्र |
| बहु गति-चरण संचालन | 16-गति चरण नियंत्रण टर्मिनलों के माध्यम से संचालन | |
| स्वचालित वोल्टेज समायोजन (AVR) | आउटपुट वोल्टेज स्थिर स्वचालित रूप से जब ग्रिड वोल्टेज एक निश्चित सीमा के भीतर बदल जाता है रखने | |
| निश्चित लंबाई | सेट और फिक्स्ड लंबाई नियंत्रण | |
| अंतर्निहित पीआईडी | यह आसानी से बनाया जा सकता है बंद लूप नियंत्रण प्रणाली | |
| संवर्धन कार्य | मुक्त कार्य ब्लॉक | |
| iइनपुट/आउटपुट | आवृत्ति सेट करें | कीबोएड, अप/डाउन टर्मिनल, मल्टीपल स्पीड-स्टेप ऑपरेशन, टर्मिनल पल्सशन, कॉम |
| शक्ति | ||
| एनालॉग इनपुट टर्मिनल | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| डिजिटल इनपुट टर्मिनल | DI1-DI6, 6 प्रोग्राम करने योग्य डिजिटल इनपुट टर्मिनल, ऑप्टोकपलर अलगाव, ड्रेन/स्रोत इनपुट के साथ संगत | |
| डिजिटल इनपुट/आउटपुट टर्मिनल | DIO1: फास्ट पल्स आउटपुट, सामान्य इनपुट/आउटपुट; DIO2: फास्ट पल्स इनपुट, सामान्य इनपुट/आउटपुट | |
| एनालॉग आउटपुट टर्मिनल | 2 स्ट्रिंग्स 0V~10V/0 (4) mA~20mA | |
| रिले आउटपुट | 2स्ट्रिंग्स संपर्क प्रकार फॉर्म सी | |
| मोटर तापमान का पता लगाना | समर्थन PT100/PT1000/KTY84 | |
| एसटीओ इंटरफेस | SIL3/PLe सुरक्षित टोक़ बंद करने की कार्यक्षमता | |
| कॉम | कॉम प्रोटोकॉल | Modbus RTU (मानक), Profibus,CANopen,profinet,Devicenet,ControlNet |
| प्रोफाइननेट,डिवाइसनेट,कंट्रोलनेट | ||
| t | ||
| पर्यावरण | ऊंचाई | 2000 मीटर की ऊंचाई के भीतर, 2000 मीटर से 4000 मीटर के भीतर, प्रत्येक 100 मीटर उठाने के लिए, 1% (वर्तमान) को कम करने के लिए। |
| ऑपरेशन तापमान | -25°C~+40°C (40°C~55°C) | |
| आर्द्रता | 15%~95%, बिना संघनक के | |
| कंपन | 3M3, IEC60721-3-3 | |
| भंडारण तापमान | -40°C~+70°C | |
| ऑपरेशन का स्थान | घर के अंदर, प्रत्यक्ष सूर्य के प्रकाश के बिना, कोई ज्वलनशील, संक्षारक गैस, तरल पदार्थ और प्रवाहकीय कण नहीं | |
| सहायक उपकरण | एन्कोडिंग कार्ड, संचार विस्तार कार्ड, वोल्टेज डिटेक्शन कार्ड | |
| सुरक्षा कार्य | शॉर्ट सर्किट, ओवर करंट, ओवर लोड, ओवर वोल्टेज, अंडर वोल्टेज, फेज लॉस, ओवर टेम्परेचर, एक्सटर्नल फॉल्ट आदि | |
| दक्षता | 5.5kW~22kW: ≥93%; 30kW से ऊपरः ≥95% | |
| स्थापित करने की विधि | कैबिनेट | |
| सुरक्षा की डिग्री | IP20 | |
| शीतलन | मजबूर हवा ठंडा | |
