कठोर वातावरण के लिए IP20 VFD -25°C से 55°C ऑपरेशन और उच्च ऊंचाई अनुकूलन आर्द्रता 15%-95%

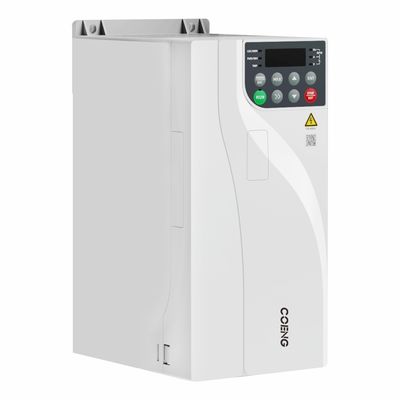

HV610 क्रेन विशिष्ट VFD आवृत्ति कनवर्टर चर आवृत्ति क्रेन के लिए

उत्पाद वर्णन
HV610 श्रृंखला आवृत्ति कनवर्टर एक विशेष आवृत्ति कनवर्टर है जो लिफ्टिंग उद्योग के लिए विकसित किया गया है। लिफ्टिंग उद्योग में ग्राहकों की आवेदन की जरूरतों को बेहतर ढंग से पूरा करने के लिए, हमारे उत्पाद अनुप्रयोगों को उठाने के परिप्रेक्ष्य पर आधारित हैं और एंटी-वे-एंटी -वे कंट्रोल और एंटी-लोसिंग प्रोटेक्शन को एकीकृत करते हैं। , स्लाइडिंग हुक प्रोटेक्शन, ब्रेक कंट्रोल, मंदी की सीमा, लोड और गति, मैक्रो पैरामीटर और अन्य विशेष कार्यों को एक में एकीकृत किया गया है, जो उठाने वाले उपकरणों के विश्वसनीय, कुशल, सुरक्षित और स्थिर संचालन को पूरी तरह से सुनिश्चित करता है।

HV610 श्रृंखला आवृत्ति कन्वर्टर्स का उपयोग व्यापक रूप से क्रेन, कास्टिंग क्रेन, स्टील कॉइल क्रेन, इलेक्ट्रिक होइस्ट्स, ग्रैब मशीन, सामान्य क्रेन, पोर्ट क्रेन, ब्रिज क्रेन, टॉवर क्रेन, खनन मशीनरी, तेल ड्रिलिंग रिग्स और अन्य लिफ्टिंग प्रकार के भार में किया जा सकता है।

उत्पाद की विशेषताएँ
विशेषज्ञता विशेषताओं
विरोधी नियंत्रण नियंत्रण
· अपनी चल रही गति को नियंत्रित करके स्प्रेडर के स्विंग कोण को नियंत्रित करें, जिससे स्प्रेडर के स्विंग को दबाएं और चिकनी नियंत्रण और कुशल संचालन प्राप्त होता है।
लोड और गति
· वर्तमान लोड परिवर्तनों के अनुसार वास्तविक समय में उपकरण संचालन गति को समायोजित करें, दक्षता और सुरक्षा को ध्यान में रखते हुए, ताकि उपकरण सर्वोत्तम काम करने की स्थिति में काम कर सकें
स्लाइड हुक संरक्षण
ब्रेकिंग प्रक्रिया के दौरान स्लाइडिंग हुक का पता लगाया जाता है, और दुर्घटनाओं को रोकने के लिए होवर करने के लिए मोटर आउटपुट को नियंत्रित करके स्लाइडिंग हुक को संरक्षित किया जाता है।
मंदी की सीमा
· सरल स्थिति को मंदी की सीमा और रोक सीमा के सहयोग के माध्यम से प्राप्त किया जाता है, ताकि नियंत्रण वस्तु पूर्व निर्धारित क्षेत्र में रुक जाए
रोधी रस्सी संरक्षण
· जब ऊपर जाते हैं, तो यह एक निश्चित गति से चलता है और पता लगाता है कि भारी वस्तु का उल्लेख किया गया है या नहीं। यह पता लगाता है कि क्या भारी वस्तु का उल्लेख किया गया है और फिर धीरे -धीरे तेजी से बढ़ने के लिए तेज हो जाता है।
ऑपरेटिंग लीवर शून्य वापसी का पता लगाना
· जब बिजली पावर करते हैं, तो ऑपरेटिंग लीवर की स्थिति की जानकारी को यह चुनने के लिए आंका जा सकता है कि क्या चल रहे कमांड को स्वीकार करने के लिए रनिंग कमांड को स्वीकार किया जाए ताकि पावरिंग के बाद प्रारंभिक तात्कालिक ऑपरेशन के कारण खतरे से बचा जा सके।
मैक्रो पैरामीटर
· संबंधित लिफ्टिंग तंत्र को उठाने के पैरामीटर मैक्रो सेटिंग वैल्यू के अनुसार चुना जा सकता है, जैसे कि 0: लिफ्टिंग मैकेनिज्म, 1: ट्रांसलेशन मैकेनिज्म
ब्रेक कंट्रोल
· जब इन्वर्टर शुरू होता है और रुक जाता है, तो रोलिंग से बचने के लिए ब्रेक को आवृत्ति और वर्तमान का पता लगाने से नियंत्रित किया जाता है, जिससे सिस्टम प्रदर्शन, सुरक्षा और स्थिरता में सुधार होता है।

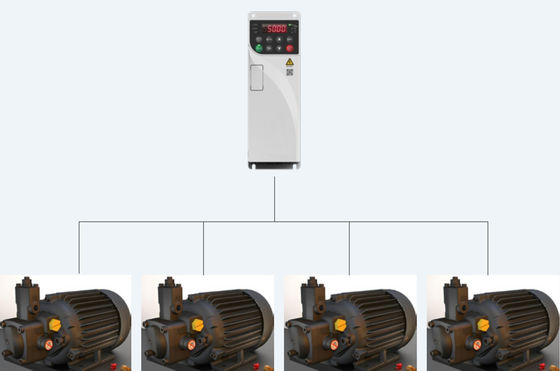

एकाधिक मोटर स्विचिंग
· आंतरिक रूप से मोटर मापदंडों के 4 सेट का समर्थन करता है, और कमांड स्विचिंग के माध्यम से 4 अलग -अलग मोटर्स को चला सकता है

उच्च विश्वसनीयता

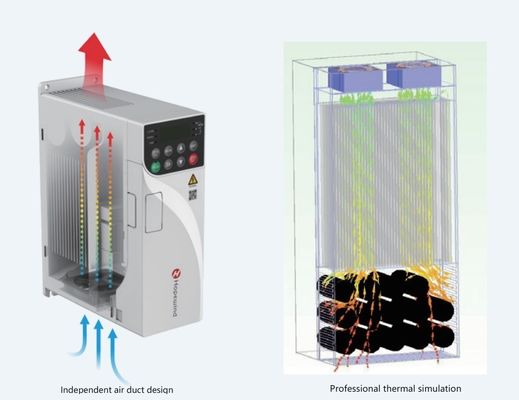

नवीन स्वतंत्र वायु वाहिनी डिजाइन
· पूरी मशीन में एक स्वतंत्र एयर डक्ट डिज़ाइन होता है, और संवेदनशील घटक एयर डक्ट से अलग होते हैं, जो पर्यावरण के लिए उत्पाद की अनुकूलनशीलता में बहुत सुधार करता है।
· प्रभावी रूप से धूल और अशुद्धियों को इन्वर्टर के अंदर में प्रवेश करने से रोकें और विद्युत लघु सर्किट, घटक क्षति, आदि के कारण होने वाली विफलताओं से बचें।
थर्मल डिजाइन अवधारणाएं और पेशेवर थर्मल सिमुलेशन विश्लेषण
· पूरी मशीन की थर्मल विश्वसनीयता सुनिश्चित करने के लिए कुशल और सटीक थर्मल सिमुलेशन प्लेटफ़ॉर्म सॉफ्टवेयर को अपनाएं
· उन्नत थर्मल परीक्षण और सत्यापन प्रौद्योगिकियां और उपकरण प्रभावी रूप से थर्मल डिजाइन के सैद्धांतिक परिणामों का परीक्षण करते हैं
कठोर पूरे मशीन तापमान वृद्धि परीक्षण
· कठोर पूर्ण लोड और अधिभार सत्यापन परीक्षण प्रक्रियाओं, साथ ही प्रमुख घटकों के लिए सख्त तापमान वृद्धि स्वीकृति मानकों, चरम लोड स्थितियों के तहत दीर्घकालिक विश्वसनीय संचालन को पूरा करने के लिए
· सभी उत्पाद कारखाने को छोड़ने से पहले उच्च तापमान वाले लोड उम्र बढ़ने से गुजरते हैं, प्रभावी रूप से अवरोधन उपकरणों की बिखरी हुई विफलताओं को रोकते हैं और कारखाने को छोड़ने से पहले उत्पाद की गुणवत्ता सुनिश्चित करते हैं।
अनुरूप विरोधी पेंट की स्वचालित छिड़काव प्रक्रिया
· अनुरूप एंटी-पेंट की स्वचालित छिड़काव प्रक्रिया का उपयोग करते हुए, विभिन्न छिड़काव रणनीतियों को विभिन्न सर्किट बोर्डों के अनुसार डिज़ाइन किया जा सकता है, प्रभावी रूप से सर्किट बोर्ड छिड़काव की एकरूपता और उत्पाद बैचों की स्थिरता सुनिश्चित करता है

उच्च अनुकूलनशीलता
वाइड वोल्टेज रेंज डिजाइन
· रेटेड वोल्टेज: तीन-चरण 380V ～ 480V
· इनपुट पावर फ़्रीक्वेंसी: (50Hz/60Hz) ± 5%
· स्वीकार्य वोल्टेज उतार -चढ़ाव सीमा: -15%VAC ～+10%VAC
थोड़ा बाहरी हस्तक्षेप
· अंतर्निहित C3 फ़िल्टर ऑपरेशन के दौरान इन्वर्टर द्वारा उत्पन्न उच्च-आवृत्ति वाले हार्मोनिक्स को प्रभावी ढंग से दबा सकता है।यूरोपीय संघ EN61800-3 मानक
· सरल और मैत्रीपूर्ण ईएमसी ग्राउंड-ब्रेकिंग डिज़ाइन प्रभावी रूप से ग्राउंड रिसाव करंट को कम कर सकता है
संरचना -अभिक्रिया
· बुक-टाइप डिज़ाइन, पारंपरिक मॉडल की तुलना में मात्रा को लगभग 40% कम करना
· पूरी मशीन की साइड-बाय-साइड इंस्टॉलेशन का एहसास कर सकते हैं

उत्कृष्ट प्रदर्शन
व्यापक मोटर ड्राइव प्रौद्योगिकी
· तीन-चरण एसिंक्रोनस मोटर्स और स्थायी चुंबक सिंक्रोनस मोटर्स का समर्थन ड्राइव नियंत्रण
· समर्थन v/f नियंत्रण, ओपन-लूप वेक्टर, बंद-लूप वेक्टर नियंत्रण
· समर्थन गति और टॉर्क मोड नियंत्रण
· समर्थन गति ट्रैकिंग फ़ंक्शन, छोटा प्रभाव वर्तमान
सटीक मोटर स्व-शिक्षण समारोह
· मोटर पैरामीटर सेल्फ-लर्निंग, ऑपरेशन और डिबगिंग की सुविधा और नियंत्रण सटीकता और प्रतिक्रिया की गति में सुधार कर सकते हैं।
· व्यापक और समृद्ध स्व-लर्निंग फ़ंक्शन, जिसमें विभिन्न प्रकार के मोटर स्व-लर्निंग फ़ंक्शन (डायनामिक, स्टेटिक, स्टेटिक + डायनेमिक) शामिल हैं
डायनेमिक सेल्फ-लर्निंग: लोड सेल्फ-लर्निंग को डिस्कनेक्ट किया जाना चाहिए, उच्च नियंत्रण सटीकता आवश्यकताओं के साथ अवसरों के लिए उपयुक्त।
स्टेटिक सेल्फ-लर्निंग: यह उन स्थितियों के लिए उपयुक्त है जहां उपकरण स्थापित होने के बाद गतिशील सेल्फ-लर्निंग से बचने के लिए मोटर को लोड से अलग नहीं किया जा सकता है।
व्यापक मोटर नियंत्रण मोड
· वी/एफ नियंत्रण मोड
· लूप वेक्टर (OLVC) नियंत्रण मोड खोलें
· बंद लूप वेक्टर (CLVC) नियंत्रण मोड
बड़े शुरुआती टोक़
· ओपन लूप वेक्टर (OLVC): 0.5Hz/150%
· बंद लूप वेक्टर (CLVC): 0Hz/200%
उच्च अधिभार क्षमता
· अधिभार क्षमता: 60 के दशक के लिए 150% रेटेड वर्तमान, 10s के लिए 180% रेटेड वर्तमान

सुविधाजनक डिजाइन
प्रचालन कीबोर्ड
· 110kW और नीचे की मानक मशीनें एक अंतर्निहित एलईडी कीबोर्ड के साथ भेज दी गई हैं और बाहरी वायरिंग का समर्थन नहीं करते हैं। 132kW और इसके बाद के संस्करण की मानक मशीनों को एक अंतर्निहित एलईडी कीबोर्ड के साथ भेज दिया जाता है जो बाहरी वायरिंग का समर्थन करता है।
· 110kW और नीचे कीबोर्ड बाहरी इनपुट को एक स्वतंत्र एलईडी कीबोर्ड से लैस किया जा सकता है
· ऑपरेशन कीबोर्ड में डिबगिंग पैरामीटर, ऑपरेटिंग स्टेटस की निगरानी, ​​स्टार्ट एंड स्टॉप कंट्रोल और कॉपी करने जैसे फ़ंक्शन हैं।
विभिन्न विस्तारित कार्य
· वैकल्पिक विस्तार संचार कार्ड PROFIBUS-DP, PROFINET IO, Canopen, Modbus TCP/IP, Ethercat, Eternet/IP और अन्य बस संचार (SLOT1 विस्तार कार्ड स्लॉट) का समर्थन करता है।
· विभिन्न प्रकार के कोड प्लेट इंटरफ़ेस कार्ड के लिए वैकल्पिक समर्थन (स्लॉट 2 विस्तार कार्ड स्लॉट)
· I/O टर्मिनल विस्तार कार्ड के लिए वैकल्पिक समर्थन (SLOT1 विस्तार कार्ड स्लॉट, विवरण के लिए "वैकल्पिक सामान" टर्मिनल विवरण देखें)
नोट: वैकल्पिक I/O टर्मिनल विस्तार कार्ड और संचार विस्तार कार्ड एक ही विस्तार कार्ड स्लॉट में हैं, और उन्हें एक ही समय में स्थापित और उपयोग नहीं किया जा सकता है।
विभिन्न अनुप्रयोग कार्यों का समर्थन करें
· जब आवृत्ति कनवर्टर शुरू होता है और रुक जाता है, तो मोटर होल्डिंग ब्रेक को नियंत्रित किया जा सकता है
· मल्टी-स्पीड कंट्रोल फ़ंक्शन, कंट्रोल टर्मिनलों के माध्यम से 16-स्पीड ऑपरेशन को साकार करना
· शून्य सर्वो फ़ंक्शन, मोटर CLVC मोड में शून्य-स्पीड स्थिति लॉकिंग प्राप्त कर सकता है
· यादृच्छिक पीडब्लूएम गहराई मोटर के कठोर शोर में सुधार कर सकता है
· एनकोडर निरर्थक ऑपरेशन मोड, जो एनकोडर विफल होने पर स्वचालित रूप से ओएलवीसी ऑपरेशन पर स्विच कर सकता है
पृष्ठभूमि त्वरित डिबगिंग सॉफ्टवेयर
· निगरानी, ​​पैरामीटर संपादन और अन्य कार्य डिबगिंग और रखरखाव को अधिक सुविधाजनक बनाते हैं
· ईवेंट रिकॉर्डिंग और फॉल्ट रिकॉर्डिंग का समर्थन करता है, जिससे दोष अदृश्य हो जाता है
विश्वसनीय ब्रेकिंग समारोह
· डीसी ब्रेकिंग फंक्शन के साथ
· सभी श्रृंखला अंतर्निहित ब्रेकिंग यूनिट के साथ मानक आती है
· ब्रेकिंग रेसिस्टर को बढ़ाने से उपयोगकर्ता की विद्युत स्थापना स्थान और विद्युत लागतों को सहेजते हुए बेहतर ब्रेकिंग प्रभाव प्राप्त हो सकता है।


तकनीकी विशिष्टता
