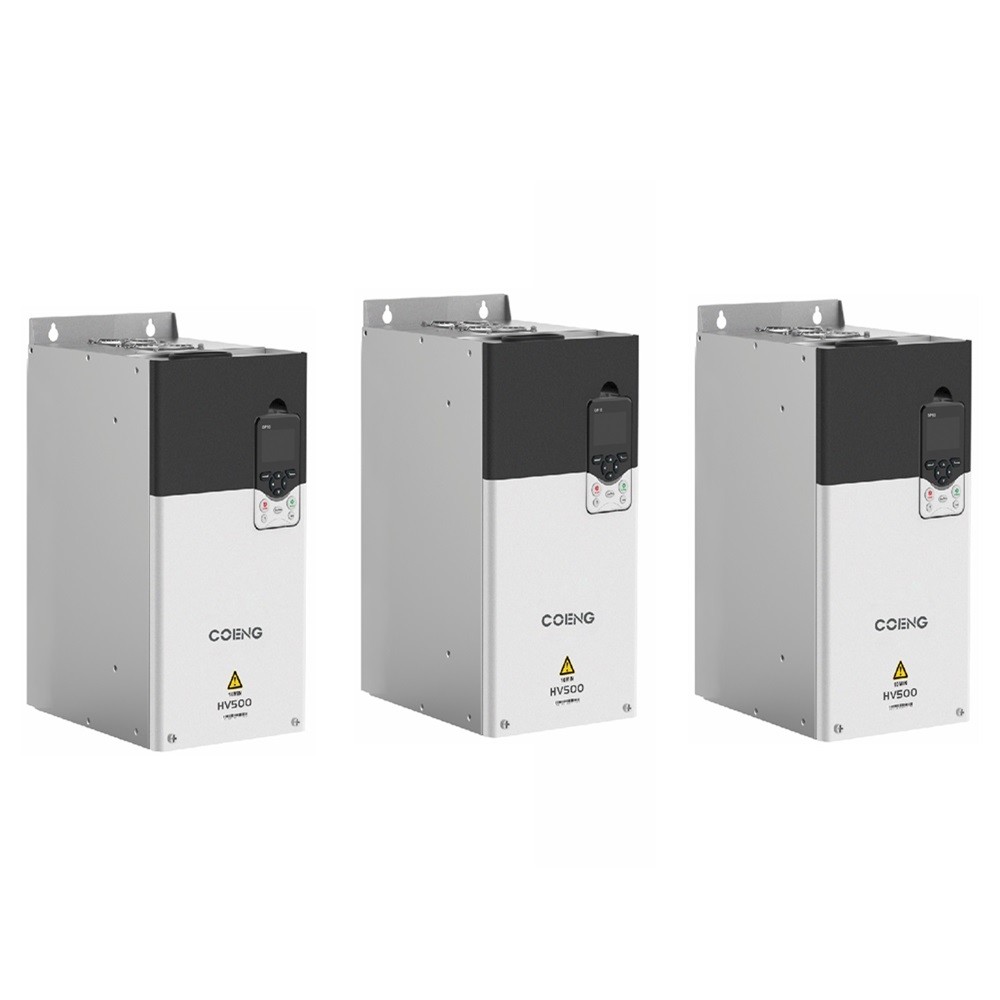

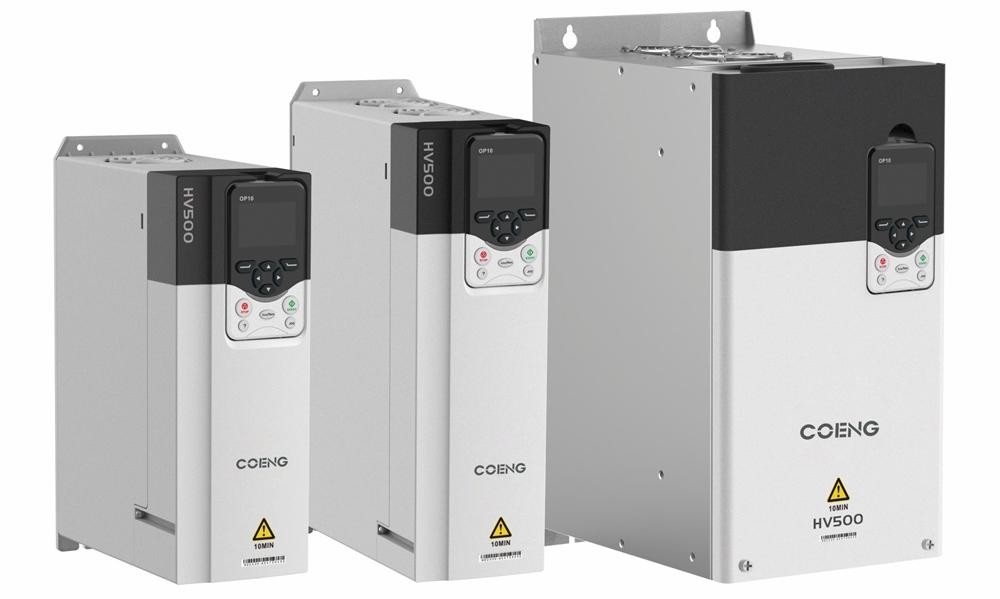

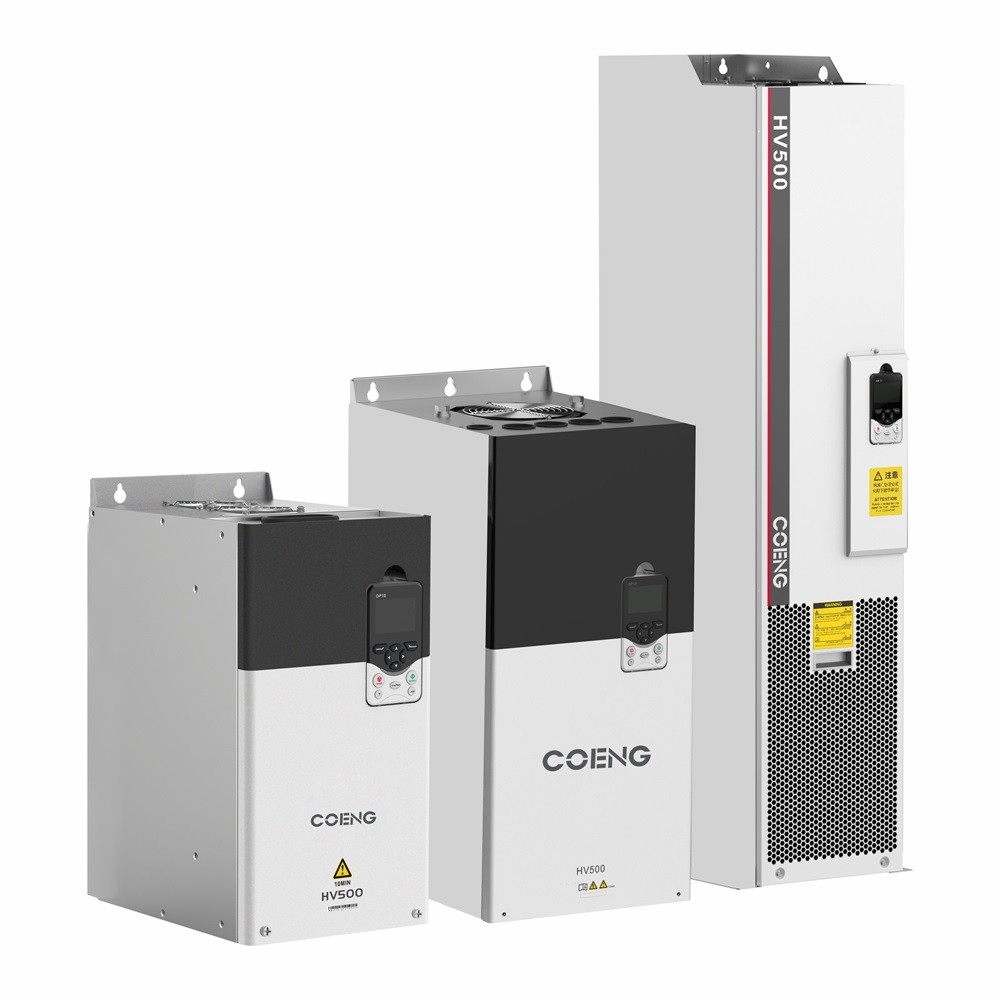

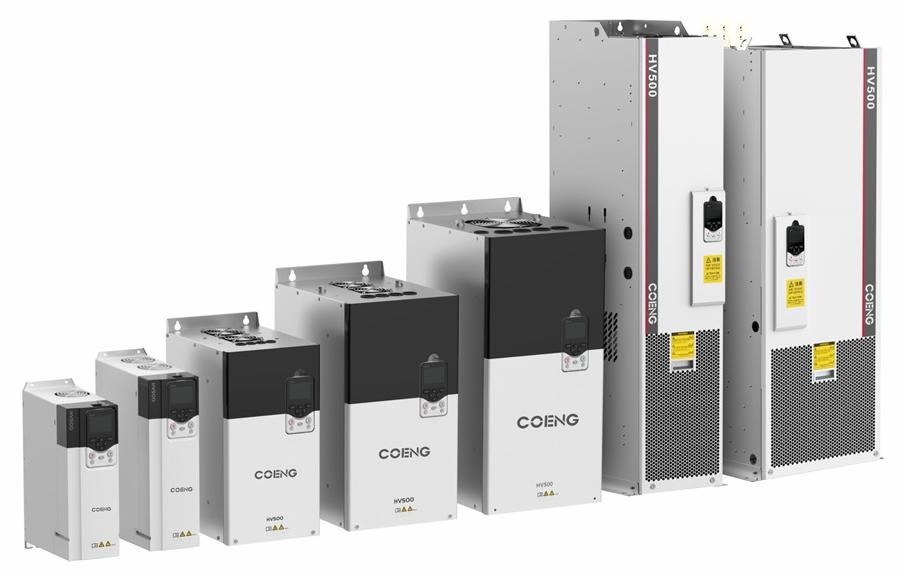

सतत ऊर्जा प्रणालियों के लिए कम शोर उच्च दक्षता इन्वर्टर HV500 श्रृंखला
| उत्पत्ति के प्लेस | चीनी |
|---|---|
| ब्रांड नाम | COENG |
| प्रमाणन | CE, IEC |
| मॉडल संख्या | एचवी500-8 |
| न्यूनतम आदेश मात्रा | 1 |
| पैकेजिंग विवरण | लकड़ी का मामला |
| प्रसव के समय | 10-30 कार्य दिवस |
| भुगतान शर्तें | एल/सी, टी/टी |
| आपूर्ति की क्षमता | 20000 सेट/वर्ष |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मोटर प्रकार | एसिंक्रोनस मोटर, सिंक्रोनस मोटर | नियंत्रण विधि | वी/एफ, ओएलवीसी (ओपन-लूप वेक्टर कंट्रोल), सीएलवीसी (क्लोज-लूप वेक्टर कंट्रोल) |
|---|---|---|---|
| त्वरण और मंदी का समय | 0.0s~3200.0s, 0.0min~3200.0min | टॉर्क प्रारंभ करें | वीएफ: 100% (0.5Hz), ओएलवीसी: 150% (0.5Hz), सीएलवीसी: 180% (0Hz) |
| गति विनियमन परिशुद्धता | ओएलवीसी 0.2%, सीएलवीसी 0.01% | ओईएम | हाँ |
| आउटपुट यूआउट | 0V-इनपुट यूआईएन | आउटपुट आवृत्ति | 0हर्ट्ज~500हर्ट्ज |
| प्रमुखता देना | टिकाऊ ऊर्जा प्रणाली इन्वर्टर,उच्च दक्षता इन्वर्टर,कम शोर इन्वर्टर |
||
उत्पाद विवरण
प्रदर्शन विशेषताएं
बैक-एंड त्वरित डिबगिंग सॉफ्टवेयर
शक्तिशाली और उपयोग में आसान, पैरामीटर सेटिंग, वास्तविक समय ऑसिलोस्कोप, गलती रिकॉर्डिंग, घटना रिकॉर्डिंग आदि जैसे कार्यों के साथ।
उत्कृष्ट प्रदर्शन
शून्य गति पर निलंबन;
मोर्टार प्रतिक्रिया 1-3ms;
अत्यंत कम गतिशील वेग में गिरावट और गतिशील वेग में गिरावट के समकक्ष;
उत्कृष्ट मजबूती;
सटीक ऑफलाइन/ऑनलाइन मोटर मॉडल पहचान।
विभिन्न जरूरतों को पूरा किया
उपयोगकर्ता अनुभव को बेहतर बनाने के लिए मानक एलसीडी पैनल;
मास्टर-स्लेव कंट्रोल फ़ंक्शन;
विस्तार योग्य संचार कार्ड, एन्कोडिंग डिस्क कार्ड, वोल्टेज डिटेक्शन कार्ड
उपयोग में आसानी
बाहरी 24V सीसी इनपुट पावर समर्थित;
स्थापना नियंत्रण को बचाने के लिए एक अंतर्निहित ब्रेक इकाई संभव है;
सहज साइड-बाय-साइड स्थापना का समर्थन करने के लिए पुस्तक शैली डिजाइन।
सार्वभौमिकता
RoHS निर्देशों के अनुरूप कई अंतरराष्ट्रीय मानक प्रमाणन पारित;
वी/एफ, ओएलवीसी और सीएलवीसी नियंत्रण समर्थित है;
कई संचार प्रोटोकॉल समर्थित;
असिंक्रोनस और स्थायी चुंबक सिंक्रोनस मोटर्स समर्थित
स्थायित्व
यांत्रिक कंपन स्तर 3M3;
स्वतंत्र वायु नलिका डिजाइन;
अनुरूप कोटिंग स्वचालित छिड़काव;
उत्पाद सुरक्षा के अनुप्रयोग को सुविधाजनक बनाने के लिए निर्मित गतिशील जंक्शन तापमान मॉडल।
मुख्य मापदंड
| मॉडल | HV500 कम वोल्टेज इंजीनियरिंग एकल ड्राइव इन्वर्टर | |
| iइनपुट/आउटपुट शक्ति |
इनपुट Uin | 200V (-15%) ~ 240V (+10%) 3फेज, 380V (-15%) ~ 480V (+10%) 3फेज, |
| 500V (-15%) ~ 690V (+10%) 3फेज | ||
| इनपुट आवृत्ति | 50Hz/60Hz±5% | |
| यूइन की असंतुलन की डिग्री | ≤ 3% | |
| आउटपुट UOut | 0V~इनपुट Uin | |
| आउटपुट आवृत्ति | 0 हर्ट्ज से 500 हर्ट्ज | |
| पावर रेंज | 2.2kW~560kW | |
| नियंत्रण प्रदर्शन |
मोटर प्रकार | असिंक्रोन / सिंक्रोन |
| नियंत्रण विधि | वी/एफ, ओएलवीसी (ओपन-लूप वेक्टर कंट्रोल), सीएलवीसी (क्लोज-लूप वेक्टर कंट्रोल) | |
| गति विनियमन की सीमा | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| प्रारंभ टोक़ | VF: 100% (0.5Hz), OLVC: 150% (0.5Hz), CLVC: 180% (0Hz) | |
| टोक़ सटीकता | ≤ 5%, वेक्टर नियंत्रण | |
| टॉर्क पल्सशन | ≤ 5%, वेक्टर नियंत्रण | |
| गति विनियमन की सटीकता | OLVC 0.2%, CLVC 0.01% | |
| टोक़ प्रतिक्रिया | <5ms, वेक्टर नियंत्रण | |
| गतिशील गति में कमी | OLVC <0.5%*s, CLVC <0.3%*s | |
| त्वरण और मंदी का समय | 0.0s~3200.0s, 0.0min~3200.0min | |
| टॉर्क लिफ्टिंग | 0०% से ३०.०% | |
| अतिभार | भारी भार आवेदन 150% 1 मिनट/5 मिनट, हल्के भार आवेदन 110% 1 मिनट/5 मिनट | |
| वी/एफ वक्र | कई तरीके: रैखिक वी/एफ वक्र, 5 प्रकार के टोक़ में कमी के लिए विशेषता वक्र मोड (2.0 शक्ति, 1.8 शक्ति, 1.6 शक्ति, 1.4 शक्ति, 1.2 शक्ति), उपयोगकर्ता द्वारा परिभाषित वीएफ वक्र | |
| इनपुट आवृत्ति सटीकता | डिजिटल: 0.01 हर्ट्ज, एनालॉग: 0.01 हर्ट्ज | |
| नियंत्रण प्रदर्शन |
त्वरण और विलंबता वक्र | सीधी, एस वक्र |
| बहु गति-चरण संचालन | 16-गति चरण नियंत्रण टर्मिनलों के माध्यम से संचालन | |
| स्वचालित वोल्टेज समायोजन (AVR) | आउटपुट वोल्टेज स्थिर स्वचालित रूप से जब ग्रिड वोल्टेज एक निश्चित सीमा के भीतर बदल जाता है रखने | |
| निश्चित लंबाई | सेट और फिक्स्ड लंबाई नियंत्रण | |
| अंतर्निहित पीआईडी | यह आसानी से बनाया जा सकता है बंद लूप नियंत्रण प्रणाली | |
| संवर्धन कार्य | मुक्त कार्य ब्लॉक | |
| iइनपुट/आउटपुट | आवृत्ति सेट करें | कीबोएड, अप/डाउन टर्मिनल, मल्टीपल स्पीड-स्टेप ऑपरेशन, टर्मिनल पल्सशन, कॉम |
| शक्ति | ||
| एनालॉग इनपुट टर्मिनल | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| डिजिटल इनपुट टर्मिनल | DI1-DI6, 6 प्रोग्राम करने योग्य डिजिटल इनपुट टर्मिनल, ऑप्टोकपलर अलगाव, ड्रेन/स्रोत इनपुट के साथ संगत | |
| डिजिटल इनपुट/आउटपुट टर्मिनल | DIO1: फास्ट पल्स आउटपुट, सामान्य इनपुट/आउटपुट; DIO2: फास्ट पल्स इनपुट, सामान्य इनपुट/आउटपुट | |
| एनालॉग आउटपुट टर्मिनल | 2 स्ट्रिंग्स 0V~10V/0 (4) mA~20mA | |
| रिले आउटपुट | 2स्ट्रिंग्स संपर्क प्रकार फॉर्म सी | |
| मोटर तापमान का पता लगाना | समर्थन PT100/PT1000/KTY84 | |
| एसटीओ इंटरफेस | SIL3/PLe सुरक्षित टोक़ बंद करने की कार्यक्षमता | |
| कॉम | कॉम प्रोटोकॉल | Modbus RTU (मानक), Profibus,CANopen,profinet,Devicenet,ControlNet |
| प्रोफाइननेट,डिवाइसनेट,कंट्रोलनेट | ||
| t | ||
| पर्यावरण | ऊंचाई | 2000 मीटर की ऊंचाई के भीतर, 2000 मीटर से 4000 मीटर के भीतर, प्रत्येक 100 मीटर उठाने के लिए, 1% (वर्तमान) को कम करने के लिए। |
| ऑपरेशन तापमान | -25°C~+40°C (40°C~55°C) | |
| आर्द्रता | 15%~95%, बिना संघनक के | |
| कंपन | 3M3, IEC60721-3-3 | |
| भंडारण तापमान | -40°C~+70°C | |
| ऑपरेशन का स्थान | घर के अंदर, प्रत्यक्ष सूर्य के प्रकाश के बिना, कोई ज्वलनशील, संक्षारक गैस, तरल पदार्थ और प्रवाहकीय कण नहीं | |
| सहायक उपकरण | एन्कोडिंग कार्ड, संचार विस्तार कार्ड, वोल्टेज डिटेक्शन कार्ड | |
| सुरक्षा कार्य | शॉर्ट सर्किट, ओवर करंट, ओवर लोड, ओवर वोल्टेज, अंडर वोल्टेज, फेज लॉस, ओवर टेम्परेचर, एक्सटर्नल फॉल्ट आदि | |
| दक्षता | 5.5kW~22kW: ≥93%; 30kW से ऊपरः ≥95% | |
| स्थापित करने की विधि | कैबिनेट | |
| सुरक्षा की डिग्री | IP20 | |
| शीतलन | मजबूर हवा ठंडा | |
प्रमुख विशेषताएं
उन्नत नियंत्रण विकल्प
इन्वर्टर V/F, OLVC, और CLVC सहित कई नियंत्रण विधियों का समर्थन करता है, जिससे उपयोगकर्ताओं को अपने विशिष्ट अनुप्रयोग के लिए सबसे उपयुक्त मोड का चयन करने की अनुमति मिलती है।यह लचीलापन यह सुनिश्चित करता है कि इन्वर्टर विभिन्न परिदृश्यों में परिचालन आवश्यकताओं को पूरा करता है.
त्वरित डिबगिंग सॉफ़्टवेयर
उपयोगकर्ता के अनुकूल सॉफ़्टवेयर से लैस, एचवी500 श्रृंखला पैरामीटर सेटिंग, वास्तविक समय की निगरानी, दोष रिकॉर्डिंग और घटना लॉगिंग के लिए शक्तिशाली सुविधाएँ प्रदान करती है।यह सेटअप प्रक्रिया को सरल बनाता है और उपयोगकर्ता अनुभव को बढ़ाता है.
उच्च प्रदर्शन
तेज टोक़ प्रतिक्रिया समय (1-3 एमएस) और उत्कृष्ट गतिशील प्रदर्शन के साथ, इन्वर्टर गति में कमी को कम करता है और संचालन के दौरान स्थिरता बनाए रखता है।मोटर मॉडल की सटीक पहचान करने की इसकी क्षमता विभिन्न परिस्थितियों में इष्टतम प्रदर्शन सुनिश्चित करती है.
स्थायित्व और विश्वसनीयता
एक स्वतंत्र वायु नलिका प्रणाली और अनुरूप कोटिंग के साथ डिजाइन किया गया, इन्वर्टर यांत्रिक कंपन और पर्यावरणीय चुनौतियों का सामना करने के लिए बनाया गया है।यह स्थायित्व के लिए अंतरराष्ट्रीय मानकों को पूरा करता है और कई प्रमाणपत्र पारित कर चुका हैउद्योग के नियमों का अनुपालन सुनिश्चित करना।
उपयोगकर्ता के अनुकूल डिजाइन
मानक एलसीडी पैनल उपयोगकर्ता इंटरफ़ेस को बढ़ाता है, जिससे इन्वर्टर को संचालित करना और निगरानी करना आसान हो जाता है। इसके अतिरिक्त, पुस्तक शैली का डिज़ाइन सीमलेस साइड-बाय-साइड इंस्टॉलेशन की अनुमति देता है,नियंत्रण अलमारियों में मूल्यवान स्थान की बचत.
वाइड वोल्टेज रेंज
एचवी५०० सीरीज एक व्यापक इनपुट वोल्टेज रेंज (200V से 690V तक) में काम करने में सक्षम है, जिससे यह विभिन्न स्थापना वातावरणों और शक्ति आवश्यकताओं के लिए उपयुक्त है।
