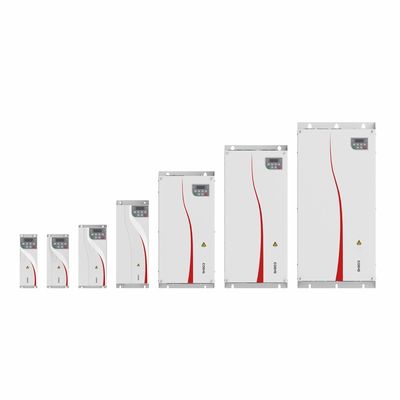

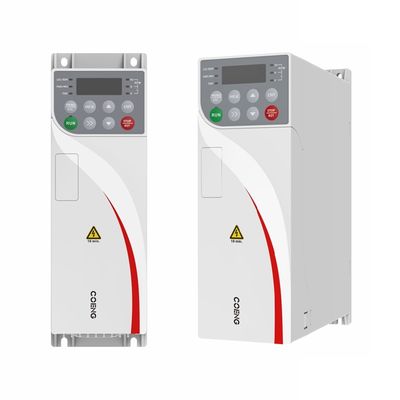

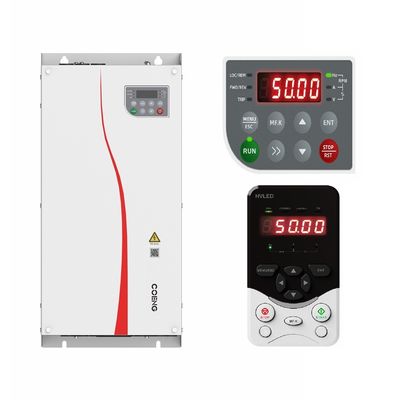

HV510 380-480V असिंक्रोनस/पीएमएसएम मोटर्स के लिए 3-चरण वीएफडी 16 सेगमेंट पीएलसी मल्टी-स्पीड ऑपरेशन का समर्थन करने वाला वीएफडी
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | COENG |
| प्रमाणन | EC |
| मॉडल संख्या | एचवी510 |
| दस्तावेज | HV510.xlsx |
| न्यूनतम आदेश मात्रा | 1 |
| पैकेजिंग विवरण | कार्टन, प्लाईवुड केस |
| प्रसव के समय | 10-30working दिन |
| भुगतान शर्तें | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 20000/सेट |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| इनपुट वोल्टेज | 380V (-15%) - 480V (+10%), तीन-चरण | इनपुट पावर आवृत्ति | (50हर्ट्ज/60हर्ट्ज)±5% |
|---|---|---|---|
| इनपुट वोल्टेज असंतुलन | ≤3% | आउटपुट वोल्टेज | 0V-इनपुट वोल्टेज |
| निर्गम आवृत्ति | 0हर्ट्ज-1500हर्ट्ज | संरक्षण रेटिंग | IP20 |
| शीतलन विधि | हवा ठंडी करना | नमी | 15%-95%, कोई संघनक नहीं |
| प्रमुखता देना | 380-480V 3-चरण VFD इन्वर्टर,असिंक्रोनस पीएमएसएम मोटर्स के लिए वीएफडी,16 सेगमेंट पीएलसी बहु-गति वीएफडी |
||
उत्पाद विवरण
वेरिएबल फ़्रीक्वेंसी ड्राइव वेक्टर इन्वर्टर तकनीकी विशिष्टता
|
तकनीकी विशिष्टता |
||
|
पावर |
इनपुट वोल्टेज (Uin) |
380V (-15%) - 480V (+10%), तीन-फेज |
|
इनपुट पावर |
(50Hz/60Hz)±5% |
|
|
इनपुट वोल्टेज |
≤3% |
|
|
आउटपुट वोल्टेज |
0V-इनपुट वोल्टेज |
|
|
आउटपुट फ़्रीक्वेंसी |
0Hz-1500Hz |
|
|
नियंत्रण |
मोटर प्रकार |
असिंक्रोनस मोटर/स्थायी चुंबक सिंक्रोनस मोटर |
|
नियंत्रण मोड |
V/F, OLVC (ओपन लूप वेक्टर कंट्रोल), CLVC (क्लोज्ड लूप वेक्टर कंट्रोल) |
|
|
गति सीमा |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
प्रारंभिक टॉर्क |
VF: 100% (0.5Hz); OLVC: 150% (0.5Hz); CLVC: 200% (0Hz) |
|
|
टॉर्क परिशुद्धता |
≤±5%, वेक्टर कंट्रोल मोड में |
|
|
टॉर्क स्पंदन |
≤±5%, वेक्टर कंट्रोल मोड में |
|
|
गति स्थिरता |
OLVC: 0.2%; CLVC: 0.1% |
|
|
टॉर्क प्रतिक्रिया |
≤ 5ms, वेक्टर कंट्रोल मोड में |
|
|
त्वरण/मंद |
0.0s～3200.0s; 0.0min～3200.0min |
|
|
टॉर्क बूस्ट |
0.0%-30.0% |
|
|
ओवरलोड क्षमता |
G-मॉडल: 150% 1min/5min, 180% 3s/5min |
|
|
V/F वक्र |
सीधी रेखा प्रकार, मल्टी-पॉइंट प्रकार, V/F आधा पृथक्करण मोड, V/F पूर्ण पृथक्करण मोड |
|
|
इनपुट फ़्रीक्वेंसी रिज़ॉल्यूशन |
डिजिटल सेटिंग: 0.01Hz; एनालॉग सेटिंग: 0.01Hz |
|
|
मुख्य |
त्वरण/मंद करण वक्र |
सीधी रेखा, एस-वक्र |
|
सरल PLC, मल्टी-स्पीड संदर्भ |
नियंत्रण टर्मिनलों के माध्यम से 16 गति खंड समर्थित |
|
|
स्वचालित वोल्टेज विनियमन (AVR) |
ग्रिड वोल्टेज एक निश्चित सीमा के भीतर बदलने पर स्वचालित रूप से आउटपुट वोल्टेज को स्थिर रखता है |
|
|
निश्चित लंबाई नियंत्रण |
निश्चित लंबाई नियंत्रण |
|
|
अंतर्निहित PID |
आसानी से एक क्लोज्ड-लूप नियंत्रण प्रणाली बनाता है |
|
|
मल्टी-मोटर स्विचओवर |
2 मोटर पैरामीटर के सेट के साथ, 2 मोटरों के बीच स्विचओवर का एहसास किया जा सकता है |
|
|
वर्चुअल IO |
8 वर्चुअल DI/DO के सेट के साथ, सरल तर्क नियंत्रण का एहसास किया जा सकता है |
|
|
ओवरवॉल्टेज/ओवरकरंट स्टॉल नियंत्रण |
ओवरकरंट और ओवरवॉल्टेज के कारण बार-बार ट्रिपिंग को रोकने के लिए ऑपरेशन के दौरान करंट और वोल्टेज को स्वचालित रूप से सीमित किया जा सकता है |
|
|
बिजली की विफलता के बाद पुनरारंभ |
बिजली की विफलता के बाद फिर से बिजली चालू करने पर इन्वर्टर स्वचालित रूप से संचालित हो सकता है |
|
|
तेज़ करंट सीमित |
बार-बार ओवरकरंट दोषों से बचा जा सकता है |
|
|
इनपुट और |
फ़्रीक्वेंसी संदर्भ मोड |
कीपैड, टर्मिनल UP/DOWN, मल्टी-रेफरेंस, पल्स रेफरेंस, संचार |
|
एनालॉग इनपुट टर्मिनल |
AI1, AI2: 0V-10V/0 (4)mA-20mA |
|
|
डिजिटल इनपुट टर्मिनल |

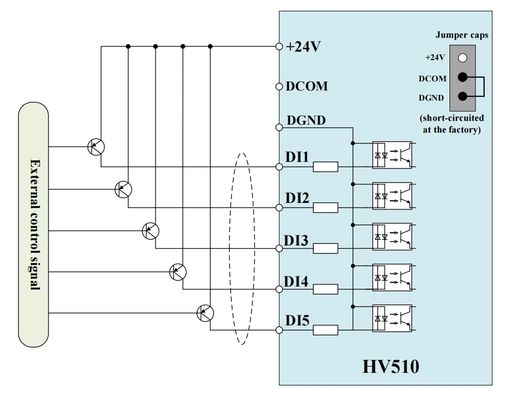

DI1-DI5, 5 प्रोग्रामेबल डिजिटल इनपुट टर्मिनल ऑप्टो-आइसोलेशन के साथ, दोनों सिंकिंग/सॉर्सिंग इनपुट के साथ संगत। |
|
|
डिजिटल आउटपुट टर्मिनल |
ओपन-कलेक्टर आउटपुट; आउटपुट वोल्टेज रेंज: 0V-24V; करंट लोड क्षमता: 50mA। |
|
|
एनालॉग आउटपुट टर्मिनल |
1-चैनल 0V-10V/0(4)mA-20mA |
|
|
रिले आउटपुट |
1-चैनल फॉर्म C संपर्क, NO+NC |
|
|
अनुपालन |
Modbus RTU (मानक कॉन्फ़िगरेशन); Profibus-DP, CANopen, Profinet IO, Modbus TCP/IP, EtherCAT, EtherNet/IP (वैकल्पिक कॉन्फ़िगरेशन) |
उपयोग |
|
ऊंचाई |
≤1000m: डीरेटिंग की आवश्यकता नहीं है; 1000-3000m: प्रति 100m वृद्धि पर 1% से करंट डीरेटिंग के साथ |
परिवेश तापमान |
|
-25°C-+40°C (40°C-55°C के भीतर डीरेटिंग की अनुमति है) |
नमी |
|
|
15%-95%, कोई संघनन नहीं |
कंपन |
|
|
3M3, IEC60721-3-3 |
भंडारण तापमान |
|
|
−40°C-+70°C |
ऑपरेटिंग स्थान |
|
|
सीधी धूप, ज्वलनशील और संक्षारक गैसों, तरल पदार्थों और प्रवाहकीय कणों आदि के बिना इनडोर |
वैकल्पिक सहायक उपकरण |
|
|
एन्कोडर कार्ड, संचार विस्तार कार्ड, IO विस्तार कार्ड |
सुरक्षा |
|
|
शॉर्ट सर्किट, ओवरकरंट, ओवरलोड, ओवरवॉल्टेज, अंडरवॉल्टेज, फेज लॉस, ओवरटेम्परेचर, बाहरी दोष आदि से सुरक्षा। |
स्थापना विधि |
|
|
एक कैबिनेट में स्थापित |
सुरक्षा रेटिंग |
|
|
IP20 |
शीतलन विधि |
|
|
एयर कूलिंग |
पावर और नियंत्रण परिशुद्धता |
|
वाइड वोल्टेज संगतता
- : 380V–480V AC (±15%/+10%) तीन-फेज इनपुट का समर्थन करता है, जो उतार-चढ़ाव वाले ग्रिड स्थितियों में स्थिर संचालन सुनिश्चित करता है।मल्टी-मोटर नियंत्रण
- : सिंक्रोनस और स्थायी चुंबक सिंक्रोनस दोनों मोटरों के साथ संगत, लचीले नियंत्रण मोड (V/F, ओपन/क्लोज्ड-लूप वेक्टर) के साथ।उच्च टॉर्क प्रदर्शन
- : 0Hz पर 200% प्रारंभिक टॉर्क (क्लोज्ड-लूप मोड), अल्ट्रा-स्मूथ मोशन के लिए ≤±5% टॉर्क परिशुद्धता/स्पंदन के साथ प्राप्त करता है।तेज़ गतिशील प्रतिक्रिया
- : ≤5ms (वेक्टर मोड) में टॉर्क प्रतिक्रिया और 0.01s से 3200min तक समायोज्य त्वरण/मंदन।उन्नत स्वचालन क्षमताएं
अंतर्निहित बुद्धिमत्ता
- : कस्टम लॉजिक के लिए अतिरिक्त हार्डवेयर के बिना PID नियंत्रण, 16-स्पीड मल्टी-रेफरेंस प्रोग्रामिंग और वर्चुअल I/O (8 कॉन्फ़िगर करने योग्य DI/DO पॉइंट) की सुविधाएँ।एंटी-इंटरफेरेंस स्थिरता
- : स्वचालित वोल्टेज विनियमन (AVR) ग्रिड अस्थिरता के दौरान आउटपुट स्थिरता बनाए रखता है।स्टॉल रोकथाम
- : स्मार्ट ओवरवॉल्टेज/ओवरकरंट दमन उपद्रव ट्रिपिंग को कम करता है।मजबूत कनेक्टिविटी और विस्तार
बहुमुखी I/O विकल्प
-
:
परिशुद्धता प्रतिक्रिया के लिए एन्कोडर कार्ड।
- 2 एनालॉग इनपुट (0–10V/4–20mA), 1 एनालॉग आउटपुट, रिले आउटपुट (NO+NC)।
- हाई-स्पीड पल्स आउटपुट (DO1 के माध्यम से 100kHz)।
- मल्टी-प्रोटोकॉल संचार
- : निर्बाध PLC/सिस्टम एकीकरण के लिए मानक Modbus RTU + वैकल्पिक Profibus, CANopen, EtherCAT, Ethernet/IP, और बहुत कुछ।औद्योगिक लचीलापन
वाइड एनवायर्नमेंटल टॉलरेंस
- : -25°C से +55°C (डीरेटेड) और ≤3000m ऊंचाई पर संचालित होता है, जिसमें 15–95% गैर-संघनित नमी होती है।व्यापक सुरक्षा
- : शॉर्ट-सर्किट, फेज लॉस, ओवरवॉल्टेज/करंट और ओवरहीटिंग से सुरक्षा करता है।IP20 रेटिंग और एयर कूलिंग
- : इनडोर औद्योगिक सेटिंग्स में कैबिनेट स्थापना के लिए डिज़ाइन किया गया।विस्तार योग्य कार्यक्षमता
वैकल्पिक मॉड्यूल
-
:
परिशुद्धता प्रतिक्रिया के लिए एन्कोडर कार्ड।
- ग्रिड-सिंक्रनाइज़ेशन वोल्टेज का पता लगाना।
- संचार एडेप्टर (USB, Profibus, CANopen)।
- रिमोट कीबोर्ड ऑपरेशन।
- ऊर्जा दक्षता और सुरक्षा
अनुकूलित ओवरलोड हैंडलिंग
- : G-मॉडल 150% लोड (1min) और 180% (3s) बनाए रखता है; P-मॉडल 110% (1min) पर दक्षता को प्राथमिकता देता है।ऑटो-रिकवरी
- : मैनुअल हस्तक्षेप के बिना पावर विफलता के बाद पुनरारंभ होता है।
