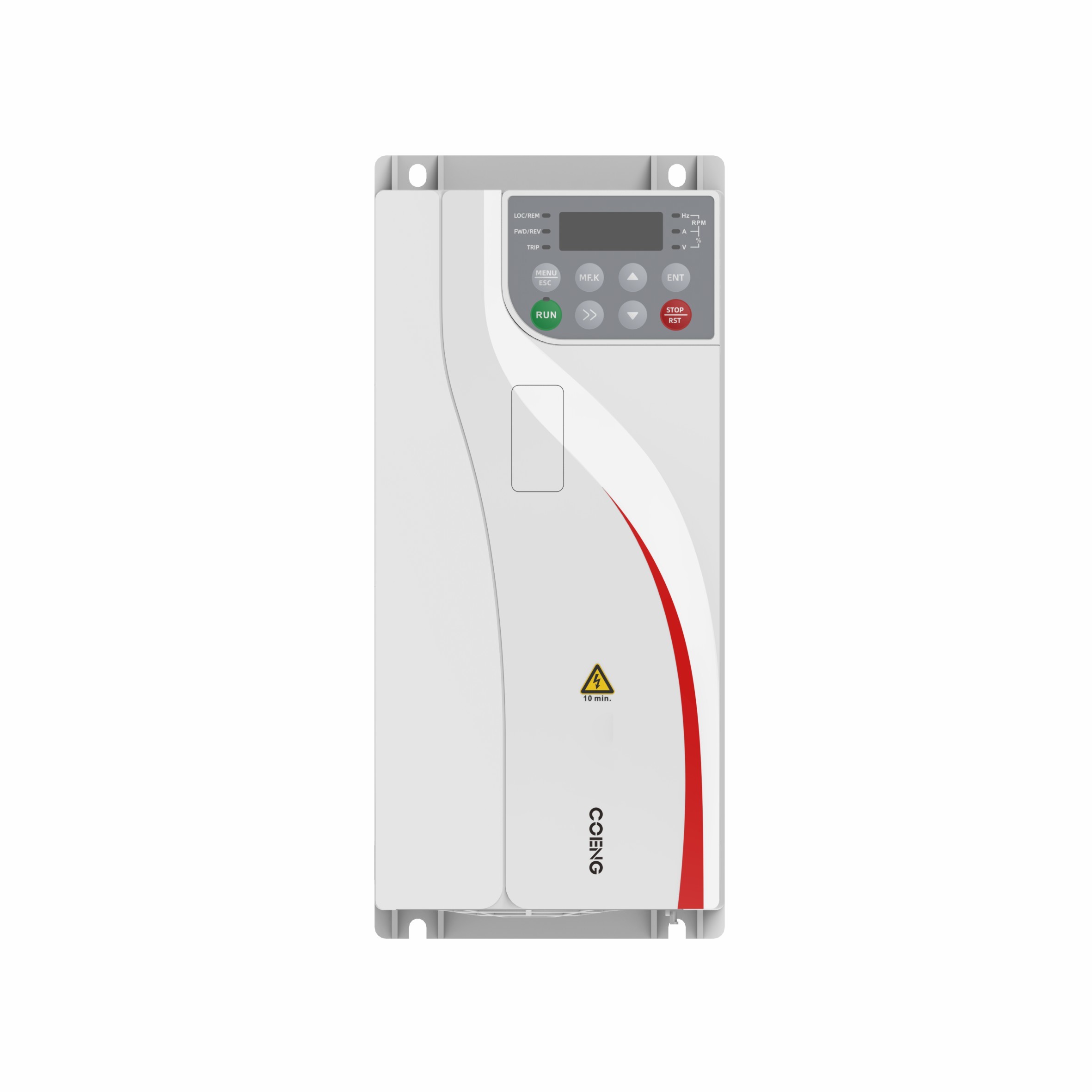

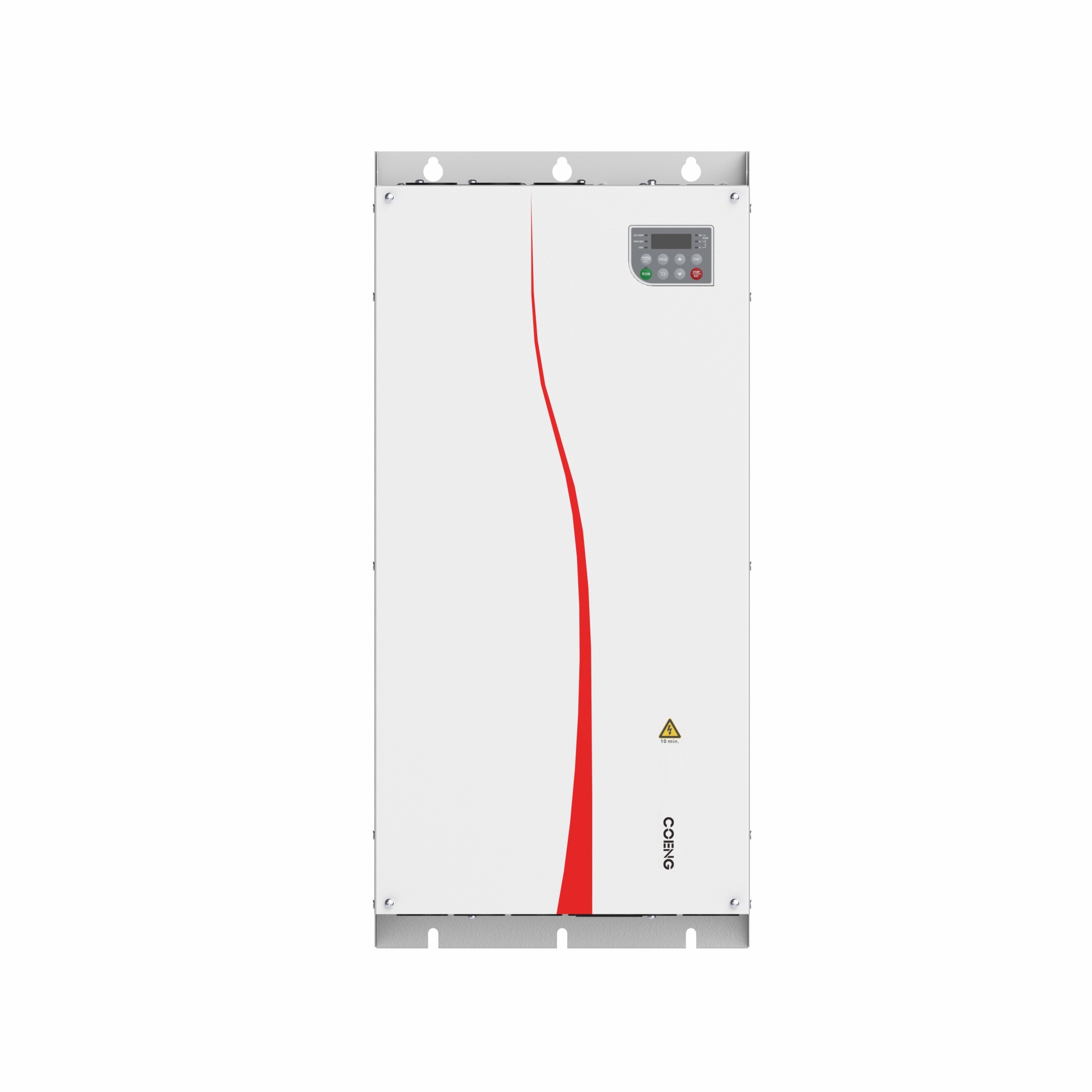

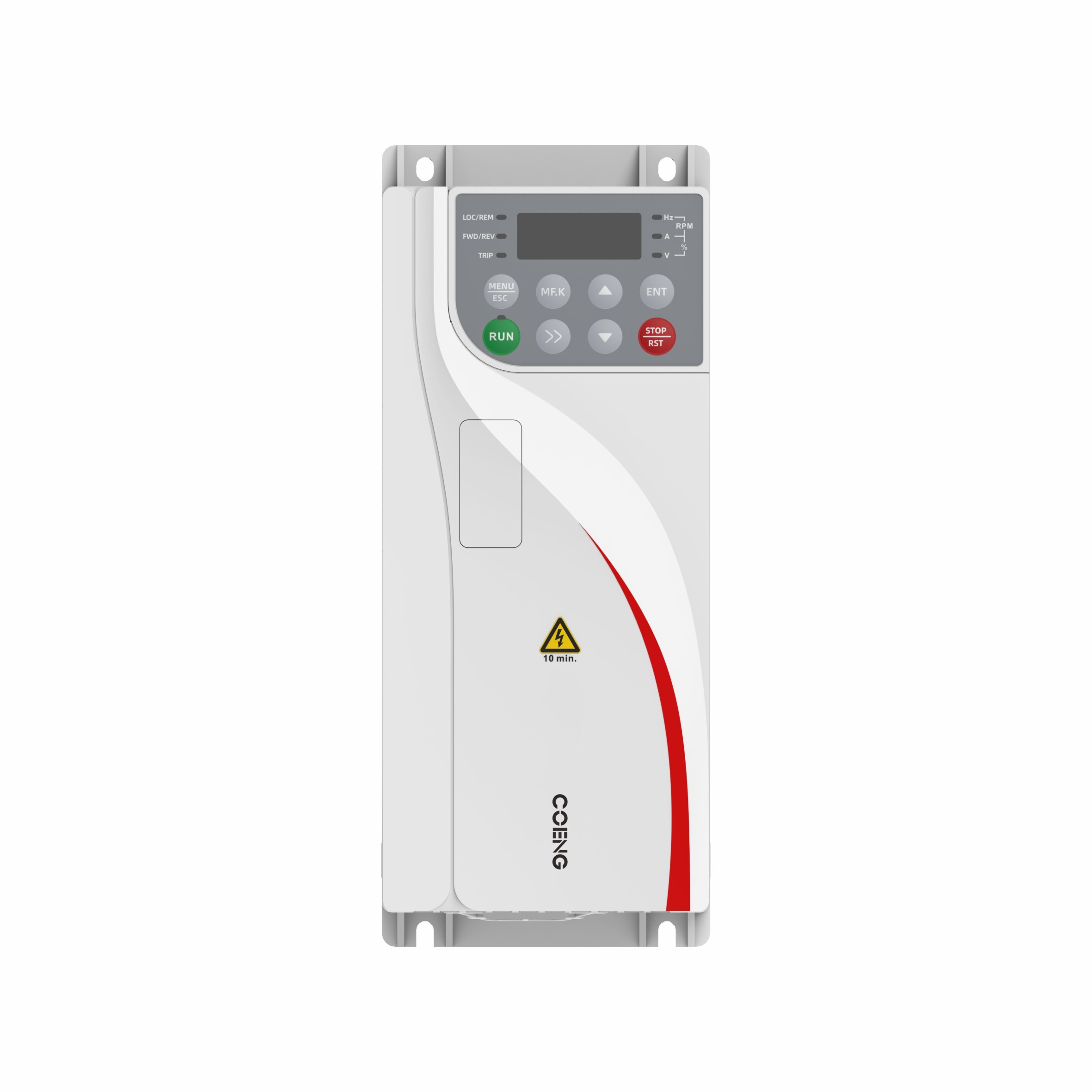

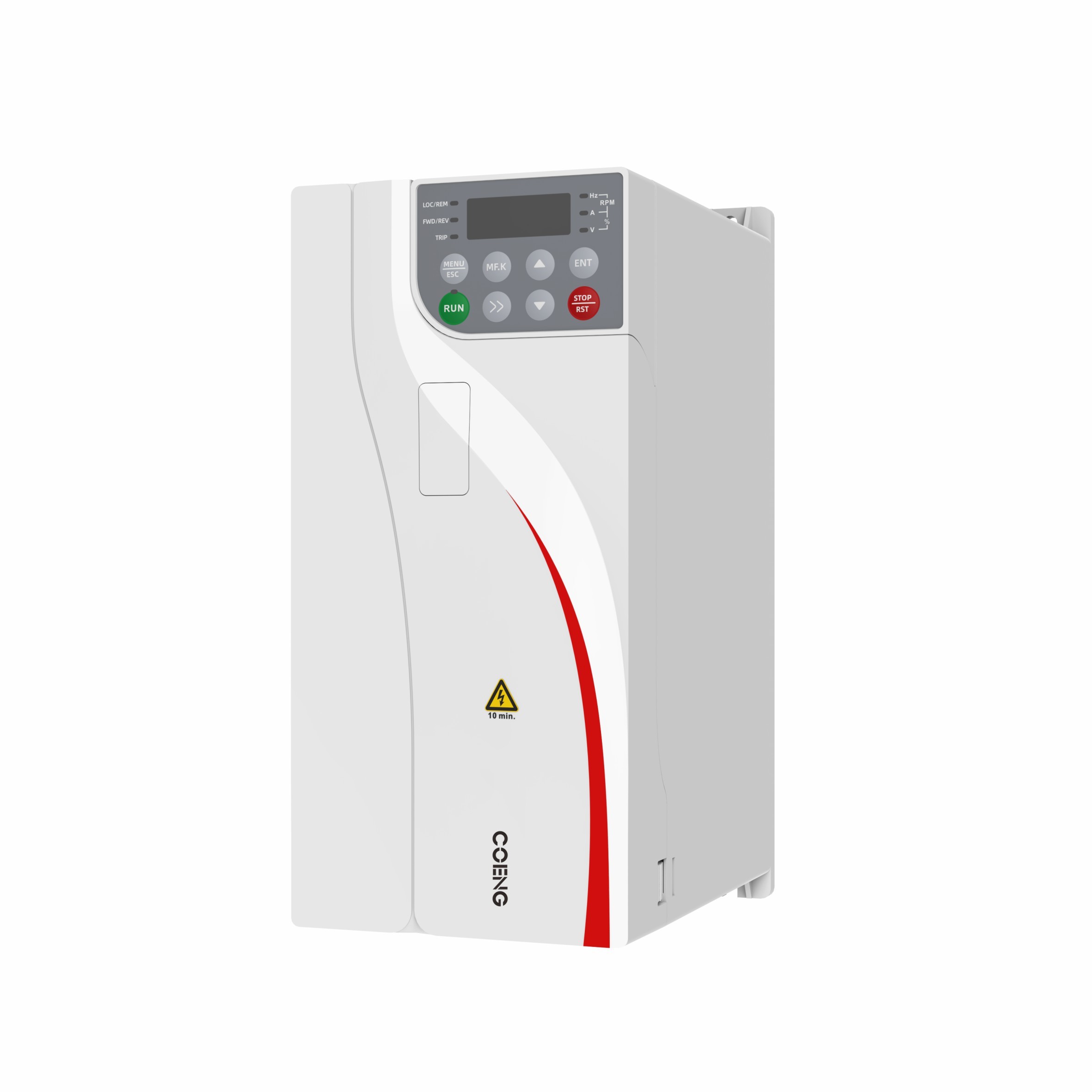

HV510 वैरिएबल फ्रीक्वेंसी ड्राइव वेक्टर इन्वर्टर VFD वेक्टर फ्रीक्वेंसी कन्वर्टर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | COENG |
| प्रमाणन | EC |
| मॉडल संख्या | एचवी510 |
| न्यूनतम आदेश मात्रा | 1 |
| पैकेजिंग विवरण | कार्टन, प्लाईवुड केस |
| प्रसव के समय | 10-30 कार्य दिवस |
| भुगतान शर्तें | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 20000/सेट |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| इनपुट वोल्टेज | 380V (-15%) - 480V (+10%), तीन-चरण | इनपुट पावर आवृत्ति | (50हर्ट्ज/60हर्ट्ज)±5% |
|---|---|---|---|
| इनपुट वोल्टेज असंतुलन | ≤3% | आउटपुट वोल्टेज | 0V-इनपुट वोल्टेज |
| आउटपुट आवृत्ति | 0हर्ट्ज-1500हर्ट्ज | संरक्षण रेटिंग | IP20 |
| शीतलन विधि | हवा ठंडी करना | नमी | 15%-95%, कोई संघनक नहीं |
| प्रमुखता देना | HV510 चर आवृत्ति ड्राइव,वेक्टर इन्वर्टर,वीएफडी वेक्टर आवृत्ति परिवर्तक |
||
उत्पाद विवरण
HV510 उच्च प्रदर्शन चर आवृत्ति ड्राइव वेक्टर इन्वर्टर VFD वेक्टर आवृत्ति कनवर्टर
चर आवृत्ति ड्राइव वेक्टर इन्वर्टर उत्पाद विवरण

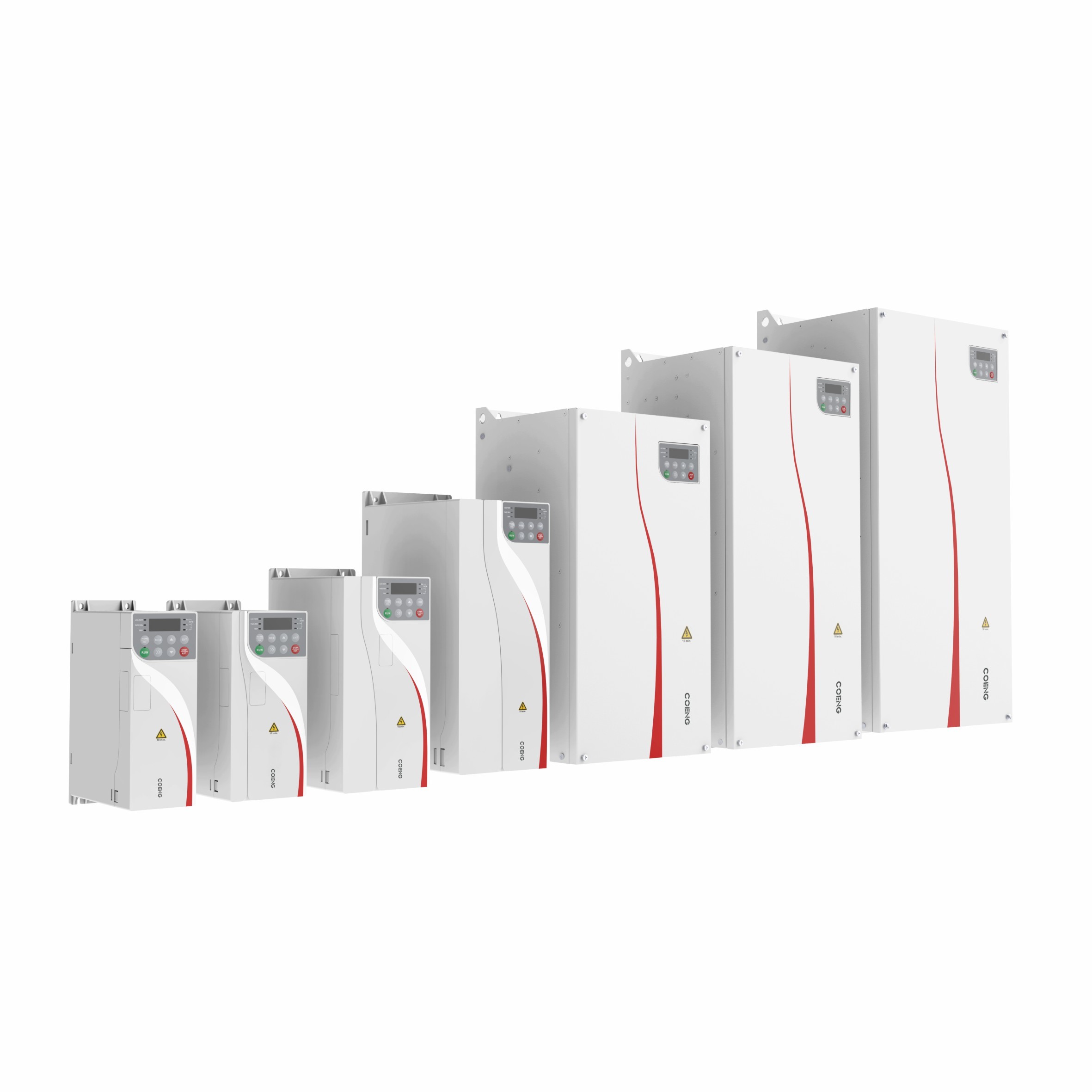

HV510 श्रृंखला आवृत्ति इन्वर्टर उच्च प्रदर्शन वेक्टर इन्वर्टर की एक नई पीढ़ी है,जो असिंक्रोनस मोटर और स्थायी चुंबक सिंक्रोनस मोटर नियंत्रण ड्राइव का समर्थन करने के लिए नई उच्च प्रदर्शन खुली और बंद लूप वेक्टर नियंत्रण तकनीक को अपनाता हैउत्कृष्ट प्रदर्शन, बेहतर प्रदर्शन और उच्च शक्ति घनत्व डिजाइन औद्योगिक प्रदर्शन को बढ़ाते हैं उत्पाद का उपयोग में आसानी, विश्वसनीयता, पर्यावरण स्थिरता, कार्यात्मक विविधता,अनुप्रयोग लचीलापन और अनुप्रयोग वातावरण में अन्य फायदे डिजाइन मानकों में सुधार और स्थापना अंतरिक्ष अनुकूलित किया है, आदि, कई पहलुओं में उपयोगकर्ता अनुभव में सुधार.HV510 श्रृंखला आवृत्ति इन्वर्टर उच्च प्रदर्शन वेक्टर इन्वर्टर की एक नई पीढ़ी है,जो असिंक्रोनस मोटर और स्थायी चुंबक सिंक्रोनस मोटर नियंत्रण ड्राइव का समर्थन करने के लिए नई उच्च प्रदर्शन खुली और बंद लूप वेक्टर नियंत्रण तकनीक को अपनाता हैउत्कृष्ट प्रदर्शन, बेहतर प्रदर्शन और उच्च शक्ति घनत्व डिजाइन औद्योगिक प्रदर्शन को बढ़ाते हैं उत्पाद का उपयोग में आसानी, विश्वसनीयता, पर्यावरण स्थिरता, कार्यात्मक विविधता,अनुप्रयोग लचीलापन और अनुप्रयोग वातावरण में अन्य फायदे डिजाइन मानकों में सुधार और स्थापना अंतरिक्ष अनुकूलित किया है, आदि, कई पहलुओं में उपयोगकर्ता अनुभव में सुधार।
HV510 श्रृंखला आवृत्ति इन्वर्टर का व्यापक रूप से विभिन्न स्वचालित उत्पादन उपकरणों जैसे धातु विज्ञान, उठाने, पेट्रोलियम, मशीन टूल्स, प्लास्टिक, धातु उत्पादों, कागज निर्माण,वस्त्र, मुद्रण और पैकेजिंग आदि।
वैरिएबल फ्रीक्वेंसी ड्राइव वेक्टर इन्वर्टर तकनीकी विनिर्देश
|
तकनीकी विनिर्देश |
||
|
शक्ति |
इनपुट वोल्टेज (Uin) |
380V (-15%) - 480V (+10%), तीन चरण |
|
इनपुट शक्ति |
(50Hz/60Hz) ± 5% |
|
|
इनपुट वोल्ट |
≤ 3% |
|
|
आउटपुट वोल्टेज |
0V-इनपुट वोल्टेज |
|
|
आउटपुट आवृत्ति |
0 हर्ट्ज-1500 हर्ट्ज |
|
|
नियंत्रण |
मोटर प्रकार |
असिंक्रोन मोटर/स्थायी चुंबक सिंक्रोन मोटर |
|
नियंत्रण मोड |
V/F, OLVC (ओपन लूप वेक्टर कंट्रोल), CLVC (क्लोज्ड लूप वेक्टर कंट्रोल) |
|
|
गति सीमा |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
आरंभिक टोक़ |
VF: 100% (0.5Hz); OLVC: 150% (0.5Hz); CLVC: 200% (0Hz) |
|
|
टॉर्क सटीकता |
वेक्टर नियंत्रण मोड में ≤±5% |
|
|
टॉर्क पल्सशन |
वेक्टर नियंत्रण मोड में ≤±5% |
|
|
गति स्थिरता |
OLVC: 0.2%; CLVC: 0.1% |
|
|
टोक़ प्रतिक्रिया |
वेक्टर नियंत्रण मोड में ≤ 5ms |
|
|
त्वरण/डेसेल |
0.0 सेकंड3200.0 सेकंड; 0.0 मिनट3200.0 मिनट |
|
|
टॉर्क वृद्धि |
0०.०-३०.०% |
|
|
अतिभार क्षमता |
जी-मॉडलः 150% 1 मिनट/5 मिनट, 180% 3 सेकंड/5 मिनट |
|
|
वी/एफ वक्र |
सीधी रेखा का प्रकार, बहु-बिंदु प्रकार, V/F आधा अलगाव मोड, V/F पूर्ण अलगाव मोड |
|
|
इनपुट आवृत्ति संकल्प |
डिजिटल सेटिंगः 0.01Hz; एनालॉग सेटिंगः 0.01Hz |
|
|
मुख्य |
त्वरण/धीमापन वक्र |
सीधी रेखा, एस-वक्र |
|
सरल पीएलसी, बहु-गति संदर्भ |
नियंत्रण टर्मिनलों के माध्यम से समर्थित 16 गति खंड |
|
|
स्वचालित वोल्टेज विनियमन (AVR) |
स्वचालित रूप से आउटपुट वोल्टेज स्थिर रखता है जब ग्रिड वोल्टेज एक निश्चित सीमा के भीतर भिन्न होता है |
|
|
स्थिर लंबाई नियंत्रण |
स्थिर लंबाई नियंत्रण |
|
|
अंतर्निहित पीआईडी |
आसानी से एक बंद-लूप नियंत्रण प्रणाली बनाता है |
|
|
बहु-मोटर स्विचओवर |
मोटर पैरामीटर के 2 सेट के साथ, 2 मोटर्स के बीच स्विचओवर महसूस किया जा सकता है |
|
|
आभासी आईओ |
आभासी डीआई/डीओ के 8 सेटों के साथ, सरल तार्किक नियंत्रण को महसूस किया जा सकता है |
|
|
ओवर वोल्टेज/ओवर करंट स्टॉल कंट्रोल |
वर्तमान और वोल्टेज ओवरकंट्रेट और ओवरवोल्टेज के कारण लगातार यात्राओं को रोकने के लिए ऑपरेशन के दौरान स्वचालित रूप से सीमित किया जा सकता है |
|
|
बिजली की विफलता के बाद पुनः आरंभ करें |
इन्वर्टर बिजली की विफलता के बाद फिर से चालू करने पर स्वचालित रूप से काम कर सकते हैं |
|
|
तेज धारा सीमित करना |
लगातार ओवरकंट्रेंट फॉल्ट होने से बचा जा सकता है |
|
|
इनपुट और |
आवृत्ति संदर्भ मोड |
कीपैड, टर्मिनल ऊपर/नीचे, बहु-संदर्भ, पल्स संदर्भ, संचार |
|
एनालॉग इनपुट टर्मिनल |
AI1, AI2: 0V-10V/0 (4) mA-20mA |
|
|
डिजिटल इनपुट टर्मिनल |
DI1-DI5, ऑप्टो-अलगाव के साथ 5 प्रोग्राम करने योग्य डिजिटल इनपुट टर्मिनल, दोनों सिंकिंग/सोर्सिंग इनपुट के साथ संगत। |
|
|
डिजिटल आउटपुट टर्मिनल |
ओपन-कलेक्टर आउटपुट; आउटपुट वोल्टेज रेंजः 0V-24V; वर्तमान भार क्षमताः 50mA। |
|
|
एनालॉग आउटपुट टर्मिनल |
1-चैनल 0V-10V/0(4) mA-20mA |
|
|
रिले आउटपुट |
1-चैनल फॉर्म सी संपर्क, NO+NC |
|
|
मेल करना |
संचार प्रोटोकॉल |
Modbus RTU (मानक विन्यास); Profibus-DP, CANopen, Profinet IO, Modbus TCP/IP, EtherCAT, EtherNet/IP (आवश्यक विन्यास) |
|
प्रयोग |
ऊंचाई |
≤1000 मीटर: कोई कटौती की आवश्यकता नहीं है; 1000-3000 मीटरः वर्तमान कटौती के साथ 1% प्रति 100 मीटर बढ़ाया गया |
|
परिवेश का तापमान |
-25°C-+40°C (डेरटिंग 40°C-55°C के भीतर की अनुमति है) |
|
|
आर्द्रता |
१५% से ९५% तक, कोई संघनक नहीं |
|
|
कंपन |
3M3, IEC60721-3-3 |
|
|
भंडारण तापमान |
-40°C-+70°C |
|
|
कार्यस्थल |
सीधे सूर्य के प्रकाश, ज्वलनशील और संक्षारक गैसों, तरल पदार्थों और प्रवाहकीय कणों आदि के बिना घर के अंदर |
|
|
वैकल्पिक सामान |
एन्कोडर कार्ड, संचार विस्तार कार्ड, आईओ विस्तार कार्ड |
|
|
सुरक्षा |
शॉर्ट सर्किट, ओवर करंट, ओवर लोड, ओवर वोल्टेज, अंडर वोल्टेज, फेज लॉस, ओवरटेम्परेचर, बाहरी दोष आदि से सुरक्षा। |
|
|
स्थापित करने की विधि |
कैबिनेट में स्थापित |
|
|
सुरक्षा रेटिंग |
IP20 |
|
|
शीतलन विधि |
वायु शीतलन |
|
वेरिएबल फ्रीक्वेंसी ड्राइव वेक्टर इन्वर्टर उत्पाद विशेषताएं
सुरक्षित और विश्वसनीय
विश्वसनीय संरचनात्मक डिजाइन
- अभिनव स्वतंत्र वायु नलिका डिजाइन उत्पाद गर्मी अपव्यय प्रदर्शन और पर्यावरण अनुकूलन क्षमता में सुधार करता है
- पुस्तक-प्रकार का डिजाइन उपयोगकर्ता के कैबिनेट में स्थापना स्थान को काफी बचाता है
व्यावसायिक ताप डिजाइन
- पूरी मशीन की थर्मल विश्वसनीयता सुनिश्चित करने के लिए कुशल और सटीक थर्मल सिमुलेशन प्लेटफॉर्म सॉफ्टवेयर को अपनाना
- उन्नत थर्मल परीक्षण और सत्यापन प्रौद्योगिकियां और उपकरण थर्मल डिजाइन के सैद्धांतिक परिणामों का प्रभावी ढंग से परीक्षण करते हैं
कठोर तापमान वृद्धि परीक्षण
- पूरे मशीन तापमान वृद्धि परीक्षण सख्त पूर्ण भार और अधिभार सत्यापन परीक्षण प्रक्रियाओं को अपनाता है
- फैक्टरी के बाहर उच्च तापमान और लोड उम्र बढ़ने, प्रभावी ढंग से रोकने और बिखरे हुए डिवाइस विफलताओं को रोकना
प्रभावशाली अवरोधक डिजाइन
- अंतर्निहित C3 फ़िल्टर, जो इन्वर्टर द्वारा उत्पन्न उच्च आवृत्ति हार्मोनिक्स को प्रभावी ढंग से दबा सकता है
- ईएमसी की अभिनव डिजाइन प्रभावी रूप से जमीन के लिए रिसाव वर्तमान को कम कर सकते हैं
व्यापक सुरक्षा सुविधाएँ
- पूरी श्रृंखला में सुरक्षा कार्य हैं जैसे कि ओवर-वोल्टेज, अंडर-वोल्टेज, ओवर-करंट, चरण हानि, ओवर-स्पीड, रोटर अवरुद्ध, ओवरलोड, मोटर तापमान सुरक्षा,और जमीन पर शॉर्ट सर्किट.
- दोष के प्रकार की गंभीरता के अनुसार, इसे दैनिक रखरखाव की सुविधा के लिए प्रारंभिक चेतावनी संकेत, दोष बंद करने और निरंतर संचालन के लिए सेट किया जा सकता है।
उत्कृष्ट प्रदर्शन
उन्नत मोटर ड्राइव प्रौद्योगिकी
- उच्च प्रदर्शन करंट वेक्टर नियंत्रण प्राप्त करने के लिए एसिंक्रोनस मोटर्स और सिंक्रोनस मोटर्स का समर्थन कर सकते हैं
- मोटर पैरामीटर स्विचिंग नियंत्रण के दो सेट का समर्थन कर सकते हैं
- मोटर गति और टोक़ मोड नियंत्रण का समर्थन कर सकते हैं
समृद्ध स्व-शिक्षण कार्य
- मोटर नियंत्रण सटीकता और प्रतिक्रिया गति में सुधार के लिए सटीक मोटर पैरामीटर स्व-पहचान क्षमता
- विभिन्न परिदृश्यों में मोटर पहचान की जरूरतों का समर्थन करने के लिए विविध और व्यापक स्व-शिक्षा मोड
पूर्ण ब्रेक फंक्शन
- समर्थन प्रारंभ और रोक DC ब्रेक फंक्शन
- अति-उत्तेजना समारोह द्रुत गति के दौरान बस वोल्टेज की वृद्धि को प्रभावी ढंग से दबा सकता है और लगातार अति-वोल्टेज दोषों से बच सकता है।
- सभी श्रृंखलाओं में अंतर्निहित ब्रेकिंग इकाइयां हो सकती हैं, जिससे स्थापना स्थान और विद्युत लागत में बचत होती है
शक्तिशाली अधिभार क्षमता
- उच्च अधिभार क्षमता, अत्यधिक भार की स्थिति में लंबे समय तक विश्वसनीय संचालन करने में सक्षम
- प्रकाश अधिभार क्षमताः 1 मिनट के लिए 1.1 गुना नामित चालू संचालन, 10 सेकंड के लिए 1.5 गुना नामित चालू संचालन
- भारी अधिभार क्षमताः 1 मिनट के लिए 1.5 गुना नामित चालू संचालन, 3 सेकंड के लिए 2 गुना नामित चालू संचालन
समृद्ध कार्य
विविध विस्तारित कार्य
- संचार कार्ड विकल्प, विभिन्न वर्तमान मुख्यधारा के संचार प्रोटोकॉल का समर्थन करता हैः प्रोफिबस-डीपी, प्रोफिनैट आईओ, CANopen, मॉडबस टीसीपी/आईपी, एथरकैट, एथरनेट/आईपी, आदि।
- एन्कोडर कार्ड विकल्प, वृद्धिशील और रिज़ॉल्वर एन्कोडर वायरिंग का समर्थन करता है
- I/O टर्मिनल कार्ड विकल्प टर्मिनल कार्यों को समृद्ध बनाता है
- बाहरी कीबोर्ड विकल्प डिबगिंग को आसान और आसान बनाता है
नोटः वैकल्पिक I/O टर्मिनल विस्तार कार्ड और संचार विस्तार कार्ड एक ही विस्तार कार्ड स्लॉट में हैं, और उन्हें एक ही समय में स्थापित और उपयोग नहीं किया जा सकता है
पृष्ठभूमि त्वरित डिबगिंग सॉफ्टवेयर
- इन्वर्टर घटना रिकॉर्डिंग और आभासी ऑसिलोस्कोप कार्यों का समर्थन करता है
- पैरामीटर संपादन और स्थिति निगरानी का समर्थन, डिबगिंग और रखरखाव को अधिक सुविधाजनक बनाना
उच्च आवृत्ति आउटपुट
- आउटपुट 1500 हर्ट्ज तक पहुंच सकता है, उच्च आवृत्ति और उच्च गति मोटर्स के लिए उपयुक्त
विशेष अनुप्रयोग सॉफ्टवेयर कार्य
- मास्टर-स्लेव कंट्रोल: दो या अधिक मोटर्स के मास्टर-स्लेव सिंक्रोनस कंट्रोल के लिए उपयुक्त
- सरल पीएलसी समारोहः 16 सेगमेंट टाइमिंग और निश्चित गति चक्र संचालन तक पूरा कर सकते हैं
- पीआईडी फंक्शनः स्थिर तापमान, स्थिर दबाव, तनाव आदि जैसे प्रक्रिया नियंत्रण के लिए बंद-लूप प्रणालियों के लिए उपयुक्त है।
- आभासी I/O: सरल आंतरिक तर्क नियंत्रण सरल सेटिंग्स के माध्यम से प्राप्त किया जा सकता है
- विद्युत कटौती और पुनरारंभ कार्यः जब ऑपरेशन के दौरान इन्वर्टर को बंद और फिर से चालू किया जाता है, तो स्वचालित संचालन महसूस किया जा सकता है
- बहु मोटर स्विचिंग समारोहः स्विचिंग नियंत्रण प्राप्त करने के लिए मोटर मापदंडों के दो सेट स्टोर कर सकते हैं
- शून्य सर्वो कार्यः बंद-लूप नियंत्रण के दौरान, मोटर को शून्य गति पर लॉक किया जा सकता है ताकि शून्य गति वाले होवरिंग प्रभाव को प्राप्त किया जा सके।
- स्विंग फ्रीक्वेंसी फंक्शनः कपड़ा और रासायनिक फाइबर प्रसंस्करण उपकरण के लिए उपयुक्त है जो धुरी घुमाव की गुणवत्ता में सुधार कर सकता है
- यादृच्छिक पीडब्ल्यूएम गहराईः मोटर के कठोर शोर को बेहतर बना सकती है
- एन्कोडर रिडंडेंट ऑपरेशनः बंद-लूप ऑपरेशन के लिए उपयुक्त। जब एन्कोडर विफल हो जाता है, तो यह स्वचालित रूप से ओपन-लूप ऑपरेशन पर स्विच कर सकता है।
