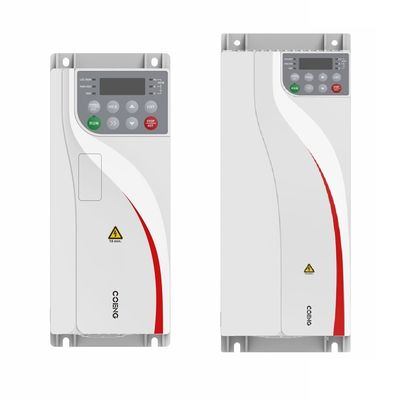

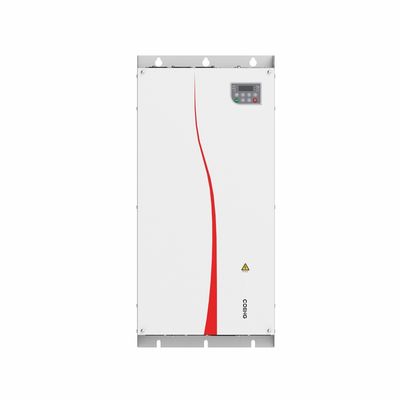

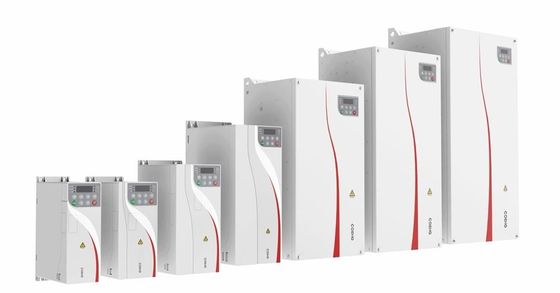

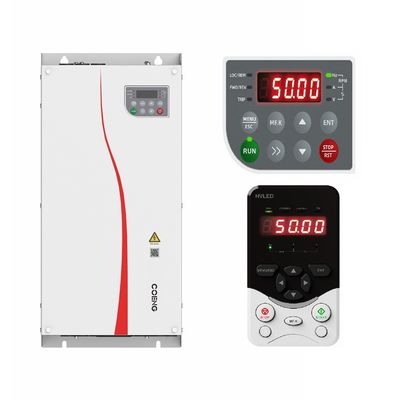

HV510 380V 480V फ्रीक्वेंसी ड्राइव इन्वर्टर अंतर्निहित C3 फिल्टर उन्नत नियंत्रण प्रौद्योगिकी
| उत्पत्ति के प्लेस | चीनी |
|---|---|
| ब्रांड नाम | COENG |
| प्रमाणन | EC |
| मॉडल संख्या | एचवी510 |
| न्यूनतम आदेश मात्रा | 1 |
| पैकेजिंग विवरण | कार्टन, प्लाईवुड केस |
| प्रसव के समय | 10-30 कार्य दिवस |
| भुगतान शर्तें | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता | 20000/सेट |
निःशुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| इनपुट वोल्टेज | 380V (-15%) - 480V (+10%), तीन-चरण | इनपुट पावर आवृत्ति | (50हर्ट्ज/60हर्ट्ज)±5% |
|---|---|---|---|
| इनपुट वोल्टेज असंतुलन | ≤3% | आउटपुट वोल्टेज | 0V-इनपुट वोल्टेज |
| आउटपुट आवृत्ति | 0हर्ट्ज-1500हर्ट्ज | संरक्षण रेटिंग | IP20 |
| शीतलन विधि | हवा ठंडी करना | नमी | 15%-95%, कोई संघनक नहीं |
| प्रमुखता देना | 480v फ्रीक्वेंसी ड्राइव इन्वर्टर,HV510 फ्रीक्वेंसी ड्राइव इन्वर्टर,C3 फ़िल्टर आवृत्ति ड्राइव इन्वर्टर |
||
उत्पाद विवरण
HV510 इन्वर्टर: कार्य और फायदे
HV510 इन्वर्टर एक उच्च प्रदर्शन इन्वर्टर है जिसे विभिन्न अनुप्रयोगों के लिए डिज़ाइन किया गया है, विशेष रूप से सौर ऊर्जा प्रणालियों में। यहां इसके मुख्य कार्यों और लाभों का अवलोकन दिया गया हैः
प्रमुख कार्य
-
उच्च दक्षता रूपांतरण:
- एचवी510 इन्वर्टर सौर पैनलों से डीसी (प्रत्यक्ष धारा) को उच्च दक्षता, आमतौर पर 95% से अधिक के साथ एसी (अल्टरनेटिंग धारा) में परिवर्तित करता है। यह सौर सरणी से ऊर्जा उपज को अधिकतम करता है।
-
ग्रिड-टाईड ऑपरेशन:
- यह ग्रिड-टाईड अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिससे उत्पन्न अतिरिक्त ऊर्जा को ग्रिड में वापस खिलाया जा सकता है, जिसके परिणामस्वरूप नेट मीटरिंग के माध्यम से वित्तीय लाभ हो सकते हैं।
-
उन्नत एमपीपीटी प्रौद्योगिकी:
- इनवर्टर में अधिकतम पावर पॉइंट ट्रैकिंग (एमपीपीटी) की सुविधा है, जो मॉड्यूल के विद्युत संचालन बिंदु को समायोजित करके सौर पैनलों से बिजली उत्पादन को अनुकूलित करता है।
-
निगरानी और संचार:
- निगरानी क्षमताओं से लैस एचवी510 उपयोगकर्ताओं को मोबाइल एप या वेब इंटरफ़ेस के माध्यम से वास्तविक समय में प्रदर्शन मीट्रिक को ट्रैक करने की अनुमति देता है, जिससे कुशल ऊर्जा प्रबंधन की सुविधा होती है।
-
उपयोगकर्ता के अनुकूल इंटरफ़ेस:
- इन्वर्टर में आमतौर पर आसान सेटअप और संचालन के लिए एक सहज ज्ञान युक्त इंटरफ़ेस होता है, जिससे इसे इंस्टॉलर और अंतिम उपयोगकर्ताओं दोनों के लिए सुलभ बनाया जाता है।
-
कई इनपुट चैनल:
- यह कई इनपुट चैनलों का समर्थन करता है, जो लचीली कॉन्फ़िगरेशन और विभिन्न सौर पैनल सरणी को जोड़ने की क्षमता की अनुमति देता है।
लाभ
-
लागत प्रभावी:
- ऊर्जा उत्पादन को अधिकतम करके और ग्रिड फीड-इन को सक्षम करके, एचवी510 बिजली की लागत को कम करने में मदद करता है और निवेश पर तेजी से रिटर्न प्रदान कर सकता है।
-
मज़बूत डिजाइन:
- कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए निर्मित, HV510 को अक्सर बढ़ी हुई स्थायित्व और सुरक्षा सुविधाओं के साथ डिज़ाइन किया जाता है, जैसे कि IP65 या धूल और पानी प्रतिरोध के लिए उच्च रेटिंग।
-
स्केलेबलता:
- इन्वर्टर को बड़ी सौर प्रणालियों में आसानी से एकीकृत किया जा सकता है, जिससे यह आवासीय, वाणिज्यिक और औद्योगिक अनुप्रयोगों के लिए उपयुक्त है।
-
सुरक्षा सुविधाओं में सुधार:
- सुरक्षा तंत्रों जैसे कि द्वीपों के खिलाफ सुरक्षा और अधिभार सुरक्षा को शामिल करने से सुरक्षित संचालन और स्थानीय नियमों का अनुपालन सुनिश्चित होता है।
-
ऊर्जा भंडारण प्रणालियों का समर्थन:
- कुछ मॉडल ऊर्जा भंडारण समाधानों के साथ संगतता प्रदान कर सकते हैं, जिससे उपयोगकर्ताओं को पीक डिमांड समय या आउटेज के दौरान उपयोग के लिए अतिरिक्त ऊर्जा को स्टोर करने की अनुमति मिलती है।
-
स्थिरता:
- नवीकरणीय ऊर्जा के उपयोग को सुविधाजनक बनाकर HV510 कार्बन पदचिह्न को कम करने और स्थिरता को बढ़ावा देने में योगदान देता है।
निष्कर्ष
HV510 इन्वर्टर अपनी उच्च दक्षता, उन्नत सुविधाओं और मजबूत डिजाइन के कारण बाहर खड़ा है, जिससे यह विभिन्न सौर ऊर्जा अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प बन जाता है।ऊर्जा उत्पादन को अनुकूलित करने और उपयोगकर्ता के अनुकूल निगरानी विकल्प प्रदान करने की इसकी क्षमता इसे नवीकरणीय ऊर्जा प्रणालियों में एक मूल्यवान घटक बनाती है.
वैरिएबल फ्रीक्वेंसी ड्राइव वेक्टर इन्वर्टर तकनीकी विनिर्देश
|
तकनीकी विनिर्देश |
||
|
शक्ति |
इनपुट वोल्टेज (Uin) |
380V (-15%) - 480V (+10%), तीन चरण |
|
इनपुट शक्ति |
(50Hz/60Hz) ± 5% |
|
|
इनपुट वोल्ट |
≤ 3% |
|
|
आउटपुट वोल्टेज |
0V-इनपुट वोल्टेज |
|
|
आउटपुट आवृत्ति |
0 हर्ट्ज-1500 हर्ट्ज |
|
|
नियंत्रण |
मोटर प्रकार |
असिंक्रोन मोटर/स्थायी चुंबक सिंक्रोन मोटर |
|
नियंत्रण मोड |
V/F, OLVC (ओपन लूप वेक्टर कंट्रोल), CLVC (क्लोज्ड लूप वेक्टर कंट्रोल) |
|
|
गति सीमा |
1:10 V/F; 1:100 OLVC; 1:1000 CLVC |
|
|
आरंभिक टोक़ |
VF: 100% (0.5Hz); OLVC: 150% (0.5Hz); CLVC: 200% (0Hz) |
|
|
टॉर्क सटीकता |
वेक्टर नियंत्रण मोड में ≤±5% |
|
|
टॉर्क पल्सशन |
वेक्टर नियंत्रण मोड में ≤±5% |
|
|
गति स्थिरता |
OLVC: 0.2%; CLVC: 0.1% |
|
|
टोक़ प्रतिक्रिया |
वेक्टर नियंत्रण मोड में ≤ 5ms |
|
|
त्वरण/डेसेल |
0.0 सेकंड3200.0 सेकंड; 0.0 मिनट3200.0 मिनट |
|
|
टॉर्क वृद्धि |
0०.०-३०.०% |
|
|
अतिभार क्षमता |
जी-मॉडलः 150% 1 मिनट/5 मिनट, 180% 3 सेकंड/5 मिनट |
|
|
वी/एफ वक्र |
सीधी रेखा का प्रकार, बहु-बिंदु प्रकार, V/F आधा अलगाव मोड, V/F पूर्ण अलगाव मोड |
|
|
इनपुट आवृत्ति संकल्प |
डिजिटल सेटिंगः 0.01Hz; एनालॉग सेटिंगः 0.01Hz |
|
|
मुख्य |
त्वरण/धीमापन वक्र |
सीधी रेखा, एस-वक्र |
|
सरल पीएलसी, बहु-गति संदर्भ |
नियंत्रण टर्मिनलों के माध्यम से समर्थित 16 गति खंड |
|
|
स्वचालित वोल्टेज विनियमन (AVR) |
स्वचालित रूप से आउटपुट वोल्टेज स्थिर रखता है जब ग्रिड वोल्टेज एक निश्चित सीमा के भीतर भिन्न होता है |
|
|
स्थिर लंबाई नियंत्रण |
स्थिर लंबाई नियंत्रण |
|
|
अंतर्निहित पीआईडी |
आसानी से एक बंद-लूप नियंत्रण प्रणाली बनाता है |
|
|
बहु-मोटर स्विचओवर |
मोटर पैरामीटर के 2 सेट के साथ, 2 मोटर्स के बीच स्विचओवर महसूस किया जा सकता है |
|
|
आभासी आईओ |
आभासी डीआई/डीओ के 8 सेटों के साथ, सरल तार्किक नियंत्रण को महसूस किया जा सकता है |
|
|
ओवर वोल्टेज/ओवर करंट स्टॉल कंट्रोल |
वर्तमान और वोल्टेज ओवरकंट्रेट और ओवरवोल्टेज के कारण लगातार यात्राओं को रोकने के लिए ऑपरेशन के दौरान स्वचालित रूप से सीमित किया जा सकता है |
|
|
बिजली की विफलता के बाद पुनः आरंभ करें |
इन्वर्टर बिजली की विफलता के बाद फिर से चालू करने पर स्वचालित रूप से काम कर सकते हैं |
|
|
तेज धारा सीमित करना |
लगातार ओवरकंट्रेंट फॉल्ट होने से बचा जा सकता है |
|
|
इनपुट और |
आवृत्ति संदर्भ मोड |
कीपैड, टर्मिनल ऊपर/नीचे, बहु-संदर्भ, पल्स संदर्भ, संचार |
|
एनालॉग इनपुट टर्मिनल |
AI1, AI2: 0V-10V/0 (4) mA-20mA |
|
|
डिजिटल इनपुट टर्मिनल |
DI1-DI5, ऑप्टो-अलगाव के साथ 5 प्रोग्राम करने योग्य डिजिटल इनपुट टर्मिनल, दोनों सिंकिंग/सोर्सिंग इनपुट के साथ संगत। |
|
|
डिजिटल आउटपुट टर्मिनल |
ओपन-कलेक्टर आउटपुट; आउटपुट वोल्टेज रेंजः 0V-24V; वर्तमान भार क्षमताः 50mA। |
|
|
एनालॉग आउटपुट टर्मिनल |
1-चैनल 0V-10V/0(4) mA-20mA |
|
|
रिले आउटपुट |
1-चैनल फॉर्म सी संपर्क, NO+NC |
|
|
मेल करना |
संचार प्रोटोकॉल |
Modbus RTU (मानक विन्यास); Profibus-DP, CANopen, Profinet IO, Modbus TCP/IP, EtherCAT, EtherNet/IP (आवश्यक विन्यास) |
|
प्रयोग |
ऊंचाई |
≤1000 मीटर: कोई कटौती की आवश्यकता नहीं है; 1000-3000 मीटरः वर्तमान कटौती के साथ 1% प्रति 100 मीटर बढ़ाया गया |
|
परिवेश का तापमान |
-25°C-+40°C (डेरटिंग 40°C-55°C के भीतर की अनुमति है) |
|
|
आर्द्रता |
१५% से ९५% तक, कोई संघनक नहीं |
|
|
कंपन |
3M3, IEC60721-3-3 |
|
|
भंडारण तापमान |
-40°C-+70°C |
|
|
कार्यस्थल |
सीधे सूर्य के प्रकाश, ज्वलनशील और संक्षारक गैसों, तरल पदार्थों और प्रवाहकीय कणों आदि के बिना घर के अंदर |
|
|
वैकल्पिक सामान |
एन्कोडर कार्ड, संचार विस्तार कार्ड, आईओ विस्तार कार्ड |
|
|
सुरक्षा |
शॉर्ट सर्किट, ओवर करंट, ओवर लोड, ओवर वोल्टेज, अंडर वोल्टेज, फेज लॉस, ओवरटेम्परेचर, बाहरी दोष आदि से सुरक्षा। |
|
|
स्थापित करने की विधि |
कैबिनेट में स्थापित |
|
|
सुरक्षा रेटिंग |
IP20 |
|
|
शीतलन विधि |
वायु शीतलन |
|
